・三点透視図法を描きたいんだけど、描き方がよくわからないな…。三点透視図法の描き方をわかりやすく知りたいな
・三点透視図法の簡単なビルの描き方とか知りたいな
・あと、一点透視図法と二点透視図法の描き方も知りたいな
・ついでに、三点透視図法や透視図法(パース)の勉強にわかりやすくてオススメの本とかあったら知りたいな
こういった疑問に答えます。
✔︎ 本記事の内容
1.【簡単】三点透視図法の描き方 手順をわかりやすく解説【中学生OK】
2.三点透視図法の簡単なビルの描き方
3.一点透視図法、二点透視図法の描き方
4.三点透視図法や透視図法(パース)の勉強にわかりやすくてオススメの本
この記事を書いている僕は、透視図法(パース)の勉強は3年ほどです。
普段、透視図法を使って絵を描いています。
こういった僕がわかりやすく解説していきます。
目次
【簡単】三点透視図法の描き方 手順をわかりやすく解説【中学生OK】
三点透視図法を描くためには、そもそも三点透視図法とは何か、
そして、アイレベルや消失点といったものを理解しておく必要があります。
なので、まずは具体的な描き方の前に、三点透視図法とは何かといった三点透視図法を描くための前提知識を説明していきます。
三点透視図法を描くための前提知識
三点透視図法を描くための前提知識としては、主に以下の3つがあります。
① そもそも透視図法(パース)とは？
② 三点透視図法を描くために必要な2つの要素 : 消失点とアイレベルについて
③ 三点透視図法とは？ 一点透視図法、二点透視図法との違い
では、それぞれ説明していきます。
① そもそも透視図法(パース)とは？
透視図法(パース)とは、遠近法の1つです。
そして、透視図法(パース)は線だけで遠近感を表現できるので、遠近法の中でも特に「線遠近法」と呼ばれています。
透視図法(パース)は、線だけで遠近感を表現できる遠近法なんだね！
線だけで遠近感を表現するというのは、どんな感じなのかというと、例えば、以下のような感じです。
これらは全て透視図法(パース)を使って描いていますが、全て線だけで遠近感を表現しています。
確かに全て線だけで遠近感を表現しているね！
そして、透視図法(パース)は、日本語では透視図法と言いますが、
英語ではパースペクティブ(perspective)と言います。
略してパースと言います。
中学校の美術の授業では、「透視図法」で習うことが多いと思います。
僕も中学校の美術の授業では、透視図法で習いました。
以上、透視図法(パース)とは何かについてまとめると、以下のとおりです。
・透視図法(パース)とは : 遠近法の1つ
線だけで遠近感を表現できるので、遠近法の中でも特に「線遠近法」と呼ばれる。
日本語では透視図法。
英語ではパースペクティブ (perspective) と言い、略してパースと言う。
透視図法 = パースペクティブ = パース = 遠近法の1つ = 線遠近法 という感じ。
透視図法(パース)については、
にてより詳しく解説しているので参考にしてください。
② 三点透視図法を描くために必要な2つの要素 : 消失点とアイレベルについて
三点透視図法を描くためには、
Ⅰ : 消失点
Ⅱ : アイレベル
上記2つの要素が必要です。
それぞれ説明していきます。
Ⅰ : 消失点とは？
消失点とは簡単にひと言で言うと、遠近感がついたときに、平行な線同士が収束する点のことです。
遠近感がつくと、平行な線同士は1つの点に収束するように見えるのですが、その点のことを消失点と言います。
英語では、Vanishing Point (バニシングポイント) と言います。
略してVPと表記することが多いです。
透視図法(パース)では、消失点はよく以下のような形で表されていますが、
この消失点というのは遠近感がついているために、平行な線同士が集まっているわけです。
ピンクの点が消失点だよ
上のような箱は、中学校の美術の授業でも見たことがあると思います。
では、遠近感がつくと平行な線同士は1つの点に収束するように見える、
というのはどういうことなのか、実際に消失点を体感してみましょう。
消失点を体感してみよう ①
例えば、以下のように、一本道があるとします。
一本道は上から見ると、遠近感がついていないので、ただの1枚の板のようなものですよね。
一本道を上空からドローンかなんかで撮影しているとイメージしてね！
そして、このとき、以下のように道の左右2本のラインは互いに平行ですよね。
では実際に、この一本道に立って、この道を見たとすると、どのように見えるのかというと、以下のように見えます。
どうでしょうか？
道幅が奥に行くにつれて狭くなっていくように見えませんか？
確かに！道幅が奥に行くにつれて狭くなっていくように見えるね！
つまり、遠近感がついているわけですね。
そして、先程まで平行だった道の左右2本のラインが平行ではなくなっていますね。
本当だ！確かに平行ではなくなっているね！
この左右2本のラインをそのまま伸ばしていくと1つの点になります。
その点が消失点というわけです。
以下のような感じです。
では、もう1つ消失点を体感してみましょう。
消失点を体感してみよう ②
以下の箱を見てください。
この箱を真横から見ると、遠近感がついていないので、以下のように、ただの長方形ですよね。
確かに、ただの長方形だね
そして、このとき、箱の上下2辺は互いに平行ですよね。
確かに、平行だね
では、この箱を以下のように、少し横から見てみましょう。
どうでしょうか？
箱の側面の幅が奥に行くにつれて狭くなっていっていますよね。
確かに、箱の側面の幅が奥に行くにつれて狭くなっていっているね！
つまり、遠近感がついているわけです。
そして、先程まで平行だった箱の上下の2辺が平行ではなくなっていますね。
確かに平行ではなく斜めになっているね！
この上下2辺をそのまま伸ばしていくと1つの点になります。
その点が消失点というわけです。
以下のような感じです。
さて、ここまで実際に消失点を体感してきましたが、
遠近感がつくと平行な線同士は1つの点に収束するように見える、
というのがなんとなくお分かり頂けたかと思います。
ただ勘違いしないで頂きたいのが、当たり前ですが、平行な線同士は本当に点になって収束するわけではないということです。
1つの点に収束するように見えるだけで、平行な線同士はどこまで行っても交わることはありません。
例えば、先程の以下の箱も、
以下のように、遠近感がついて上下の2辺が1つの点、つまり消失点に収束していましたが、
この状態を真横から見ると、当たり前ですが、箱の側面の上下2辺は、以下のように、ずっと平行ですよね。
あくまで1つの点に収束するように見えるということですね。
本当に点になるわけではないんだね！
消失点の描き方
消失点の描き方ですが、消失点は1つの点 ・ で描きます。
三点透視図法は、三点というくらいなので、消失点は3つ使います。
三点透視図法は消失点を3つ使って描くんだね！
三点透視図法については後述します。
では続いて、三点透視図法を描くために必要な要素の2つ目、アイレベルについてです。
Ⅱ : アイレベルとは？
アイレベルとは？
アイレベルとは何か簡単に言うと、「カメラの高さ」のことです。
建物や景色を写真に撮るときって、専用のカメラやスマホのカメラで撮影しますよね？
そのカメラやスマホが地面からどのくらいの高さにあるのか、
つまり、地面からそのカメラまでの高さがアイレベルになります。
あるいは、カメラじゃなくてもそのまま自分の目で建物や景色を見るときもありますよね。
その場合は、その自分の目がカメラになるので、その自分の目が地面からどのくらいの高さにあるのか、
つまり、地面からその自分の目までの高さがアイレベルになります。
アイレベルを図で表すと、以下のような感じです。
地面からカメラまでの高さがアイレベルなんだね！
アイレベルの描き方
アイレベルの描き方ですが、アイレベルは1本の線 ー で描きます。
アイレベルはカメラの高さなので、1つの絵に基本的には1本しかありません。
消失点は3個で、アイレベルは1本ということだね！
消失点とアイレベルの関係性
ここまで、消失点とアイレベルについて説明してきましたが、続いては消失点とアイレベルの関係性についてです。
消失点とアイレベルは基本的にセットの関係です。
つまり、消失点があるところにはアイレベルがある、アイレベルがあるところには消失点があるということです。
例えば、消失点とは？のところで見た道であれば、以下のような感じです。
消失点があるところにはアイレベルがあって、アイレベルがあるところには消失点があるんだね
消失点がアイレベル上から外れることは基本的にはありません。
ただ、例外がありまして、三点透視図法の3つ目の縦方向(上下方向)の消失点と、
坂道や階段などの傾斜面にも消失点があるのですが、その傾斜の消失点はアイレベル上にはありません。
この三点透視図法の3つ目の消失点については後述します。
傾斜の消失点が気になる方は、
パース 透視図法で坂や階段、屋根などの傾斜を描くときの傾斜の消失点とは？ わかりやすく解説
にて詳しく解説しているので参考にしてください。
以上、消失点とアイレベルについてまとめると、以下のとおりです。
・消失点とは : 遠近感がついたときに、平行な線同士が収束する点のこと
遠近感がつくと、平行な線同士は1つの点に収束するように見えるけれど、その点が消失点。
ただ、これは本当に1つの点に収束するわけではなく、あくまで収束するように見えるだけ。
英語では消失点のことを、Vanishing Point (バニシングポイント)と言う。
略してVPと表記することが多い。
・消失点の描き方 : 1つの点 ・ で描く
・アイレベルとは : カメラの高さのこと
建物や景色を写真に撮るときに、専用のカメラやスマホのカメラで撮影するけれど、
そのカメラやスマホが地面からどのくらいの高さにあるのか、
つまり、地面からそのカメラまでの高さがアイレベル。
カメラではなく、そのまま自分の目で建物や景色を見る場合は、
その自分の目がカメラになるので、その自分の目が地面からどのくらいの高さにあるのか、
つまり、地面からその自分の目までの高さがアイレベルになる。
・アイレベルの描き方 : 1本の線で ー で描く
そして、消失点とアイレベルは基本的にセットの関係で、
消失点があるところにはアイレベルがあり、アイレベルがあるところには消失点がある。
ただ例外があり、三点透視図法の3つ目の縦方向(上下方向)の消失点と、
坂道や階段などの傾斜面における消失点、いわゆる傾斜の消失点はアイレベル上にはない。
消失点とアイレベルについては、以下の各記事でより詳しく解説しているので参考にしてください。
・消失点について
・アイレベルについて
アイレベルとは何かわかりやすく解説します【簡単 見つけ方のコツも】
また、傾斜の消失点については、
パース 透視図法で坂や階段、屋根などの傾斜を描くときの傾斜の消失点とは？ わかりやすく解説
にてわかりやすく解説しているので参考にしてください。
③ 三点透視図法とは？ 一点透視図法、二点透視図法との違い
では、消失点とアイレベルがわかったところで、三点透視図法とは何なのか？
一点透視図法、二点透視図法との違いについて説明していきます。
透視図法(パース)には、一点透視図法、二点透視図法、三点透視図法の3種類があります。
3つの違いは簡単に言うと、
・消失点が何個あるのか？ (何個使って描くのか？)
・どういう状態で物を見ているのか？
による違いです。
では、それぞれ説明していきます。
一点透視図法とは？
消失点(VP)が1個なので(1つの消失点を使って描くので)、一点透視図法と呼ばれます。
・どんな状態なのか？
物を正面から見た状態(物に対して自分や撮影しているカメラが平行に位置している状態)です。
上から見ると、以下のような感じです。
物に対して自分や撮影しているカメラが平行に位置していて、正面から見ている状態なんだね！
・なぜ、消失点が1個なのか？
物に対して自分や撮影しているカメラが平行に位置しているので、奥行き方向にしかパースがつかない(遠近感がつかない)からです。
消失点に線が収束していくこと、遠近感がつくことを「パースがつく」というよ
一点透視は、上から見ると、以下のような状態でしたね。
この状態を実際の箱で再現すると、例えば、以下のような感じです。
どうでしょうか？
箱の上面の左右2辺が斜めになり、奥に行くにつれて幅が狭くなっていくように見えますよね。
ただ、箱の上面は本来、真上から見ると、以下のように、ただの長方形ですよね。
しかし、今は以下のように、奥に行くにつれて幅が狭くなっていくように見えています。
つまり、パースがついている(遠近感がついている)わけですね。
この箱の上面の左右2辺をそのまま伸ばしていくと、1つの点に収束していきます。
その点が消失点ですね。
以下のような感じです。
そして、今箱なので中が見えませんが、実は箱の底面の左右2辺も、箱の上面の左右2辺に平行なので、この消失点に収束していっています。
以下のような感じです。
この状態を上から見るとわかりやすいです。
奥行きの4本の辺が互いに平行だから同じ消失点に収束していくわけだね！
そして、この消失点があるところにはカメラの高さ、
つまり、この箱を撮影しているカメラや、この箱を見ている人の目の高さであるアイレベルがあります。
以下のような感じですね。
ということで、奥行きの辺にパースがついて消失点が1つ見つかりました。
では他に、パースがついている部分はないでしょうか？
残る部分というと、箱の縦(高さ)の辺と横の辺の2つの部分ですね。
まず、縦(高さ)の辺ですが、今この箱の縦(高さ)の左右2辺は、以下のように、斜めにはなっておらず平行っぽいですよね。
ということは、パースはついていないということですね。
つまり、縦(高さ)の辺は、以下のように、アイレベルに対して垂直です。
では、横の辺はどうでしょうか？
横の上下2辺も以下のように、斜めにはなっておらず平行っぽいですよね。
ということは、パースはついていないということですね。
つまり、横の辺は、以下のように、アイレベルに対して平行です。
ということで、この箱は奥行き方向の一点にしかパースがついていないということになります。
つまり、一点透視の状態ということですね。
これで、一点透視は物に対して自分や撮影しているカメラが平行に位置しているため、
奥行き方向にしかパースがつかない、つまり、消失点が1つになるということがなんとなくお分かり頂けたと思います。
パースがつかない箱の縦(高さ)の辺(線)はアイレベルに対して垂直、横の辺(線)はアイレベルに対して平行に描きます。
・どんなときに使うのか？
物を正面から見たときに使います。物に対して自分や撮影しているカメラが平行な状態のときです。
例えば、以下のように、建物を正面から見たときなどです。
建物に対して、自分や撮影しているカメラが平行に位置しているんだね！
一点透視図法については、
一点透視法とは何か わかりやすく簡単に解説します【初心者向け】
にてより詳しく解説しているので参考にしてください。
また、一点透視図法の描き方は、
【簡単】一点透視図法の描き方 手順をわかりやすく解説【中学生OK】
にてわかりやすく解説しています。
二点透視図法とは？
消失点(VP)が2個なので(2つの消失点を使って描くので)、二点透視図法と呼ばれます。
・どんな状態なのか？
一点透視の状態の物を回転させて見た状態(物に対して自分や撮影しているカメラが斜めに位置している状態)です。
上から見ると、以下のような感じです。
青の辺は左側の消失点へ、赤の辺は右側の消失点へ向かっているよ
・なぜ、消失点が2個なのか？
一点透視の状態の物を回転させたためです。
そのため、左右2つの方向にパースがつき(遠近感がつき)、左右それぞれの消失点ができます。
消失点に線が収束していくこと、遠近感がつくことを「パースがつく」というよ
二点透視図法は上から見ると、以下のような状態でしたね。
この状態を実際の箱で再現すると、例えば、以下のような感じです。
まず、右側の側面を見てください。
どうでしょうか？
上下の2辺が斜めになり、奥に行くにつれて幅が狭くなっていくように見えますよね。
ただ、箱の右側の側面は本来、正面から見ると、以下のように、ただの長方形ですよね。
しかし、今は以下のように、奥に行くにつれて幅が狭くなっていくように見えています。
つまり、パースがついている(遠近感がついている)わけですね。
この上下の2辺をそのまま伸ばしていくと、1つの点に収束していきます。
その点が消失点ですね。
以下のような感じです。
では、左側の側面はどうでしょうか？
こちらも上下の2辺が斜めになり、奥に行くにつれて幅が狭くなっていくように見えますよね。
ただ、箱の左側の側面は本来、正面から見ると、以下のように、ただの長方形ですよね。
しかし、今は以下のように、奥に行くにつれて幅が狭くなっていくように見えています。
つまり、パースがついているわけですね。
この上下の2辺をそのまま伸ばしていくと、1つの点に収束していきます。
その点が消失点ですね。
以下のような感じです。
そして、今箱なので、手前の左右2面しか見えていませんが、
実は、奥側の2面の上下2辺も、手前の左右2面の上下2辺にそれぞれ平行なので、
左右それぞれの消失点に向かって収束していきます。
以下のような感じですね。
この状態を上から見るとわかりやすいです。
互いに平行な辺同士が同じ消失点に収束していくんだったね！
そして、この消失点があるところには、カメラの高さ、
つまり、この箱を撮影しているカメラやこの箱を見ている人の目の高さであるアイレベルがあります。
以下のような感じですね。
ということで、左右2つの方向にパースがついて左右2つの消失点が見つかりました。
では他に、パースがついている部分はないでしょうか？
残る部分というと、箱の縦(高さ)の辺ですよね。
今この箱の縦(高さ)の辺3本は、以下のように、斜めにはなっておらず、平行っぽいですよね。
ということは、パースはついていないということですね。
つまり、縦(高さ)の辺は、以下のように、アイレベルに対して垂直です。
ということで、この箱は左右2つの方向にパースがつき、縦(高さ)の辺にはパースはついていないということになります。
つまり、二点透視の状態ですね。
これで、二点透視の消失点が2つになるということがなんとなくお分かり頂けたかと思います。
唯一、パースがつかないのは縦(高さ)の線(辺)だけです。
パースがつかない縦(高さ)の線(辺)は、アイレベルに対して垂直に描きます。
・どんなときに使うのか？
一点透視の状態の物を回転させて見たときに使います。
つまり、物に対して自分やカメラが斜めに位置しているときに使います。
例えば、建物を正面ではなく、斜めから見た場合などです。
一点透視は建物を正面から。二点透視は、一点透視の状態から移動して建物を斜めから見る感じだよ
二点透視図法については、
二点透視図法とは何か わかりやすく解説します【簡単 初心者向け】
にてより詳しく解説しているので参考にしてください。
また、二点透視図法の描き方は、
【簡単】二点透視図法の描き方 手順をわかりやすく解説【中学生OK】
にてわかりやすく解説しています。
三点透視図法とは？
消失点(VP)が3個なので(3つの消失点を使って描くので)、三点透視図法と呼ばれます。
・どんな状態なのか？
二点透視の状態の物を、上から見下ろしたり、下から見上げたりした状態です。
・なぜ、消失点が3個なのか？
消失点が2個の二点透視の状態の物を、上から見下ろしたり、下から見上げたりした状態なので、
縦方向(上下方向)にパースがつき(遠近感がつき)、縦方向(上下方向)に消失点が1個プラスされます。
そのため、消失点が3個になります。
消失点に線が収束していくこと、遠近感がつくことを「パースがつく」というよ

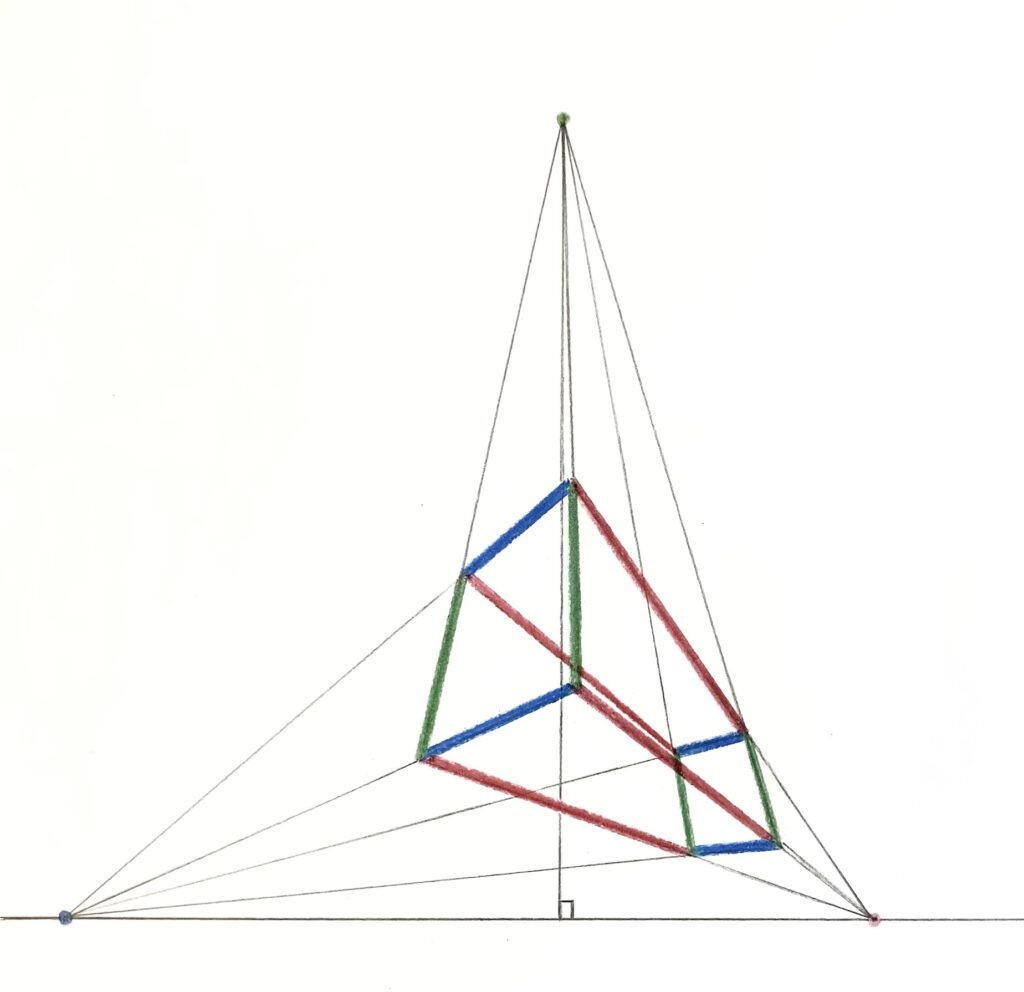

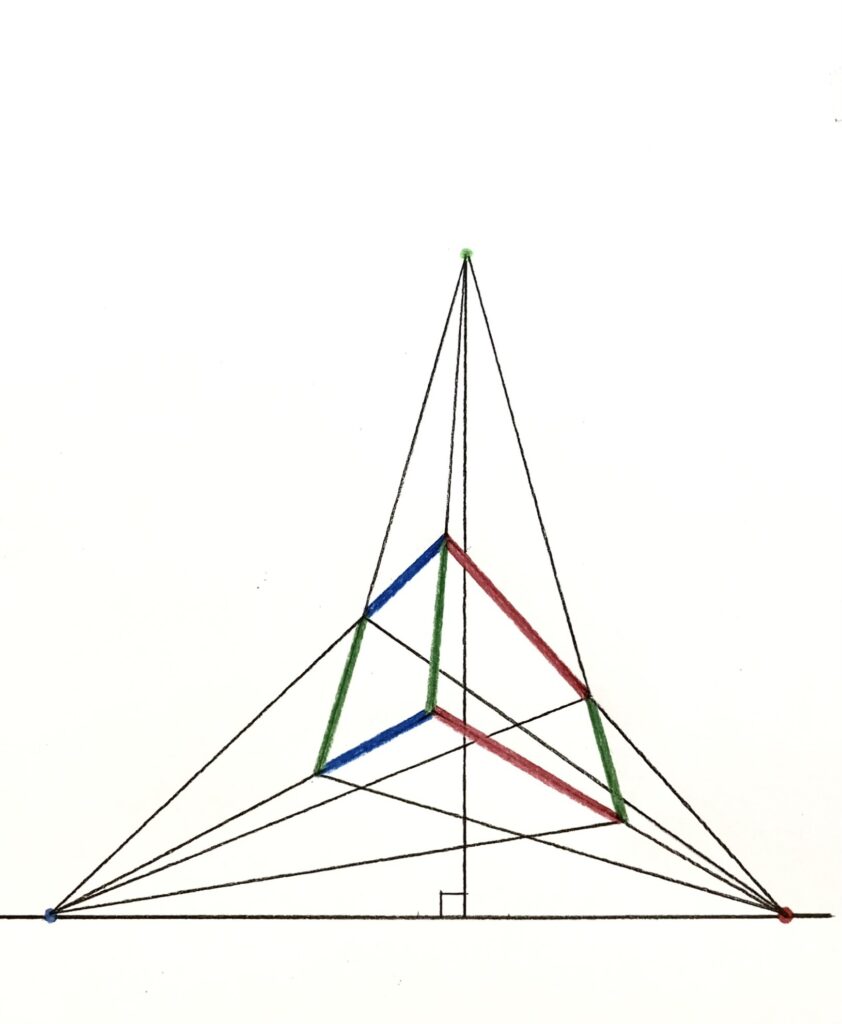

三点透視の状態を実際の箱で再現すると、以下のような感じなのですが、
これは、以下の二点透視の状態の箱を、
上に持ち上げて下から見上げた状態です。
今、以下のように、箱の底面と左右2つの面の計3つの面が見えていますよね。
注目して欲しいのが、左右2つの面です。
どうでしょうか？
左右2つの面の縦(高さ)の辺3本が斜めになり、左右2つの面の幅が上に行くにつれて狭くなっていくように見えますよね。
特に右側の縦辺はすごく斜めになっているね
つまり、上向きにパースがついている(遠近感がついている)わけです。

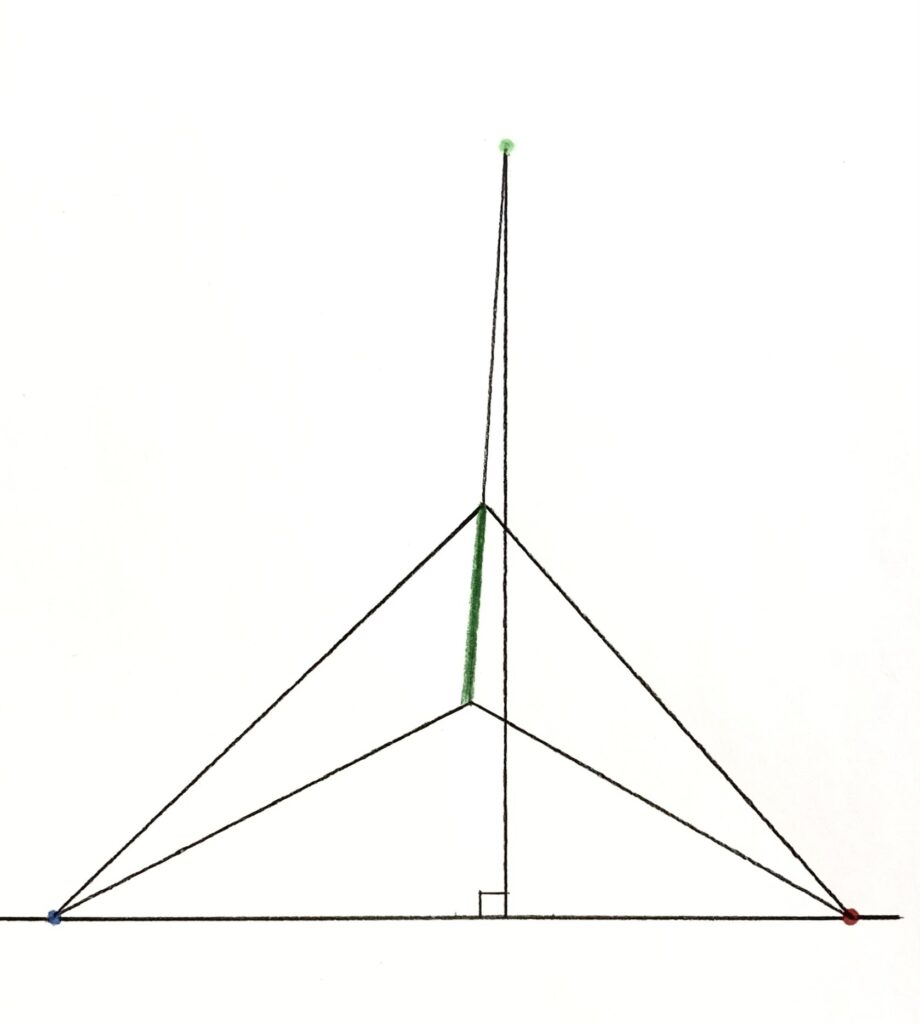

この左右2面の縦(高さ)の辺3本をそのまま伸ばしていくと、1つの点に収束していきます。
その点が3つ目の消失点です。

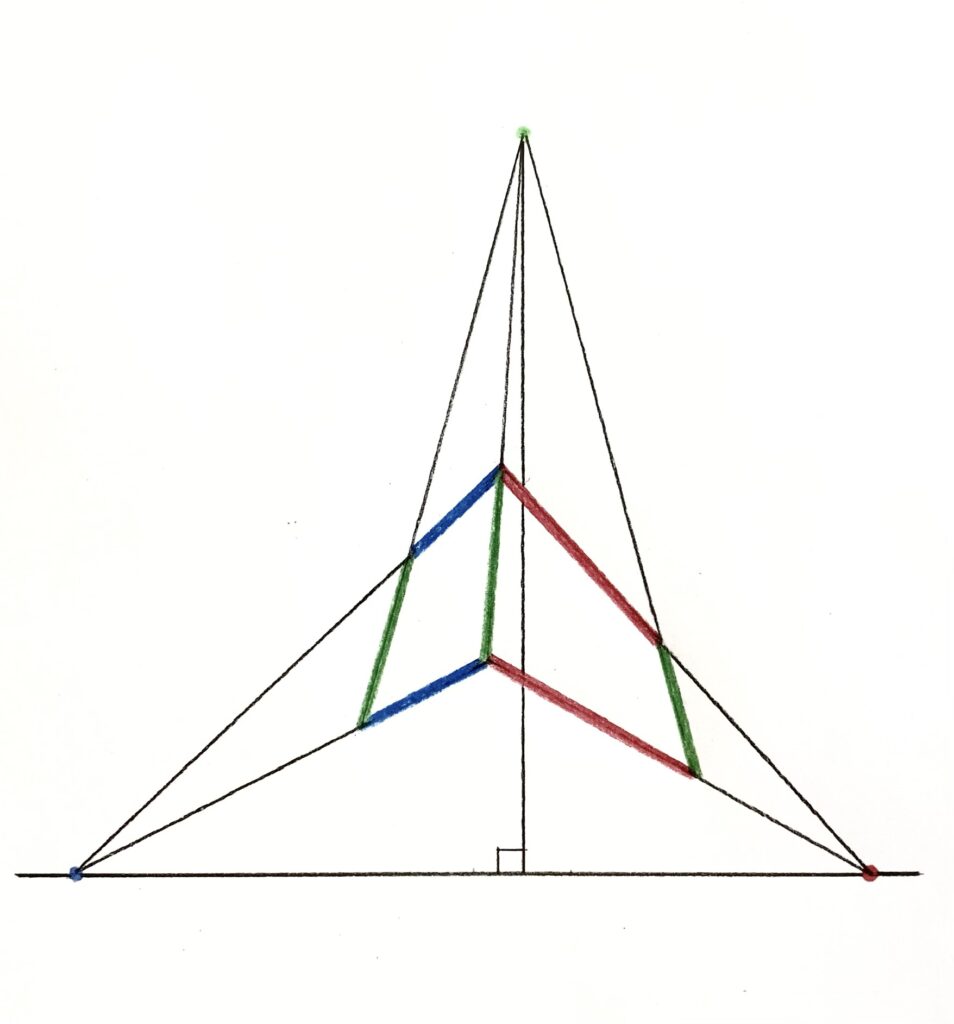

以下のような感じですね。
また、今箱なので中が見えていませんが、実は奥の4本目の縦(高さ)の辺も、
この縦(高さ)の辺3本に平行なので、この3つ目の消失点に収束していっています。
縦(高さ)の4本の辺が互いに平行だから、同じ消失点に収束していくわけだね！

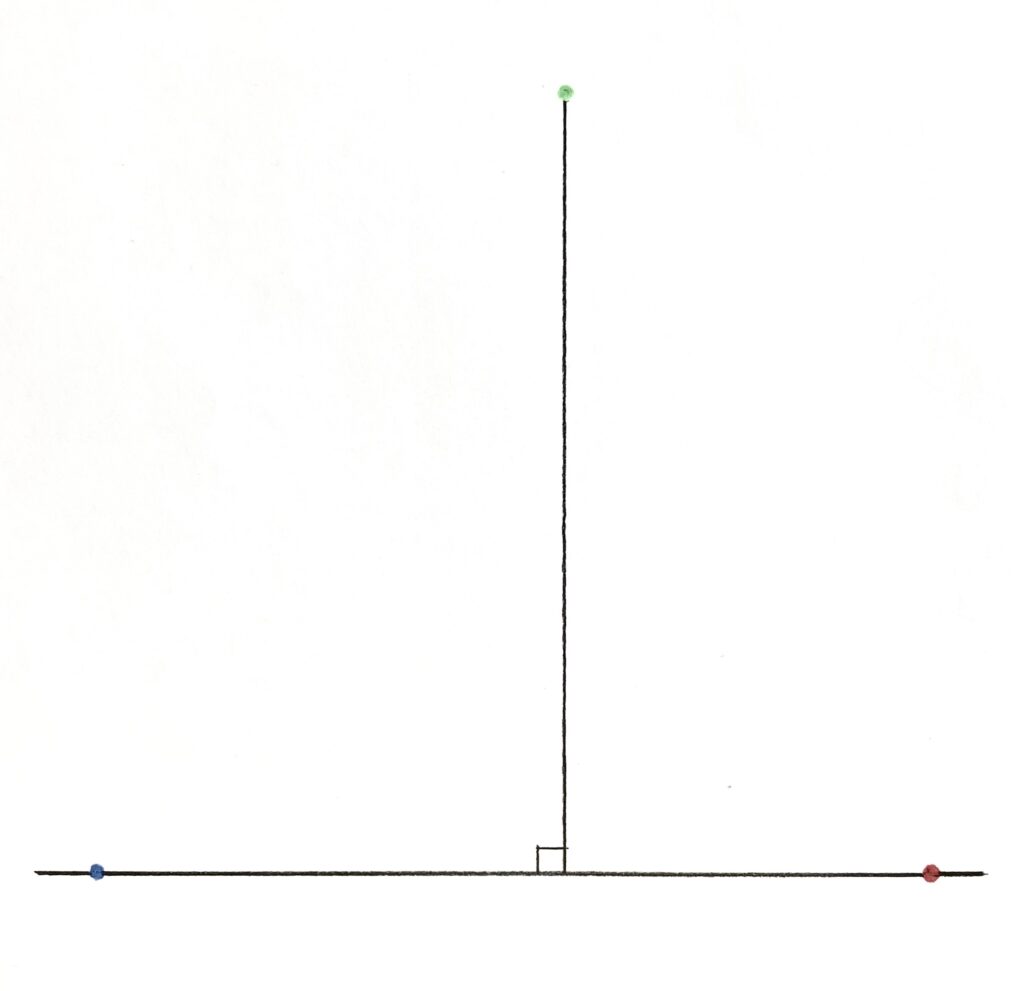

左右2つの消失点はアイレベル上にありますが、

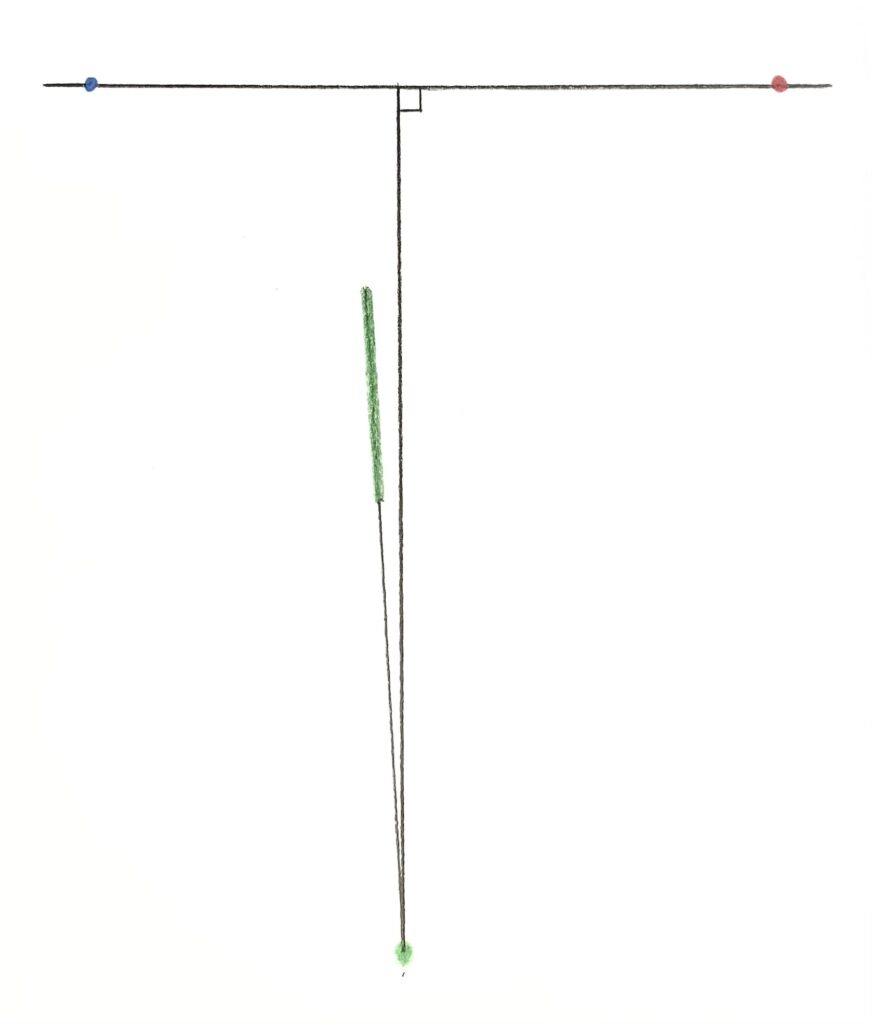

この3つ目の縦方向(この場合は上向き)の消失点は、アイレベル上にはなく、アイレベルに対して垂直な線上にあります。
以下のとおりですね。
これで、三点透視の消失点が3つになるというのがなんとなくお分かり頂けたかと思います。
・どんなときに使うのか？

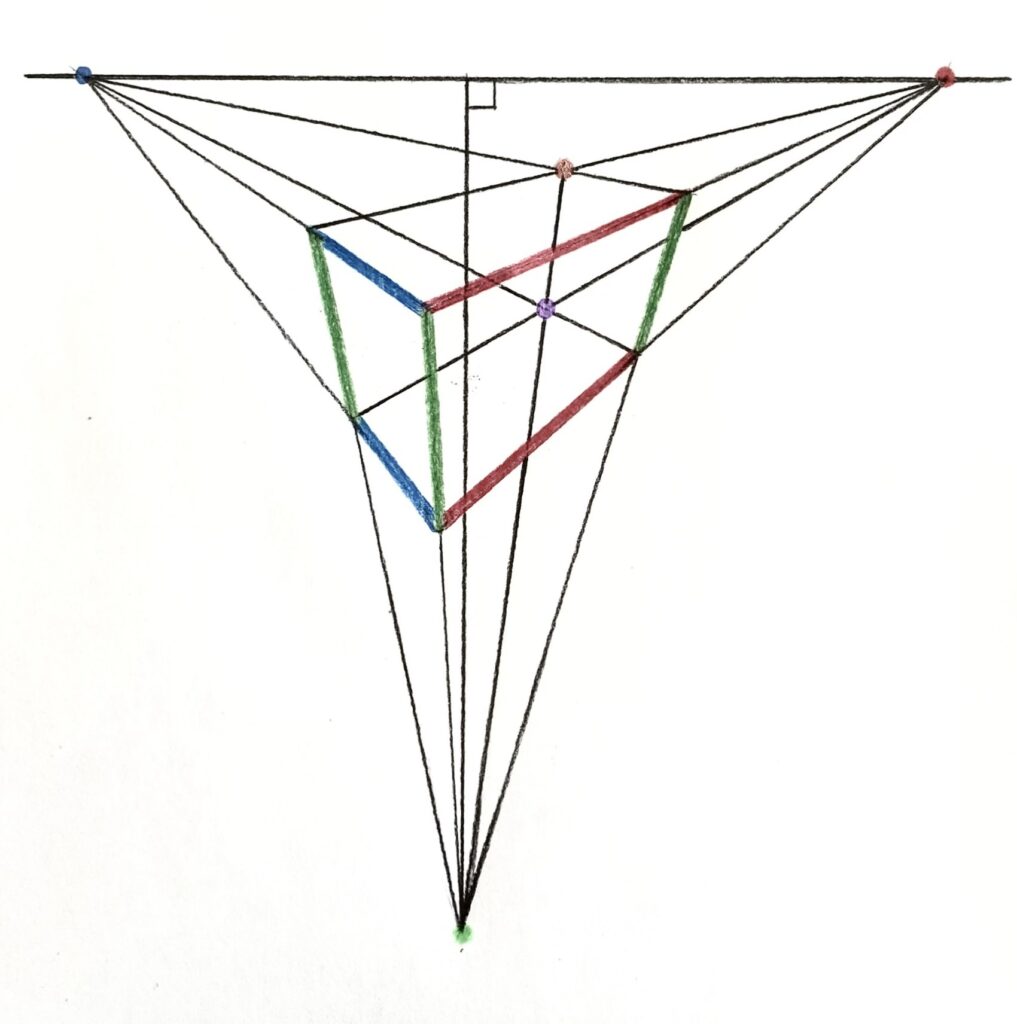

二点透視の状態の物を上から見下ろしたり、下から見上げたりしたときに使います。
例えば、二点透視の状態の建物を高い位置から見下ろしたり、低い位置から見上げたりした場合などです。
三点透視図法については、
三点透視図法とは何か わかりやすく解説します【簡単 初心者向け】
にてより詳しく解説しているので参考にしてください。
三点透視図法の描き方は、後述するのでお待ちください。
そして、一点透視図法、二点透視図法、三点透視図法の違いや、使い分け、見分け方については、
にてわかりやすく解説しているので参考にしてください。
では次は、いよいよ三点透視図法の描き方についてです。
三点透視図法の描き方
これから三点透視図法を描いていきますが、その前に三点透視図法を描くための考え方と、
消失点、アイレベル、三点透視図法のおさらいをしておきます。
三点透視図法を描くための考え方と消失点、アイレベル、三点透視図法のおさらい
消失点とアイレベルのおさらい
三点透視図法を描くためには、
① 消失点
② アイレベル
の2つの要素が必要でしたね。
それぞれ以下のとおりでした。
・消失点とは : 遠近感がついたときに平行な線同士が収束する点のこと
遠近感がつくと、平行な線同士は1つの点に収束するように見えるけれど、その点が消失点。
・アイレベルとは : カメラの高さのこと
建物や景色を写真に撮るときに、カメラやスマホのカメラで撮影するけれど、
そのカメラやスマホが地面からどのくらいの高さにあるのか、
つまり、地面からそのカメラまでの高さがアイレベル。
カメラではなくそのまま自分の目で建物や景色を見る場合は、その自分の目がカメラになるので、
その自分の目が地面からどのくらいの高さにあるのか、
つまり、地面からその自分の目までの高さがアイレベルになる。
そして、消失点とアイレベルは基本的にセットの関係で、
消失点があるところにはアイレベルがあり、アイレベルがあるところには消失点がある。
ただ、例外があり、三点透視図法の3つ目の縦方向(上下方向)の消失点と、
坂道や階段などの傾斜面における消失点、いわゆる傾斜の消失点はアイレベル上にはない。
そして、消失点とアイレベルの描き方は、それぞれ以下のとおりでした。
・消失点の描き方 : 1つの点 ・ で描く
三点透視図法なので、消失点は3つ。
つまり、消失点は3つ描く。
・アイレベルの描き方 : 1本の線 ー で描く
アイレベルはカメラの高さなので、1つの絵に基本的に1本しかない。
消失点は3個で、アイレベルは1本描くんだったね！
三点透視図法のおさらい
三点透視図法は消失点を3つ使って描きますが、遠近感がついたときに消失点に収束するのは互いに平行な辺同士でしたね。
ということは、三点透視図法は平行な線のセットが3つあるということです。
三点透視図法は二点透視の状態の物を上から見下ろしたり、下から見上げたりした状態でしたね。
では、その二点透視はどんな状態だったかというと、上から見ると、以下のような状態でした。
この状態で平行な辺同士は、赤で塗った辺同士と青で塗った辺同士が互いにそれぞれ平行ですよね。
なので、この赤で塗った辺同士と青で塗った辺同士がそれぞれ左右の消失点に収束していくということになります。
立方体や直方体などの箱になると、以下のように、平行な辺同士は互いに4本ずつになります。
赤の辺同士は右側の消失点へ、青の辺同士は左側の消失点に向かっているよ
三点透視は、この二点透視の状態の物を上から見下ろしたり、下から見上げたりした状態です。
なので、さらに縦方向(上下方向)にもパースがつき(遠近感がつき)、縦方向(上下方向)に消失点が1個プラスされます。
そのため、消失点が3つになるわけですね。
その3つ目の縦方向(上下方向)の消失点はアイレベル上にはなく、アイレベルに対して垂直な線上にあります。
そして、この3つ目の縦方向の消失点は見下ろす構図か、見上げる構図なのかによって、
アイレベルより下にあるのか、アイレベルより上にあるのかが変わってきます。
具体的には、以下のとおりです。
① 上から見下ろす構図 (フカンの構図) の場合
→ 3つ目の縦方向の消失点は、アイレベルより下にある
② 下から見上げる構図 (アオリの構図) の場合
→ 3つ目の縦方向の消失点は、アイレベルより上にある
なぜ、3つ目の縦方向の消失点は、
上から見下ろす構図(フカンの構図)の場合、アイレベルより下に、
そして、下から見上げる構図(アオリの構図)の場合、アイレベルより上にあるのかですが、
これは実際に箱を使って構図を再現するとわかります。
なぜ、上から見下ろす構図(フカンの構図)の場合、3つ目の縦方向の消失点はアイレベルより下にあるのか？
上から見下ろす構図を俯瞰(ふかん)の構図と言います。
この構図を実際の箱で再現すると、以下のような感じです。
これは、以下の二点透視の状態の箱を、
高い位置から見下ろした状態です。
今以下のように、箱の上面と左右2つの面の計3つの面が見えていますよね。
注目して欲しいのが左右2つの面です。
どうでしょうか？
左右2つの面の縦(高さ)の辺3本が斜めになり、左右2つの面の幅が下に向かって狭くなっていくように見えますよね。
つまり、下向きにパースがついている(遠近感がついている)わけです。
この左右2つの面の縦(高さ)の辺3本をそのまま伸ばしていくと、1つの点に収束していきます。
その点が3つ目の消失点です。
以下のような感じですね。
また、今箱なので中が見えませんが、実は奥の4本目の縦(高さ)の辺も、
この縦(高さ)の辺3本に平行なので、この3つ目の消失点に収束していっています。
縦(高さ)の4本の辺が互いに平行だから同じ消失点に収束していくわけだね！
左右2つの消失点はアイレベル上にありますが、
この3つ目の縦方向(この場合は下向き)の消失点はアイレベル上にはなく、アイレベルに対して垂直な線上にあります。
以下のとおりですね。
赤の辺同士はアイレベル上の右側の消失点へ。
青の辺同士はアイレベル上の左側の消失点へ。
そして、緑の辺同士はアイレベルに対して垂直な線上にある3つ目の消失点へ向かっているんだね
これで、見下ろす構図(フカンの構図)の場合、3つ目の縦方向の消失点は、アイレベルより下にあるということがお分かり頂けたかと思います。
なぜ、下から見上げる構図(アオリの構図)の場合、3つ目の縦方向の消失点はアイレベルより上にあるのか？
下から見上げる構図をアオリの構図といいます。
この構図を実際の箱で再現すると、以下のような感じです。
これは以下の二点透視の箱を
低い位置から見上げた状態です。
今以下のように、箱の底面と左右2つの面の計3つの面が見えていますよね。
注目して欲しいのが左右2つの面です。
どうでしょうか？
左右2つの面の縦(高さ)の辺3本が斜めになり、左右2つの面の幅が上に向かって狭くなっていくように見えますよね。
つまり、上向きにパースがついている(遠近感がついている)わけです。
この左右2つの面の縦(高さ)の辺3本をそのまま伸ばしていくと、1つの点に収束していきます。
その点が3つ目の消失点です。
以下のような感じですね。
また、今箱なので中が見えませんが、実は奥の4本目の縦(高さ)の辺も、
この縦(高さ)の辺3本に平行なので、この3つ目の消失点に収束していっています。
縦(高さ)の4本の辺が互いに平行だから同じ消失点に収束していくわけだね！
左右2つの消失点はアイレベル上にありますが、
この3つ目の縦方向(この場合は上向き)の消失点はアイレベル上にはなく、アイレベルに対して垂直な線上にあります。
以下のとおりですね。
赤の辺同士はアイレベル上の右側の消失点へ。
青の辺同士はアイレベル上の左側の消失点へ。
そして、緑の辺同士はアイレベルに対して垂直な線上にある3つ目の消失点へ向かっているんだね
これで見上げる構図(アオリの構図)の場合、3つ目の縦方向の消失点は、アイレベルより上にあるということがお分かり頂けたかと思います。
三点透視図法は、形が複雑でどうなっているのか難しく感じるかもしれませんが、
三点透視は二点透視の状態の物を上から見下ろしたり、下から見上げたりした状態なので、
ただ二点透視の状態に縦方向(上下方向)の消失点を1個プラスしてあげるだけなので意外と簡単です。
以上をまとめると、以下のとおりです。
☆ 三点透視図法を描く上でのポイント
・三点透視図法は、3つの消失点を使って描く
→ つまり、アイレベル上の左右2つの消失点と、
アイレベルに対して垂直な線上にある縦方向(上下方向)の消失点の計3つの消失点を使って描く。
・それぞれの消失点に向かう辺は、互いに平行な辺同士
・そして、三点透視図法には、
① 上から見下ろす構図(フカンの構図)
② 下から見上げる構図(アオリの構図)
の2つの構図があり、
3つ目の縦方向(上下方向)の消失点は、見下ろす構図か見上げる構図かによって、
アイレベルより下にあるのか、アイレベルより上にあるのかが変わる。
具体的には以下のとおり。
① 上から見下ろす構図(フカンの構図)の場合
→ 3つ目の縦方向の消失点は、アイレベルより下にある
② 下から見上げる構図(アオリの構図)の場合
→ 3つ目の縦方向の消失点は、アイレベルより上にある
三点透視は、二点透視の状態の物を上から見下ろしたり、下から見上げたりした状態なので、
ただ二点透視の状態に、縦方向(上下方向)の消失点を1個プラスしてあげればOK
では以上を意識して三点透視図法を描いていきましょう。
まずは、① 上から見下ろす構図(フカンの構図)の描き方から紹介します。
① 上から見下ろす構図(フカンの構図)の描き方
今回は、以下のような箱を描いていきます。
① アイレベルを引く
まず、アイレベルを1本引きます。
以下のような感じですね。
上から見下ろす構図なので、アイレベルは紙の上付近に描きます。
見下ろしているので、高い位置にアイレベルがあるんだね！
・アイレベルの長さは？
アイレベルの長さはお好みでOKですが、あまり短すぎるのも長すぎるのも良くないので、
小さい箱であれば、大体15〜20センチくらいあればOKかなと思います。
今は写真なので短く見えていますが、僕は18センチくらいで描いています。
これくらいの長さにしないといけないという決まりはないので、自由に決めてOKだよ！

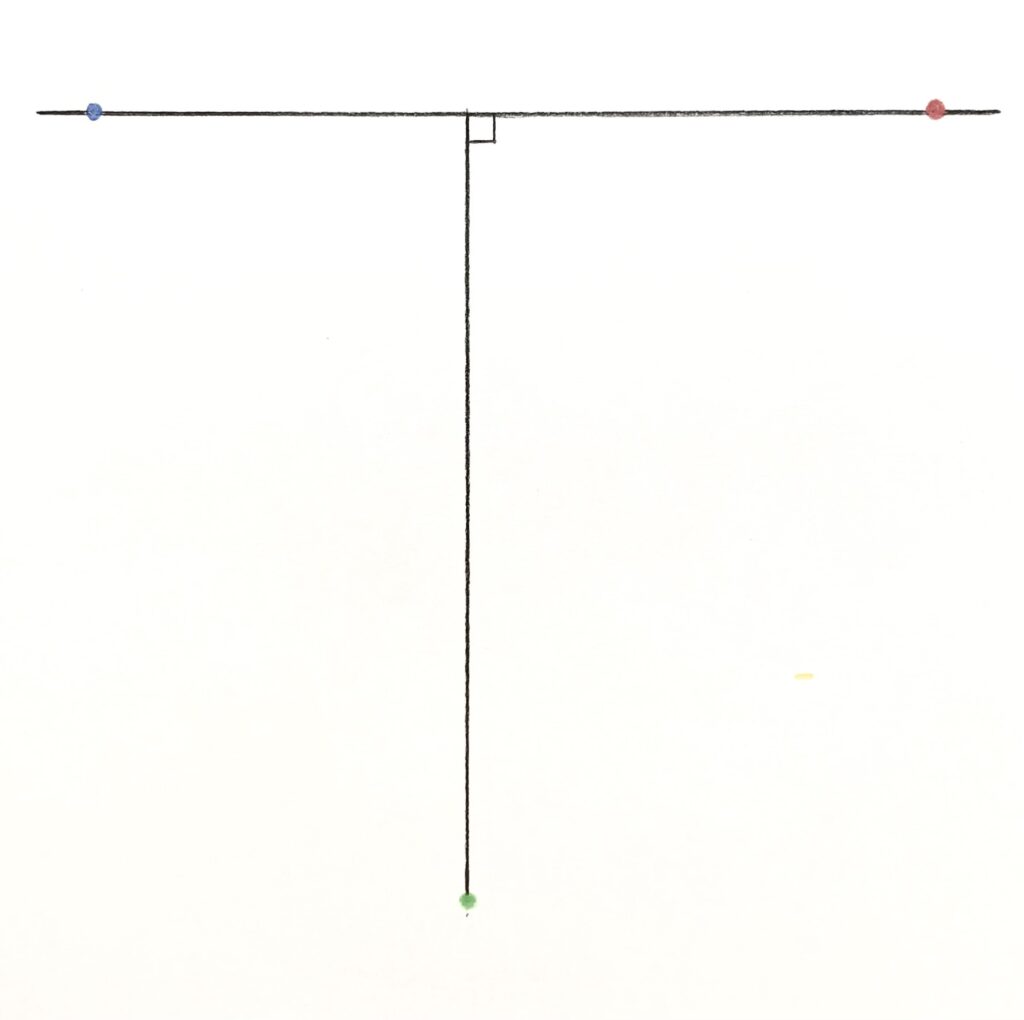

② 消失点を3つ設置する。3つ目の縦方向の消失点は、アイレベルより下に設置
次に、消失点を3つ設置します。
具体的な設置場所は、以下のとおりです。
・アイレベル上に左右2つの消失点を設置
・3つ目の縦方向の消失点は、アイレベルより下に設置(アイレベルに対して垂直な線上に設置)
実際に消失点を設置すると、以下のような感じです。
左右2つの消失点はアイレベル上。
3つ目の縦方向の消失点はアイレベルに対して垂直な線上にあるよ
上から見下ろす構図の場合、3つ目の縦方向の消失点はアイレベルより下にあるんだったね！
3つ目の縦方向の消失点は、アイレベルに対して垂直な線上にありますが、
この垂直線を基準線(あるいは重力線)と言います。
今回は左右の消失点の真ん中付近から引いていますが、特に真ん中でなくても左右の消失点の間にあればOKです。
・消失点の距離は？
消失点の距離についても説明しておきます。
まず、アイレベル上の左右の消失点の距離ですが、
三点透視図法の場合、広角気味なので、二点透視図法に比べて左右の消失点の距離が割と近くてもOKです。
また、3つ目の縦方向の消失点はアイレベルに極端に近づけると、箱が潰れたような感じになるので、
アイレベルから少し離れた位置に設置するのがポイントです。
消失点の距離も、これくらいにしないといけないという決まりはないので自由に決めてOK！
③ 箱の手前の縦辺を描く
次に、箱の手前の縦辺を描きます。
このとき、縦辺は3つ目の縦方向の消失点を使って描きます。
以下のような感じですね。
・縦辺の位置は？
縦辺の位置も、左側の消失点と右側の消失点の間であればお好みでOKです。
今回は、3つ目の縦方向の消失点がある垂直線より左側に描いていますが、右側でもOKです。

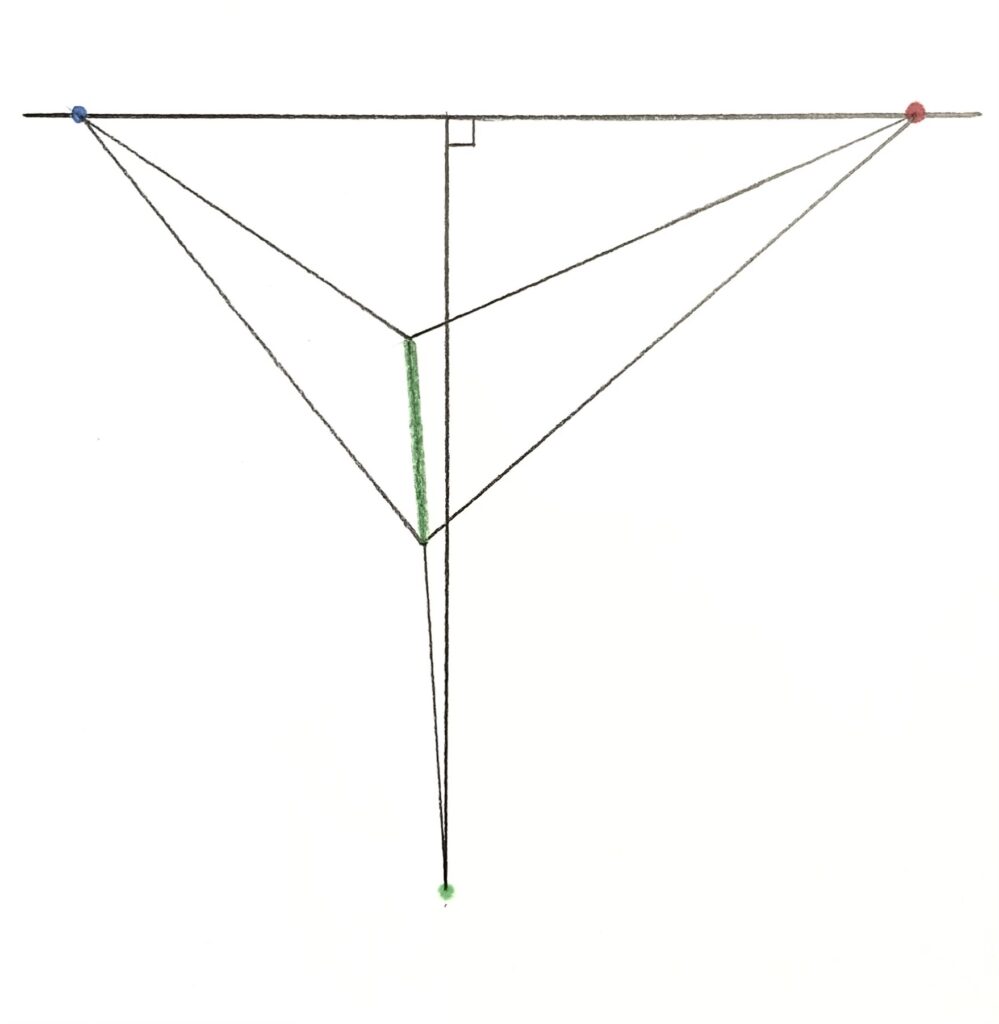

④ 箱の手前の縦辺の上端と下端から、アイレベル上の左右それぞれの消失点に向かって線を引く
そしたら、先程引いた箱の手前の縦辺の上端と下端から、
アイレベル上の左右それぞれの消失点に向かって線を引きます。
以下のような感じですね。
もし消失点まで定規が届かないという方は、消失点からパースラインを引っ張って描く方法があります。
具体的なやり方は、
パース 透視図法 消失点が紙や画面の外など遠いときの対処法を2つ紹介
にてわかりやすく紹介しているので参考にしてください。
また、透視図法を使ってこれから絵やイラストを描いていきたい方は、
以下のような少し長めの定規を使うことをオススメします。
この定規は、実際に僕が使っている定規です。
15センチや30センチの定規だと消失点まで届かないことが多いですが、
長めの定規なら消失点までダイレクトに届いて快適です。
以下の記事で詳しく紹介しているので参考にしてください。
⑤ 箱の奥行きを決めるために、縦辺を2本引く
次に、箱の奥行きを決めるために、縦辺を左右2本引きます。
このとき、縦辺は3つ目の縦方向の消失点を使って引きます。
以下のような感じですね。
なぜ、3つ目の縦方向の消失点を使って縦辺を引くのかというと、
それは、箱の手前の縦辺(緑の辺)と平行だからですね。
平行な辺同士が同じ消失点に収束していくんだったね！
これで、以下のように、箱の左右2面ができました。
今回は直方体にしてみようと思います。
立方体にする場合は、立方体に見える位置で縦辺の位置を決めます。
⑥ 奥の縦辺2本の上端と下端から、アイレベル上の左右それぞれの消失点に向かって線を引く
そしたら、先程引いた奥の縦辺2本の上端と下端から、アイレベル上の左右それぞれの消失点に向かって線を引きます。
ここからは少し複雑になっていくので、1つずつやっていきましょう。
まずは、右奥の縦辺の上端と下端から、アイレベル上の左側の消失点に向かって線を引きます。
以下のような感じですね。
なぜ、右奥の縦辺の上端と下端から、アイレベル上の左側の消失点に向かって線を引くのかというと、
それは、箱の手前の面の青辺と平行だからですね。
平行な辺同士が同じ消失点に収束していくんだったね！
次に、左奥の縦辺の上端と下端から、アイレベル上の右側の消失点に向かって線を引きます。
以下のような感じですね。
なぜ、左奥の縦辺の上端と下端から、アイレベル上の右側の消失点に向かって線を引くのかというと、
それは、箱の手前の面の赤辺と平行だからですね。
平行な辺同士が同じ消失点に収束していくんだったね！

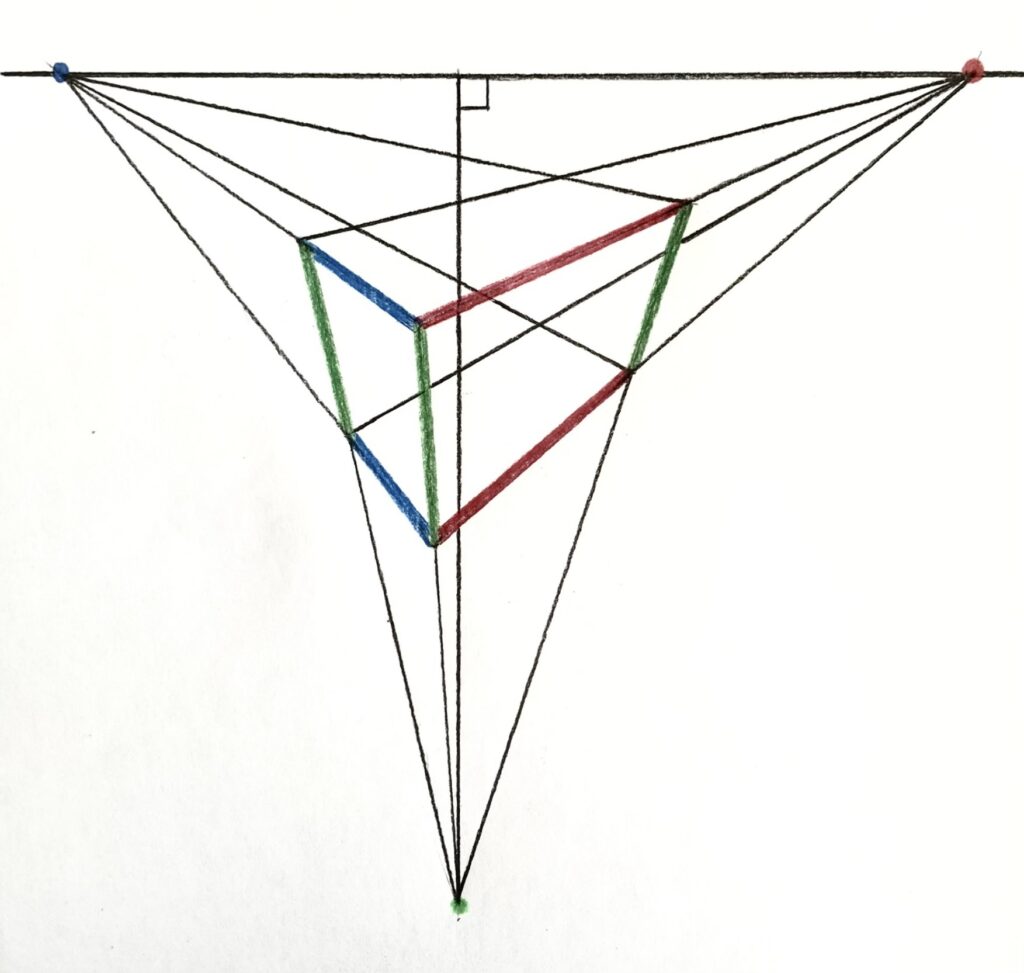

さて、この線を引くと、4本目の縦辺の位置も自動的に決まります。
右奥の縦辺の上端から、アイレベル上の左側の消失点に向かって引いた線と、
左奥の縦辺の上端から、アイレベル上の右側の消失点に向かって引いた線との交点(茶色の点)、
そして、右奥の縦辺の下端から、アイレベル上の左側の消失点に向かって引いた線と、
左奥の縦辺の下端から、アイレベル上の右側の消失点に向かって引いた線との交点(紫の点)の部分ですね。
以下のとおりです。
あとは、この茶色の点と紫の点をつなぐ縦辺を引けば、三点透視の見下ろした箱の完成です。
このとき、縦辺は3つ目の縦方向の消失点を使って引きます。
以下のような感じですね。
なぜ、3つ目の縦方向の消失点を使って縦辺を引くのかというと、
それは、箱の手前の左右2面の縦辺3本(緑の辺)と平行だからですね。
平行な辺同士が同じ消失点に収束していくんだったね！
互いに平行な辺同士、つまり、青の辺同士、赤の辺同士、緑の辺同士がそれぞれの消失点に収束していっていますね。
では続いて、② 下から見上げる構図(アオリの構図)の描き方です。
② 下から見上げる構図(アオリの構図)の描き方
今回は、以下のような箱を描いていきます。
① アイレベルを引く
まず、アイレベルを引きます。
以下のような感じですね。
下から見上げる構図なので、アイレベルは紙の下付近に描きます。
見上げているから、低い位置にアイレベルがあるんだね！
・アイレベルの長さは？
アイレベルの長さはお好みでOKですが、あまり短すぎるのも長すぎるのも良くないので、
小さい箱であれば、大体15〜20センチくらいあればOKかなと思います。
今は写真なので短く見えていますが、僕は18センチくらいで描いています。
これくらいの長さにしないといけないという決まりはないので、自由に決めてOKだよ！
② 消失点を3つ設置する。 3つ目の縦方向の消失点は、アイレベルより上に設置
次に、消失点を3つ設置します。
具体的な設置場所は、以下のとおりです。
・アイレベル上に左右2つの消失点を設置
・3つ目の縦方向の消失点は、アイレベルより上に設置(アイレベルに対して垂直な線上に設置)
実際に消失点を設置すると、以下のような感じです。
左右2つの消失点は、アイレベル上。
3つ目の縦方向の消失点は、アイレベルに対して垂直な線上にあるよ
下から見上げる構図の場合、3つ目の縦方向の消失点は、アイレベルより上にあるんだったね！
3つ目の縦方向の消失点は、アイレベルに対して垂直な線上にありますが、
この垂直線を基準線(あるいは重力線)と言います。
今回は、アイレベル上の左右の消失点の真ん中付近から引いていますが、
特に真ん中でなくても左右の消失点の間であればOKです。
・消失点の距離は？
消失点の距離についても説明しておきます。
まず、アイレベル上の左右の消失点の距離ですが、三点透視図法の場合、広角気味なので、
二点透視図法に比べて左右の消失点の距離が割と近くてもOKです。
また、3つ目の縦方向の消失点は、アイレベルに極端に近づけると箱が潰れたような感じになるので、
アイレベルから少し離れた位置に設置するのがポイントです。
消失点の距離もこれくらいにしないといけないという決まりはないので、自由に決めてOK！

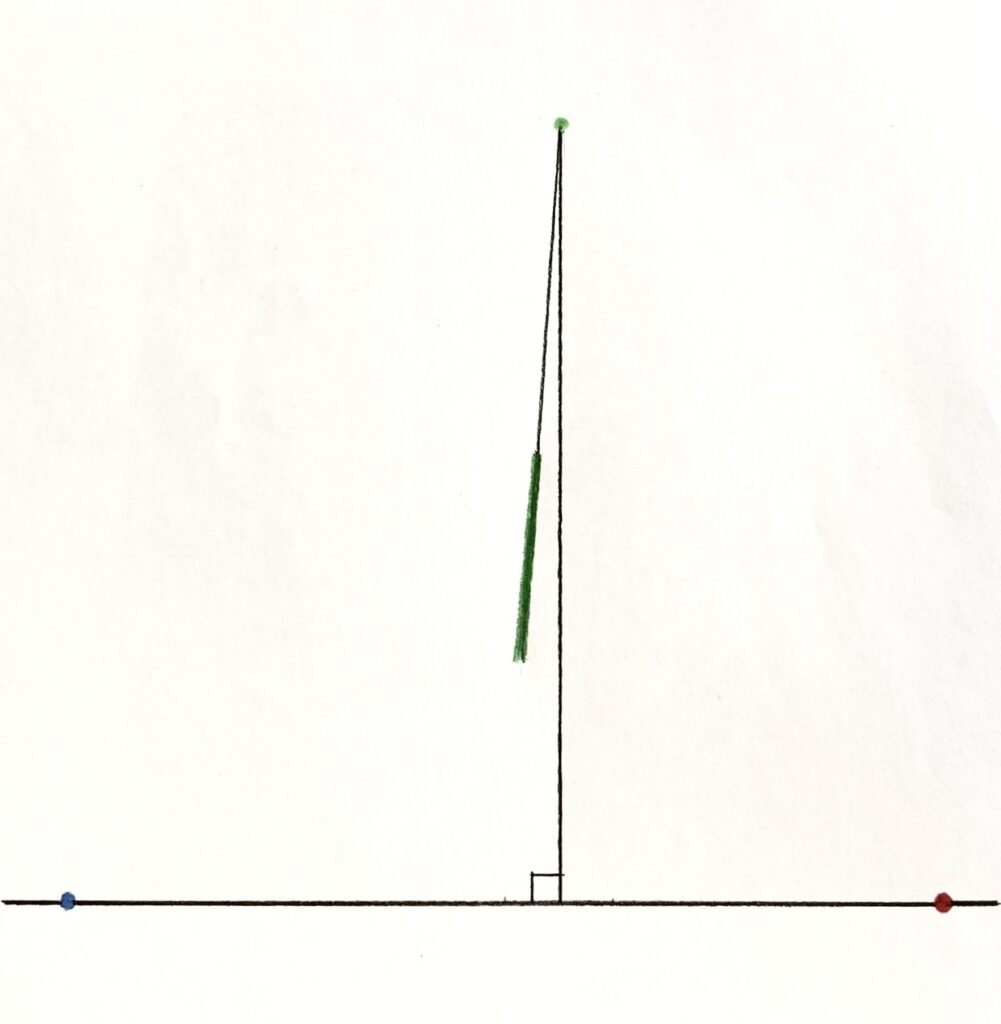

③ 箱の手前の縦辺を描く
次に、箱の手前の縦辺を描きます。
このとき、縦辺は3つ目の縦方向の消失点を使って描きます。
以下のような感じですね。
・縦辺の位置は？
縦辺の位置も左側の消失点と右側の消失点の間であれば、お好みでOKです。
今回は、3つ目の縦方向の消失点がある垂直線よりも左側に描いていますが、右側でもOKです。
④ 箱の手前の縦辺の上端と下端から、アイレベル上の左右それぞれの消失点に向かって線を引く
そしたら、先程引いた箱の手前の縦辺の上端と下端から、
アイレベル上の左右それぞれの消失点に向かって線を引きます。
以下のような感じですね。
もし消失点まで定規が届かないという方は、消失点からパースラインを引っ張って描く方法があります。
具体的なやり方は、
パース 透視図法 消失点が紙や画面の外など遠いときの対処法を2つ紹介
にてわかりやすく紹介しているので参考にしてください。
また、透視図法を使ってこれから絵やイラストを描いていきたい方は、
以下のような少し長めの定規を使うことをオススメします。
この定規は、実際に僕が使っている定規です。
15センチや30センチの定規だと消失点まで届かないことが多いですが、
長めの定規なら消失点までダイレクトに届いて快適です。
以下の記事で詳しく紹介しているので参考にしてください。
⑤ 箱の奥行きを決めるために、縦辺を2本引く
次に、箱の奥行きを決めるために、縦辺を左右2本引きます。
このとき、縦辺は3つ目の縦方向の消失点を使って引きます。
以下のような感じですね。
なぜ、3つ目の縦方向の消失点を使って縦辺を引くのかというと、
それは、箱の手前の縦辺(緑の辺)と平行だからですね。
平行な辺同士が同じ消失点に収束していくんだったね！
これで、以下のように、箱の左右2面ができました。
今回は直方体にしてみようと思います。
立方体にする場合は、立方体に見える位置で縦辺の位置を決めます。
⑥ 奥の縦辺2本の上端と下端から、アイレベル上の左右それぞれの消失点に向かって線を引く
そしたら、先程引いた奥の縦辺2本の上端と下端から、アイレベル上の左右それぞれの消失点に向かって線を引きます。
ここからは少し複雑になっていくので、1つずつやっていきましょう。
まずは、右奥の縦辺の上端と下端から、アイレベル上の左側の消失点に向かって線を引きます。
以下のような感じですね。
なぜ、右奥の縦辺の上端と下端から、アイレベル上の左側の消失点に向かって線を引くのかというと、
それは、箱の手前の面の青辺と平行だからですね。
平行な辺同士が同じ消失点に収束していくんだったね！

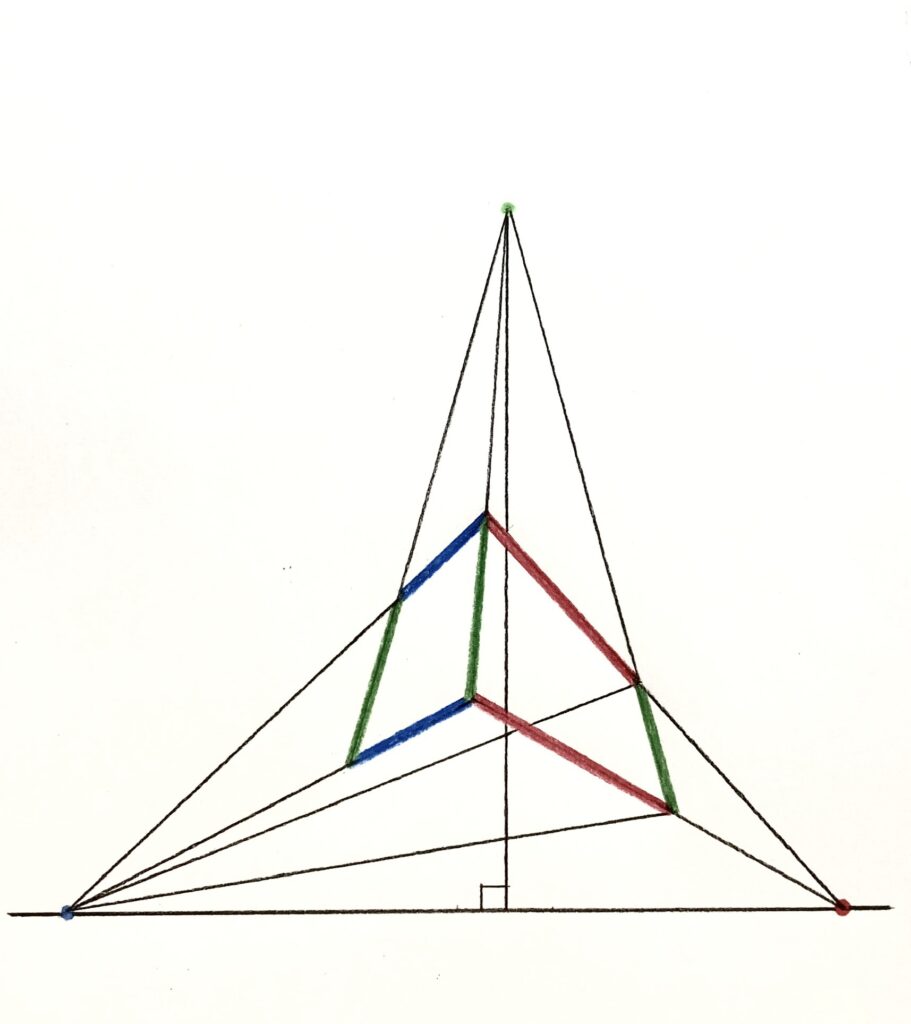

次に、左奥の縦辺の上端と下端から、アイレベル上の右側の消失点に向かって線を引きます。
以下のような感じですね。
なぜ、左奥の縦辺の上端と下端から、アイレベル上の右側の消失点に向かって線を引くのかというと、
それは、箱の手前の面の赤辺と平行だからですね。
平行な辺同士が同じ消失点に収束していくんだったね！

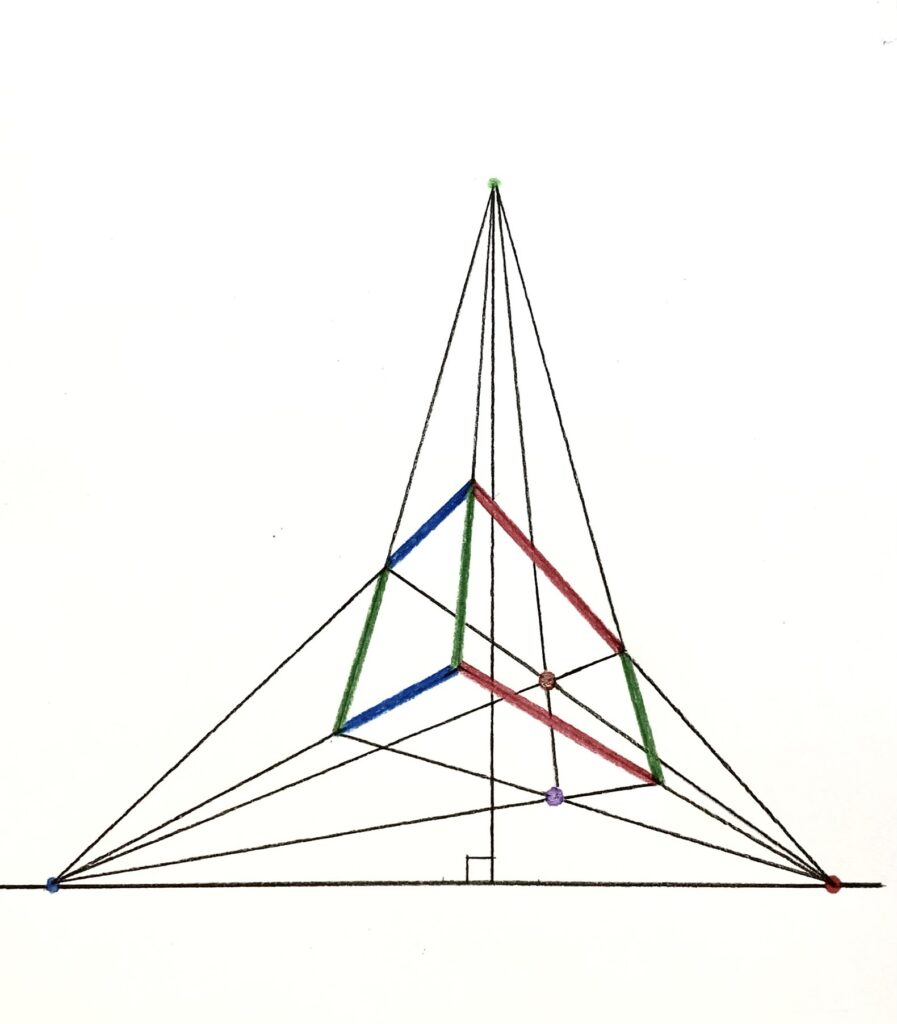

さて、この線を引くと、4本目の縦辺の位置も自動的に決まります。
右奥の縦辺の上端から、アイレベル上の左側の消失点に向かって引いた線と、
左奥の縦辺の上端から、アイレベル上の右側の消失点に向かって引いた線との交点(茶色の点)、
そして、右奥の縦辺の下端から、アイレベル上の左側の消失点に向かって引いた線と、
左奥の縦辺の下端から、アイレベル上の右側の消失点に向かって引いた線との交点(紫の点)の部分ですね。
以下のとおりです。
あとは、この茶色の点と紫の点をつなぐ縦辺を引けば、三点透視の見上げた箱の完成です。
このとき、縦辺は3つ目の縦方向の消失点を使って引きます。
以下のような感じですね。
なぜ、3つ目の縦方向の消失点を使って縦辺を引くのかというと、
それは、箱の手前の左右2面の縦辺3本(緑の辺)と平行だからですね。
平行な辺同士が同じ消失点に収束していくんだったね！
互いに平行な辺同士、つまり、青の辺同士、赤の辺同士、緑の辺同士がそれぞれの消失点に収束していっていますね。
三点透視図法を描くときの注意点
さて、ここまで三点透視図法の描き方を紹介してきましたが、
三点透視図法を描くときに1つ注意点があります。
それは、描き方の部分でも触れましたが、3つ目の縦方向(上下方向)の消失点をアイレベルに近づけすぎないということです。
三点透視図法は、3つ目の消失点が縦方向(上下方向)に収束する消失点でしたよね。
以下のような感じですね。
3つ目の消失点は、見下ろす構図だとアイレベルより下に、見上げる構図だとアイレベルより上にあるんだったね！
この3つ目の縦方向(上下方向)の消失点をアイレベルに近づけすぎると、以下のように、潰れたような形になってしまいます。
なんかちょっとカッコわるいね…
なので、3つ目の縦方向(上下方向)の消失点は、アイレベルから少し離してあげるのがポイントです。
このように、消失点の位置によって歪みやいびつな形が生じる現象を、パースの歪みなどと言ったりします。
パースの歪みについては、
パース 透視図法の歪み・狂い・逆パースとは？ 対処法もわかりやすく解説
にて詳しく解説しているので参考にしてください。
ただ、3つ目の縦方向(上下方向)の消失点が遠くなると、消失点まで定規が届かないというケースも出てくると思います。
そういった場合は、消失点からパースラインを引っ張って描く方法があります。
具体的なやり方は、
パース 透視図法 消失点が紙や画面の外など遠いときの対処法を2つ紹介
にてわかりやすく紹介しているので参考にしてください。
また、透視図法を使ってこれから絵やイラストを描いていきたい方は、
以下のような少し長めの定規を使うことをオススメします。
この定規は、実際に僕が使っている定規です。
15センチや30センチの定規だと消失点まで届かないことが多いですが、
長めの定規なら消失点までダイレクトに届いて快適です。
以下の記事で詳しく紹介しているので、気になる方はぜひチェックしてみてください。
三点透視図法の簡単なビルの描き方
三点透視図法で箱が描けるようになると、以下のようなビルを描けるようになります。
三点透視図法のビルの描き方は、
簡単！ 三点透視図法 フカンとアオリのビルの描き方をわかりやすく解説
にてわかりやすく解説しています。
一点透視図法、二点透視図法の描き方
一点透視図法、二点透視図法の描き方は、以下の各記事にてわかりやすく解説しています。
・一点透視図法の描き方
【簡単】一点透視図法の描き方 手順をわかりやすく解説【中学生OK】
・二点透視図法の描き方
【簡単】二点透視図法の描き方 手順をわかりやすく解説【中学生OK】
三点透視図法や透視図法(パース)の勉強にわかりやすくてオススメの本
三点透視図法や透視図法(パース)の勉強にわかりやすくてオススメの本は、
パース 透視図法の勉強におすすめの本4冊 イラストを上手く描こう！
にて紹介しています。
また、以下の各記事では、水彩画や風景画、人物の描き方の勉強にオススメの本を紹介しています。
◻︎水彩画・風景画の勉強にオススメの本
風景画・水彩画の勉強におすすめの本を種類別・目的別に7冊紹介
◻︎人物の描き方の勉強にオススメの本
まとめ :【簡単】三点透視図法の描き方 手順をわかりやすく解説【中学生OK】
今回は、三点透視図法の描き方を紹介しました。
三点透視図法は、形が複雑でどう描けばいいのか難しく感じてしまいますが、
二点透視の状態の物を上から見下ろしたり、下から見上げたりした状態なので、
二点透視の状態に消失点を1個プラスするだけです。
三点透視図法が描けるようになると、動きのあるダイナミックな構図が描けるようになります。
また、一点透視図法と二点透視も描けるようになると、描きたい構図に合わせて使い分けることができます。
一点透視図法、二点透視図法の描き方を下記に紹介しておきます。
・一点透視図法の描き方
【簡単】一点透視図法の描き方 手順をわかりやすく解説【中学生OK】
・二点透視図法の描き方
【簡単】二点透視図法の描き方 手順をわかりやすく解説【中学生OK】
今回は以上です。
コメント
