簡単！三点透視図法フカンとアオリのビルの描き方をわかりやすく解説

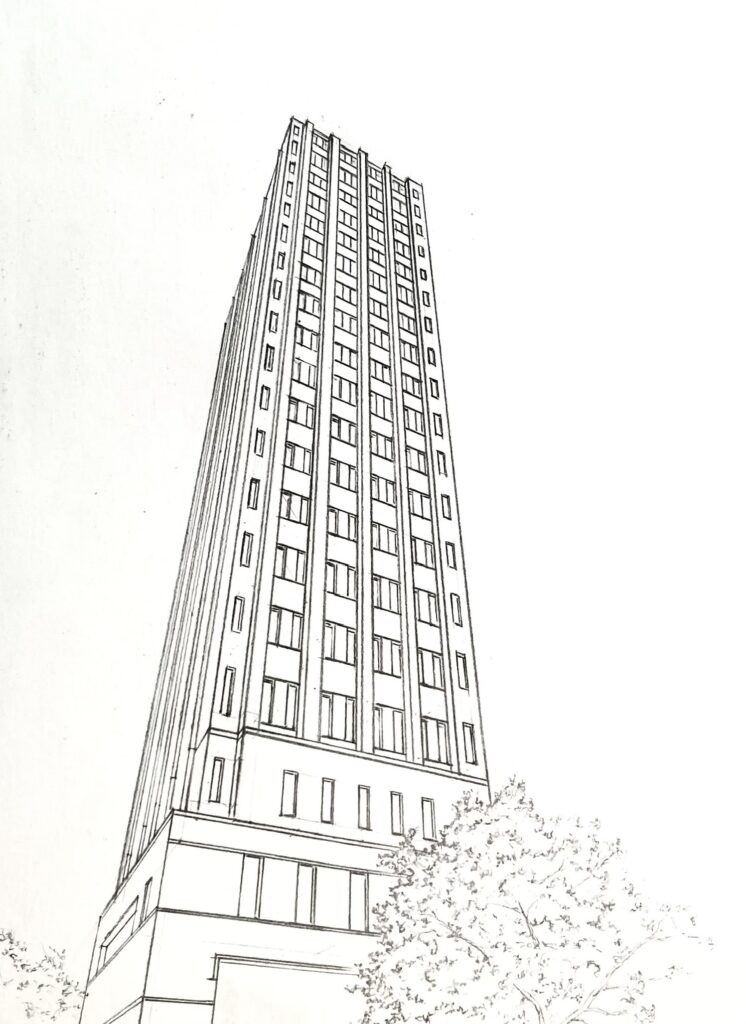

今回は、以下のようなフカン(見下ろす構図)とアオリ(見上げる構図)のビルを描いていきます。

描き方の工程としては、以下のとおりです。

工程① : 三点透視の箱を描く

工程② : 階数に分割する

工程③ : 窓などを描いて完成

では、まずはわかりやすいように、フカン(見下ろす構図)のビルの描き方から紹介します。

三点透視図法フカン(見下ろす構図)のビルの描き方

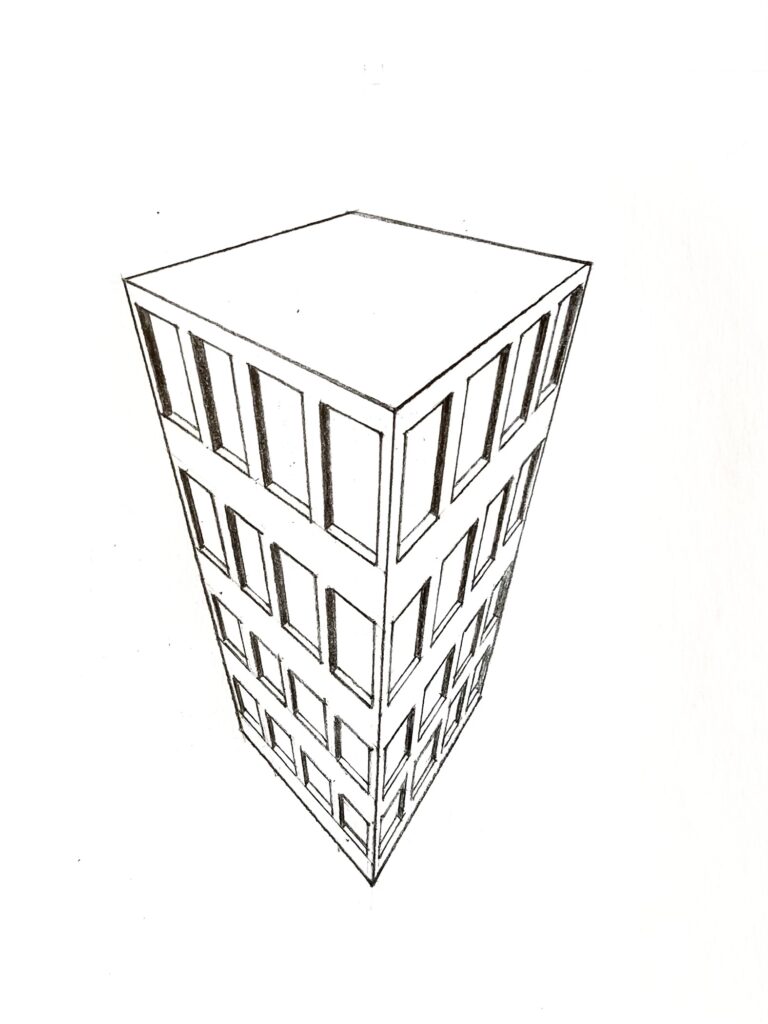

今回は、以下のようなビルを描いていきます。

工程① : 三点透視の箱を描く

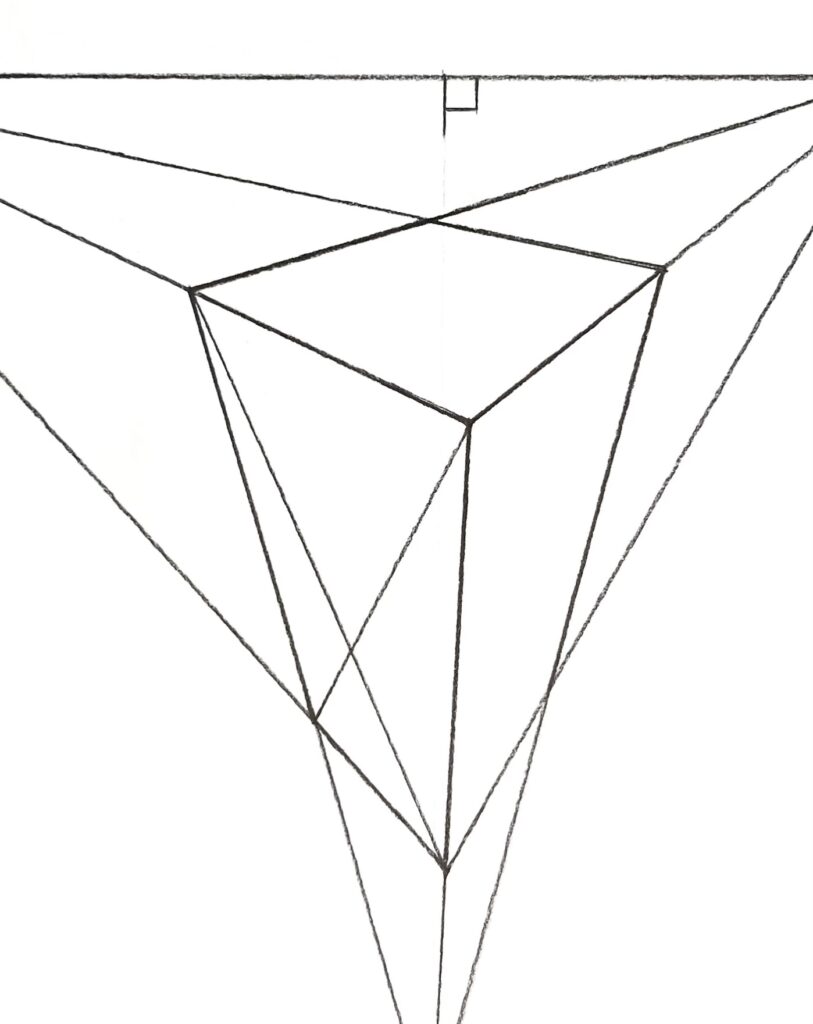

まず、三点透視の箱を描きます。

今回は、見下ろしたフカンの構図なので、アイレベルは、紙の上付近に設定します。

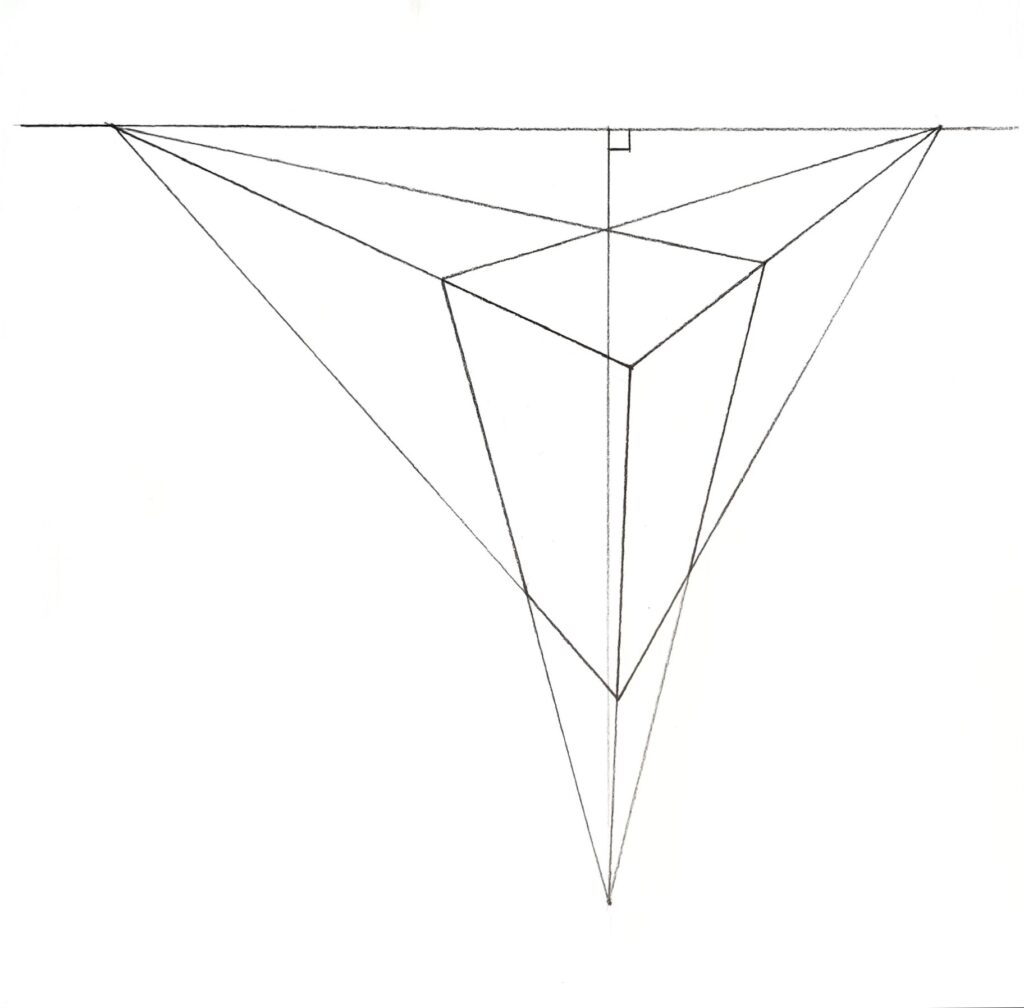

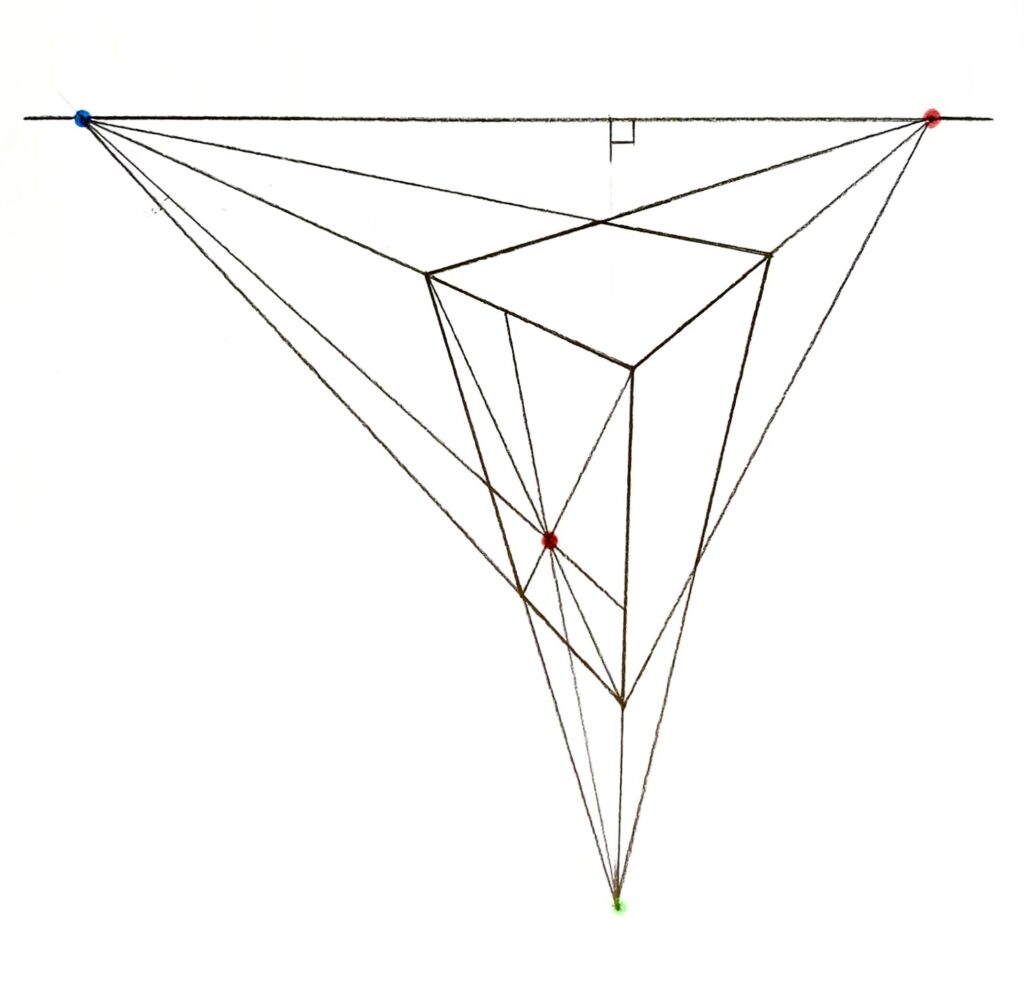

以下のような感じですね。

クロ坊

見下ろす構図なので、3つ目の縦方向の消失点は、アイレベルより下に設置するよ

三点透視図法の描き方がよくわからないという方は、

【簡単】三点透視図法の描き方手順をわかりやすく解説【中学生OK】

にてわかりやすく解説しているので参考にしてください。

もし消失点まで定規が届かないという方は、消失点からパースラインを引っ張って描く方法があります。

具体的なやり方は、

パース透視図法消失点が紙や画面の外など遠いときの対処法を2つ紹介

にてわかりやすく紹介しているので参考にしてください。

また、透視図法を使ってこれから絵やイラストを描いていきたい方は、

以下のような少し長めの定規を使うことをオススメします。

ドラパス直定規目盛付溝付アクリル製 3mm厚 45cm 15345

created by Rinker

DRAPAS

この定規は実際に僕が使っている定規です。

15センチや30センチの定規だと消失点まで届かないことが多いですが、

長めの定規なら消失点までダイレクトに届いて快適です。

以下の記事で詳しく紹介しているので参考にしてください。

工程② : 階数に分割する

次に、ビルを階数分に分割していきます。

今回は、初心者の方にも描きやすいように、4階建のビルにします。

ただ、三点透視図法の場合、縦方向(上下方向)にもパースがついてしまう(遠近感がついてしまう)ため、

一点透視図法や二点透視図法と違って定規で測って分割することはできません。

そのため、対角線を使う「分割」という方法で分割する必要があります。

クロ坊

一点透視図法、二点透視図法は縦(高さ)にパースはつかないから定規で測れるよ

今回は、4階建なので、4分割をやります。

他の階数に分割したい方は、

【簡単】パース分割法をまとめました【2・3・5・6・7・9分割】

にてその他の分割法をまとめているので参考にしてください。

では4分割していきます。

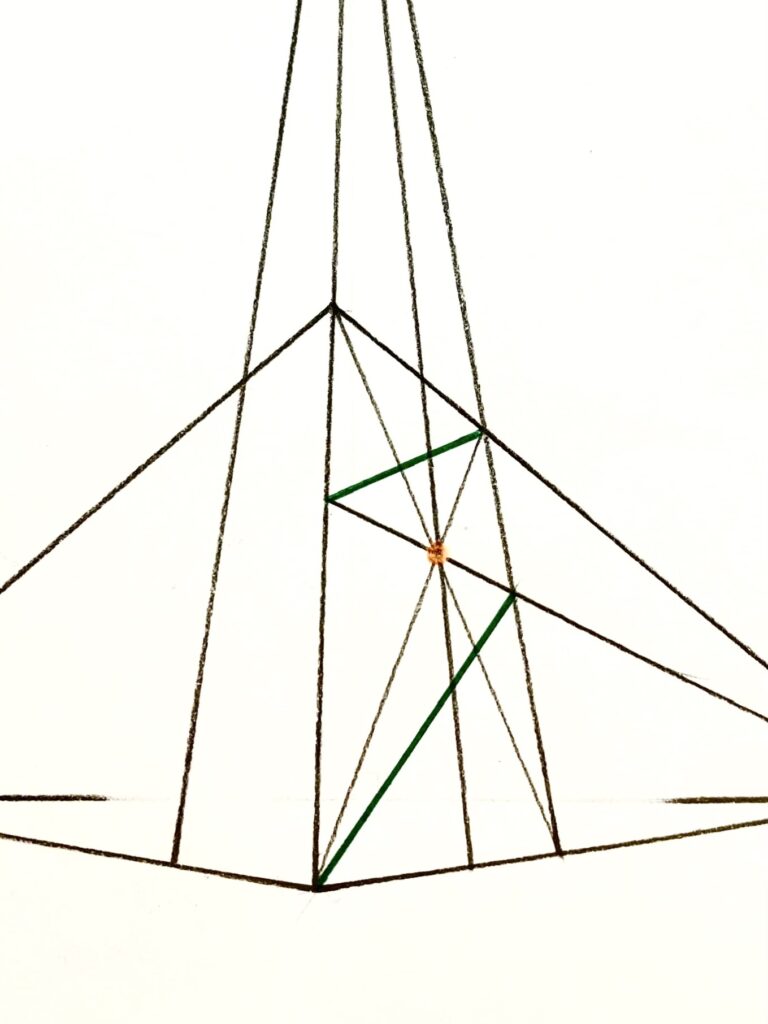

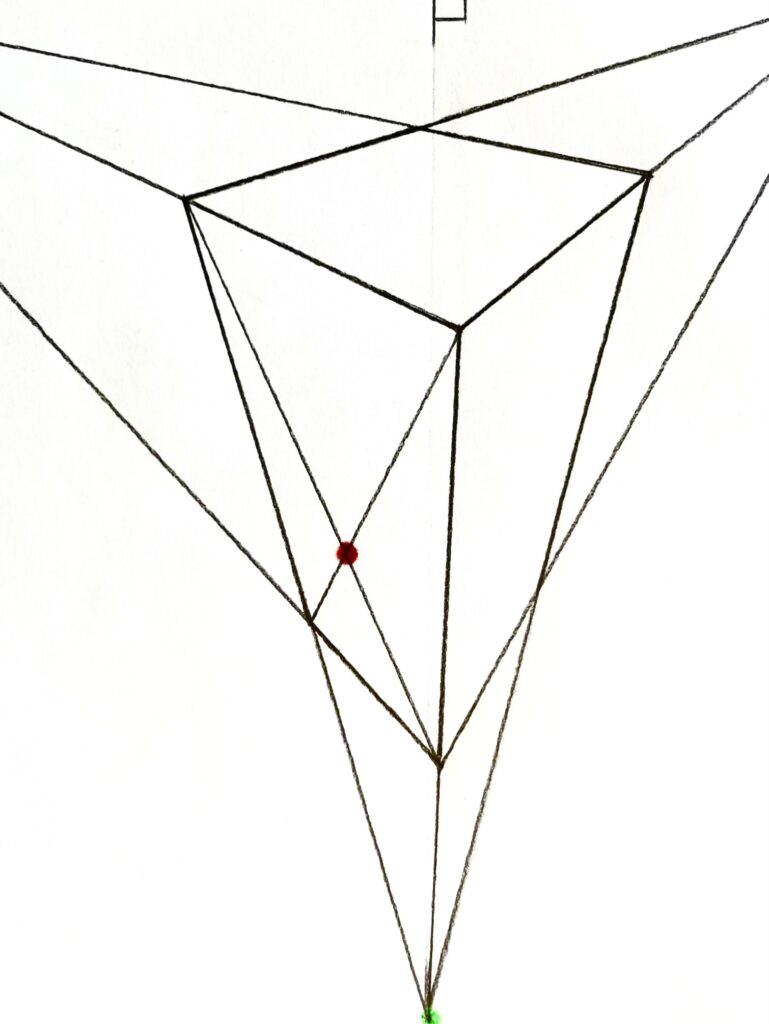

① 左右どちらかの面に対角線を2本引く

まず、左右どちらかの面に対角線を2本引きます。

以下のような感じですね。

クロ坊

今回は、左側の面に引いているけど、右側の面でもOK！

クロ坊

今はわかりやすいように濃く引いているけど、対角線は絵の一部ではないからなるべく薄く引こう！

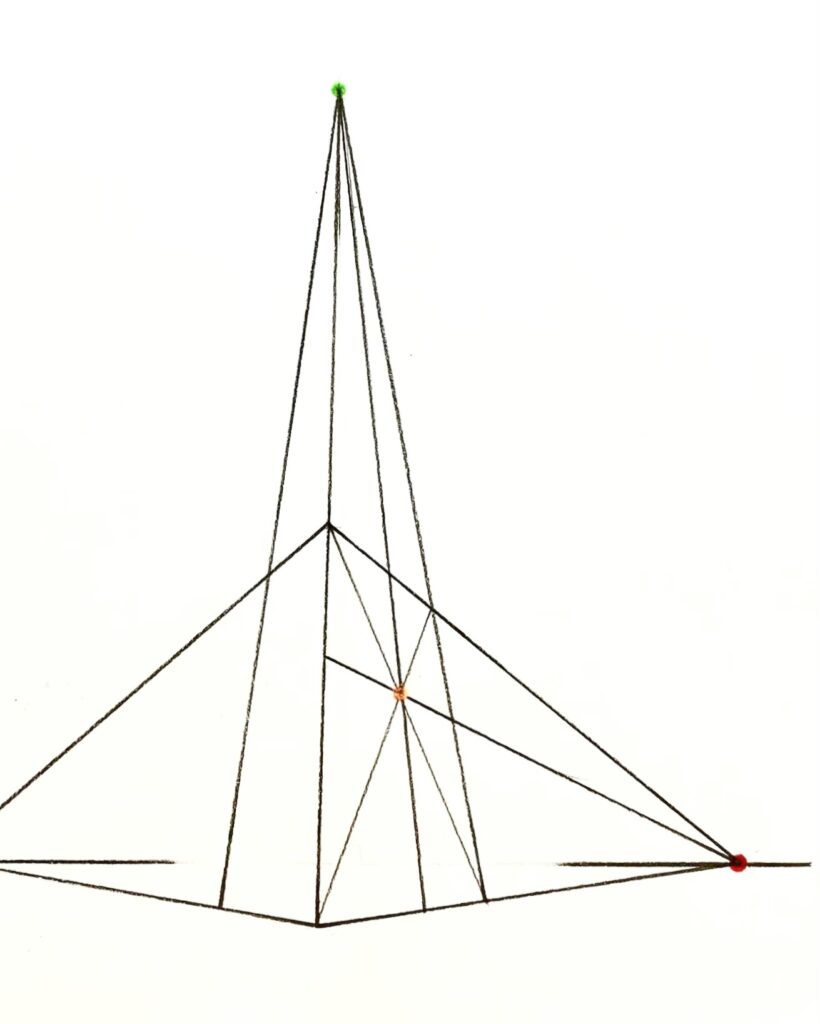

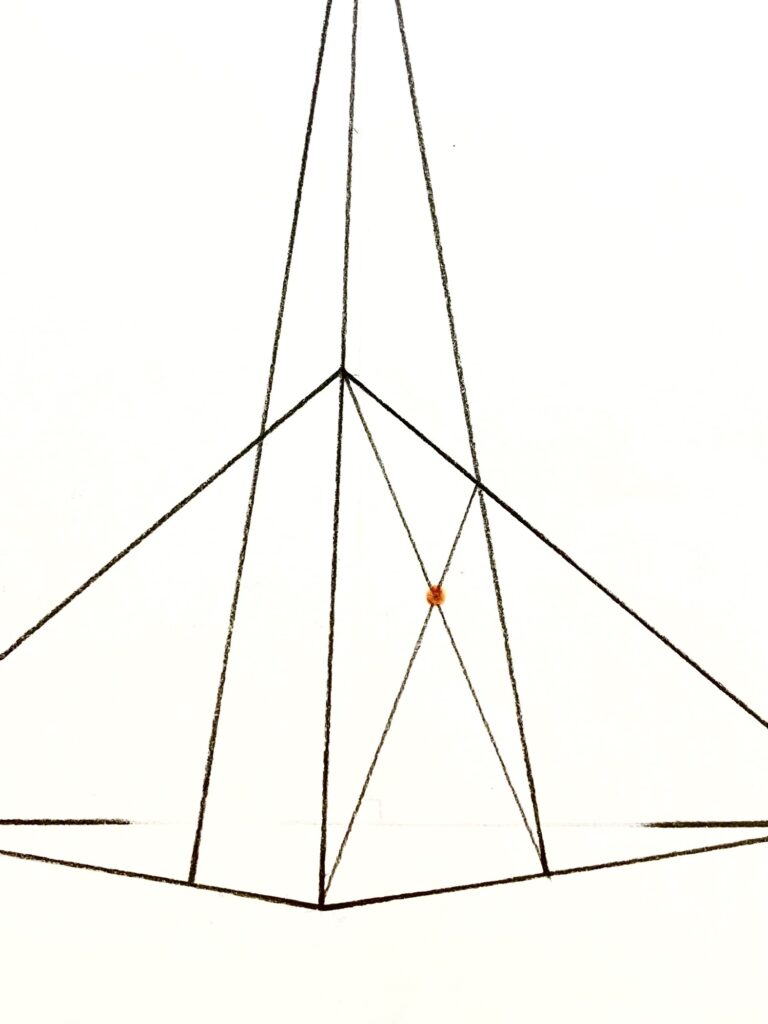

そうすると、以下のように、対角線が交わるところに交点(赤の点)ができますよね。

② 対角線の交点を通る縦線と横線を引く

次に、先程引いた対角線の交点(赤の点)を通る縦線と横線を引きます。

このとき、縦線は3つ目の縦方向の消失点を使って、横線はアイレベル上の左側の消失点を使って引きます。

以下のような感じですね。

クロ坊

縦線は左右の縦辺2本に平行だから、3つ目の縦方向の消失点へ。

横線は上下の2辺に平行だから、アイレベル上の左側の消失点へ向かうよ

これで、2分割ができたことになります。

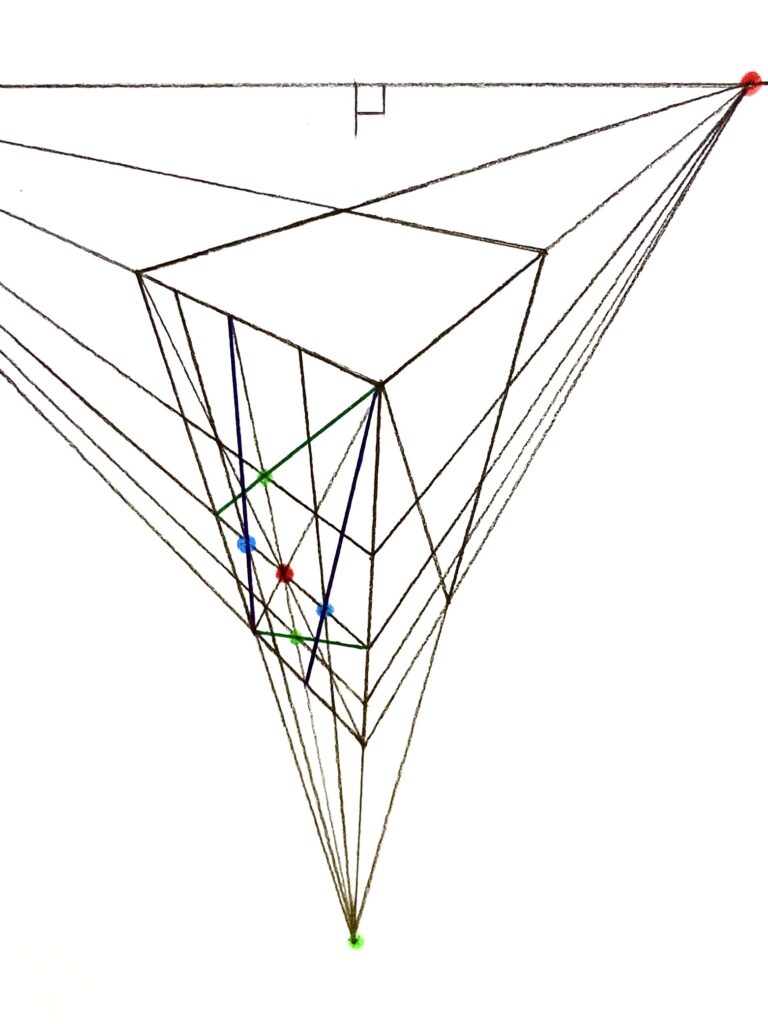

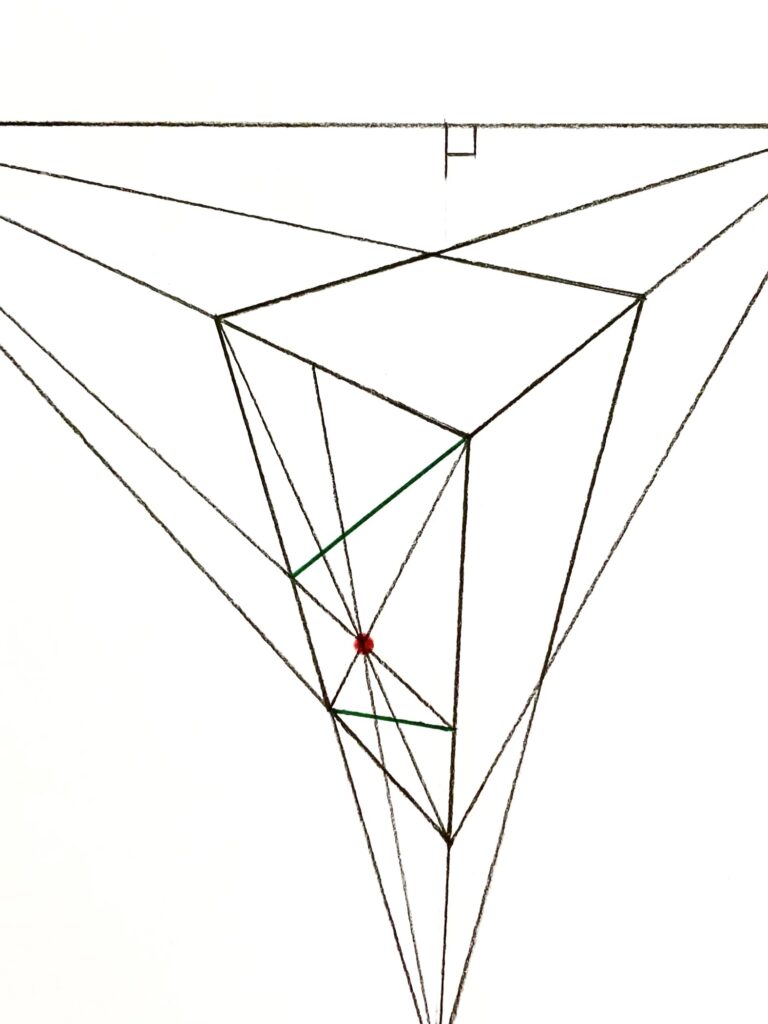

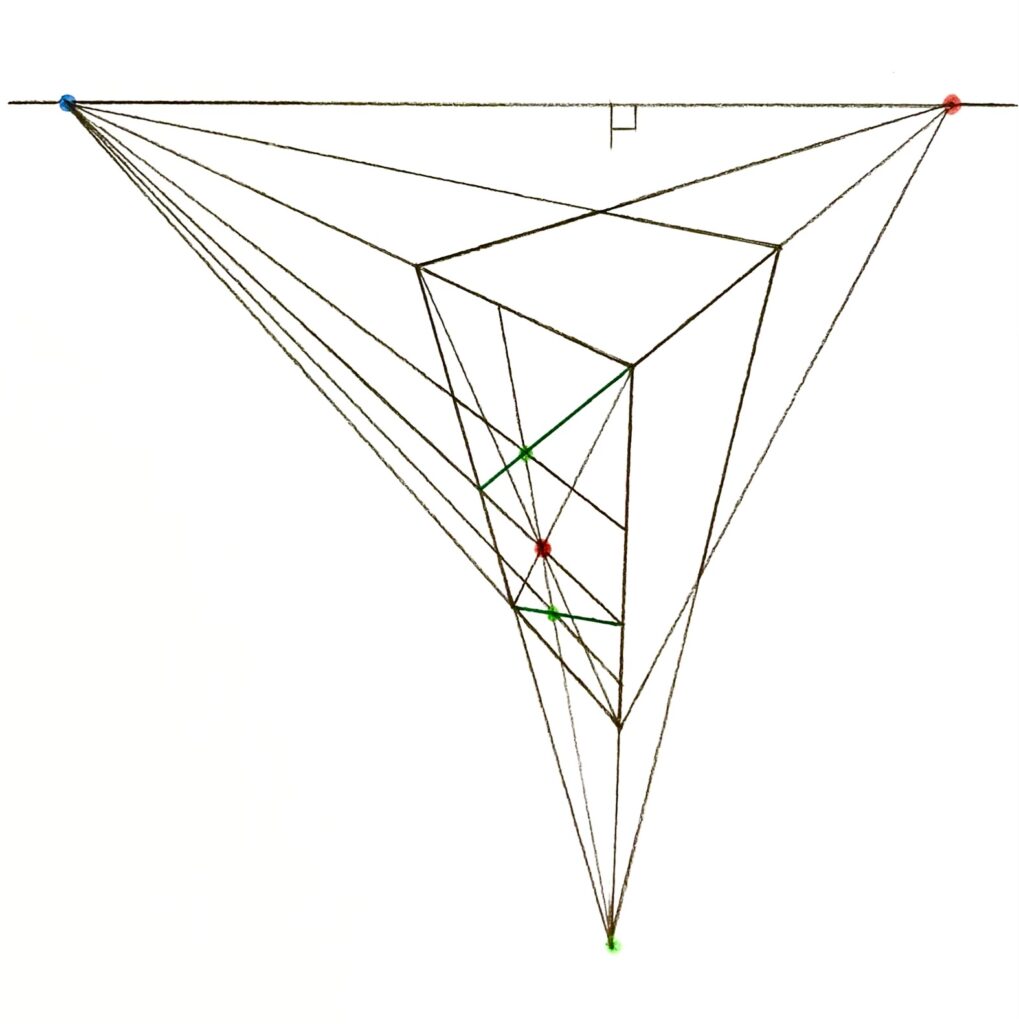

③ 2分割してできた、それぞれの四角形に対角線を1本ずつ引く

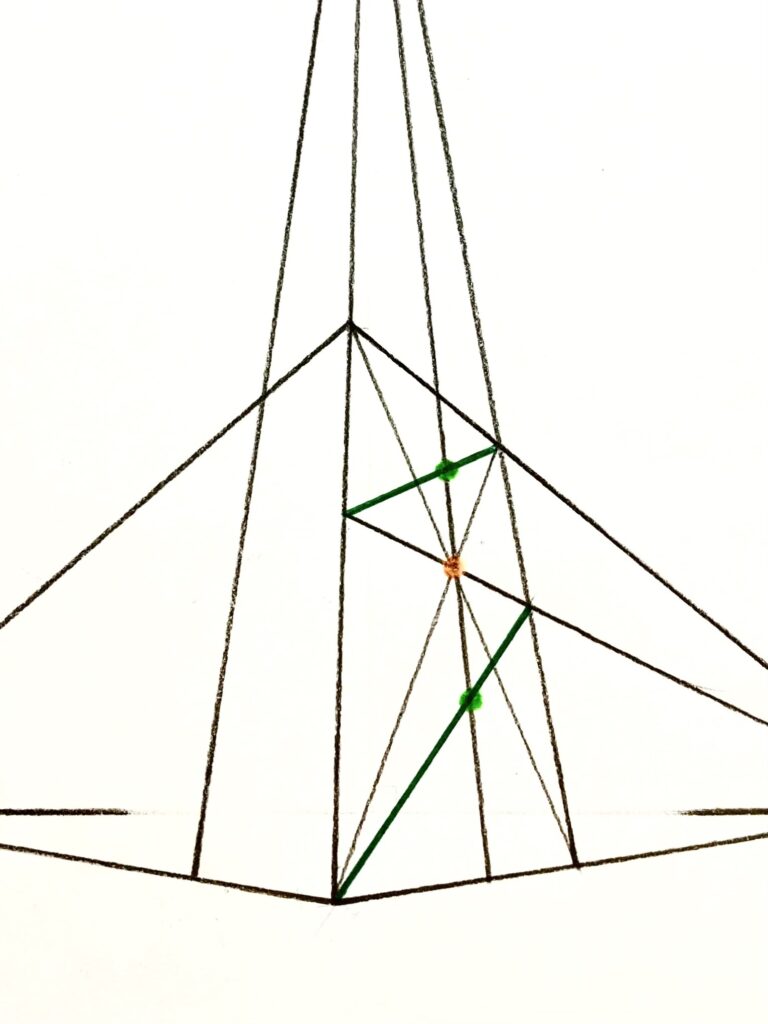

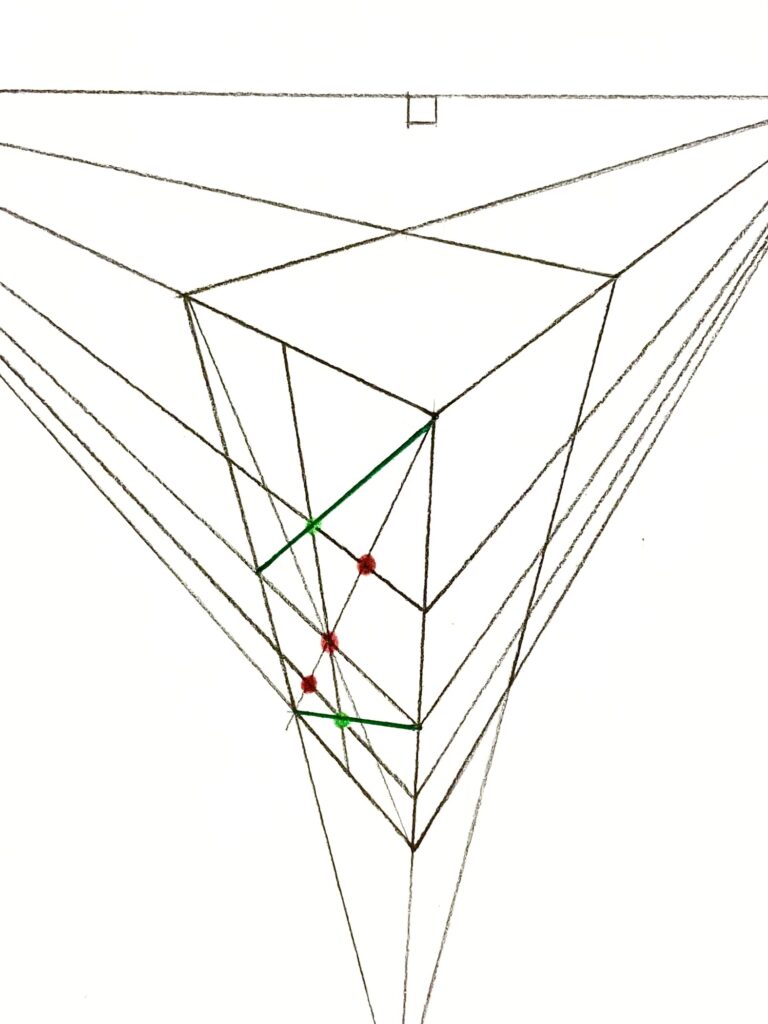

では次に、2分割してできた、それぞれの四角形に対角線(緑の線)を1本ずつ引きます。

以下のような感じですね。

クロ坊

今回は右上から左下に引いているけど、左上から右下に引いてもOK！

クロ坊

対角線は絵の一部ではないから、なるべく薄く引こう！

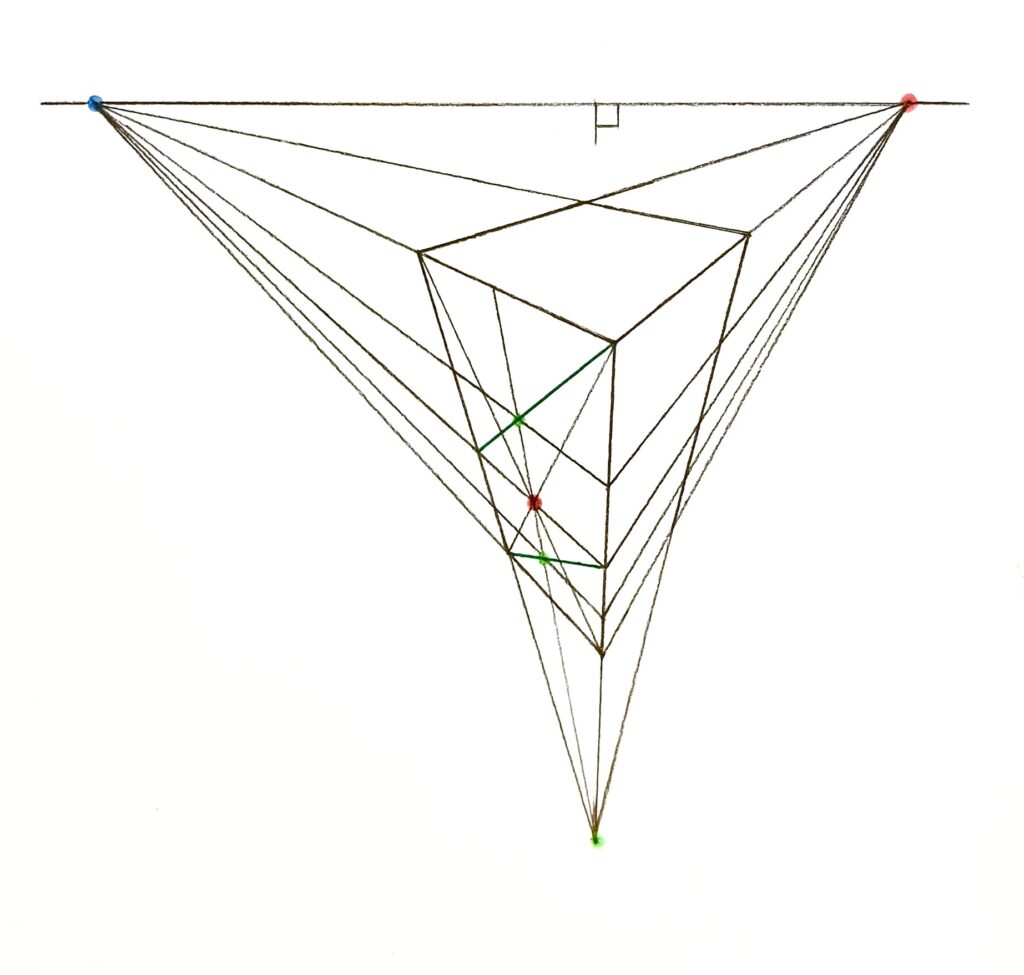

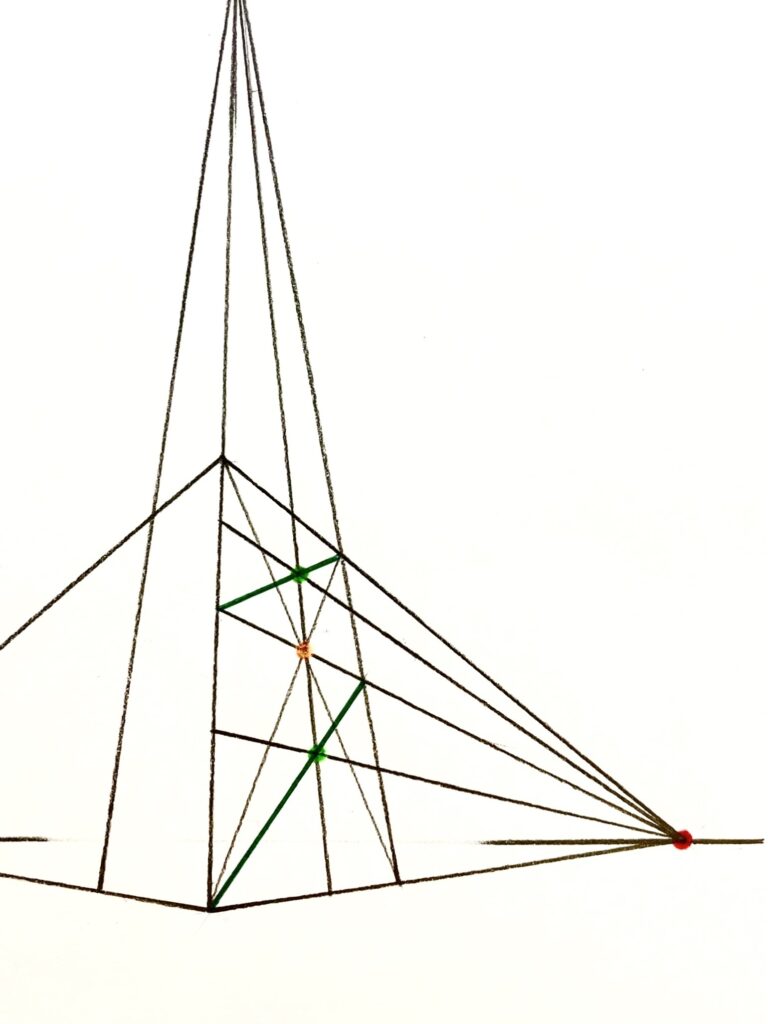

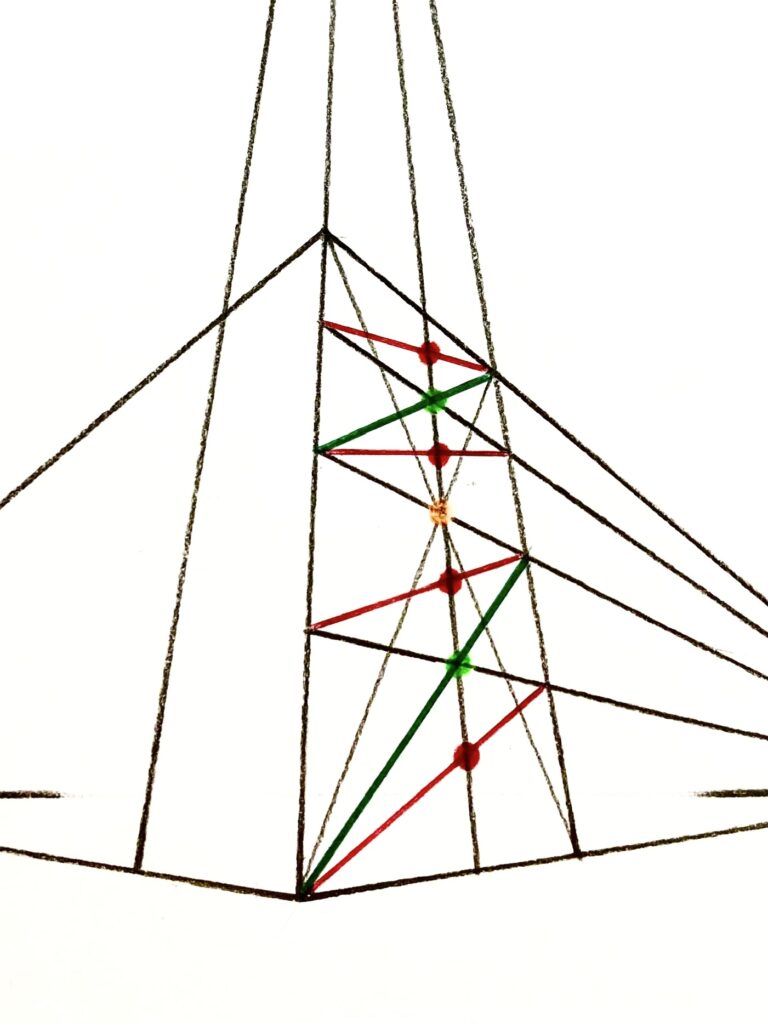

そうすると、以下のように、真ん中の縦線との交点(緑の点)が2つできますよね。

あとは、この交点(緑の点)を通る横線を引けば、4分割の完成です。

このとき、横線はアイレベル上の左側の消失点を使って引きます。

以下のような感じですね。

クロ坊

他の横線と平行だから、アイレベル上の左側の消失点を使って線を引くよ

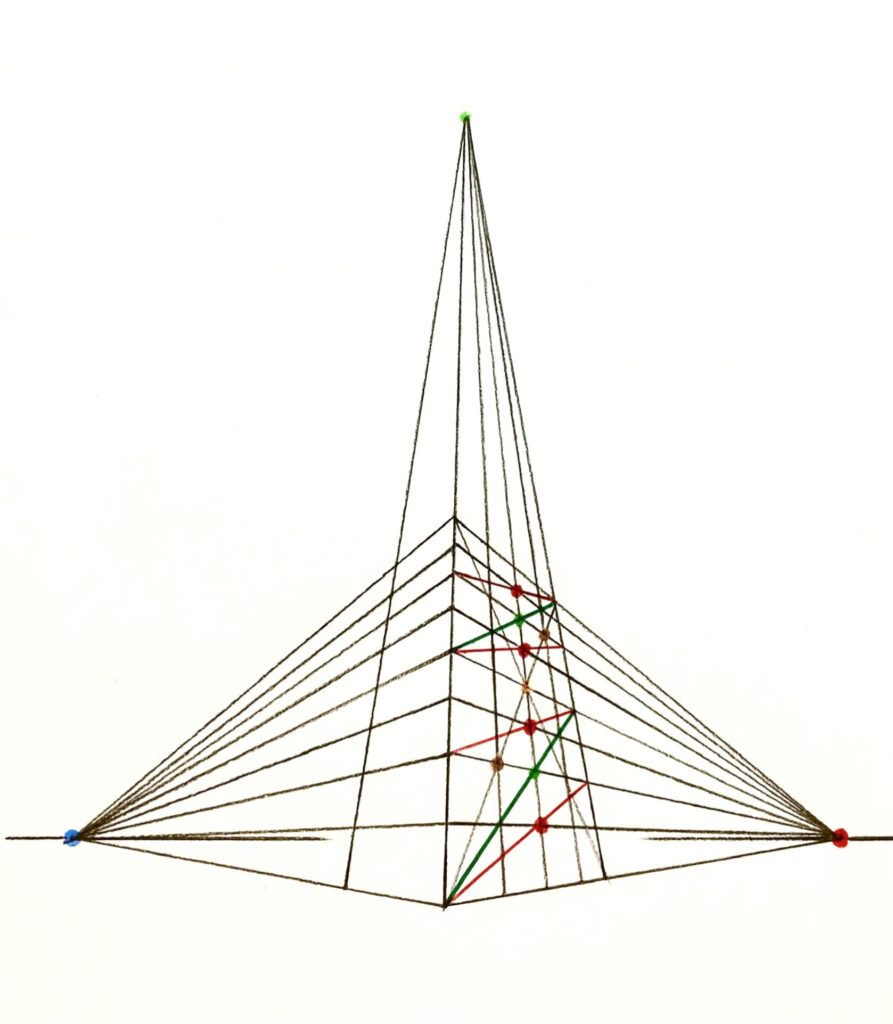

さらに、4分割する線と、箱の左側の面の右の縦辺との交点から、

アイレベル上の右側の消失点に向かって線を引くと、箱の右側の面も4分割することができます。

以下のような感じですね。

どうでしょうか？

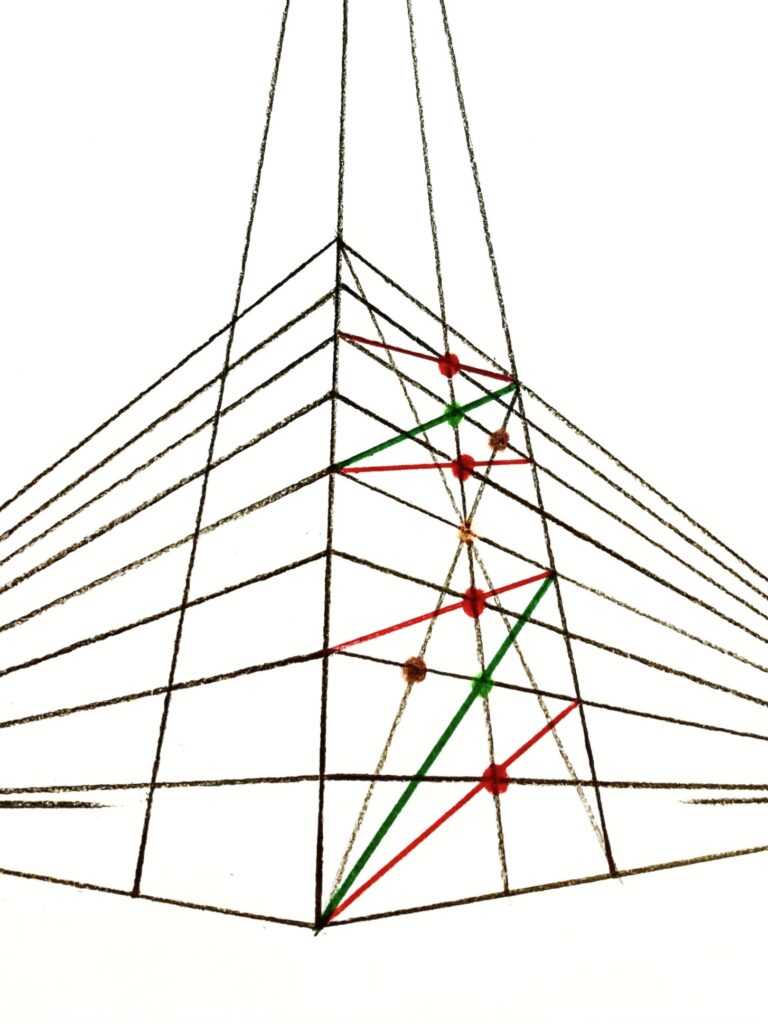

三点透視の場合、縦方向(この場合は下向き)にパースがつく(遠近感がつく)ので、

上の階と下の階とではずいぶんと高さの幅が違って見えますね。

クロ坊

1階分の高さはどの階も同じだけど、下向きにパースがついているから、下に行くほど狭く見えるんだね！

工程③ : 窓などを描いて完成

では最後に、窓などを描いていきましょう。

下準備として、縦方向にも分割しておきます。

今回は、窓の形などを考慮して、4つに分割してみます。

他の数に分割したい方は、

【簡単】パース分割法をまとめました【2・3・5・6・7・9分割】

にてその他の分割法をまとめているので参考にしてください。

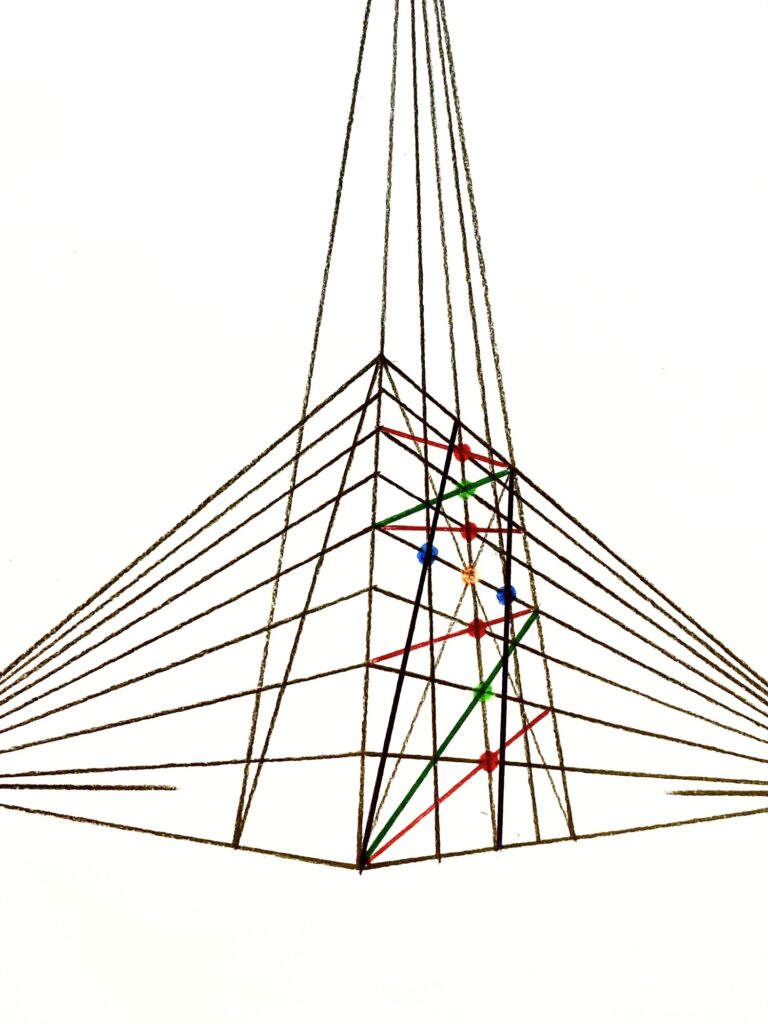

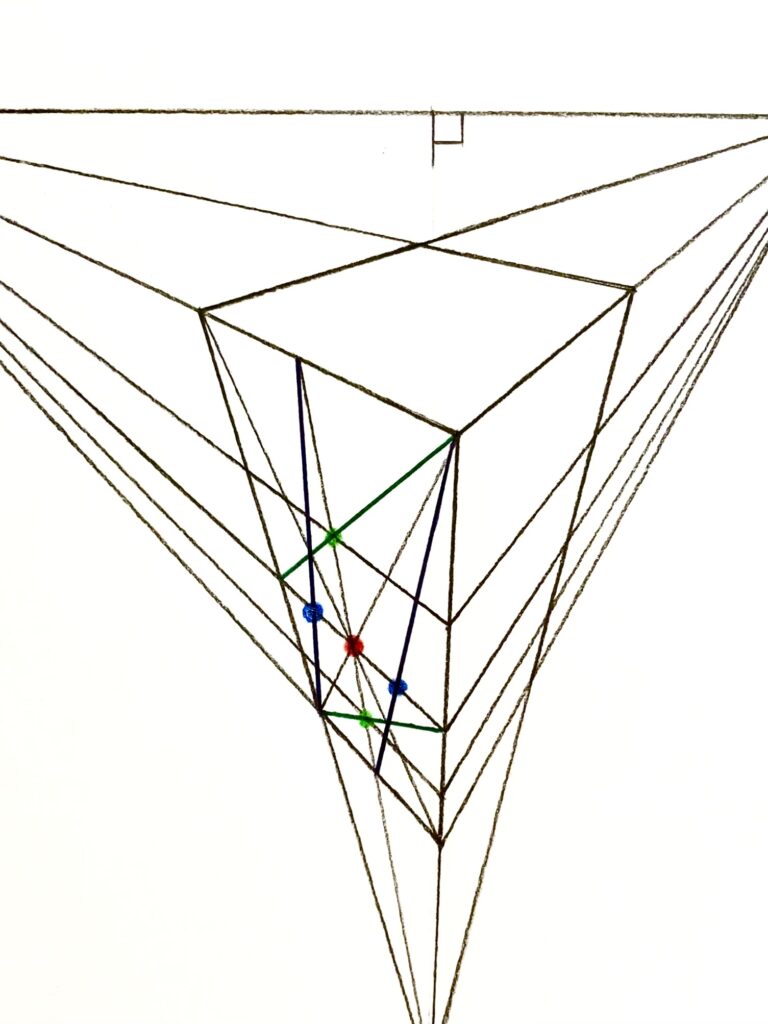

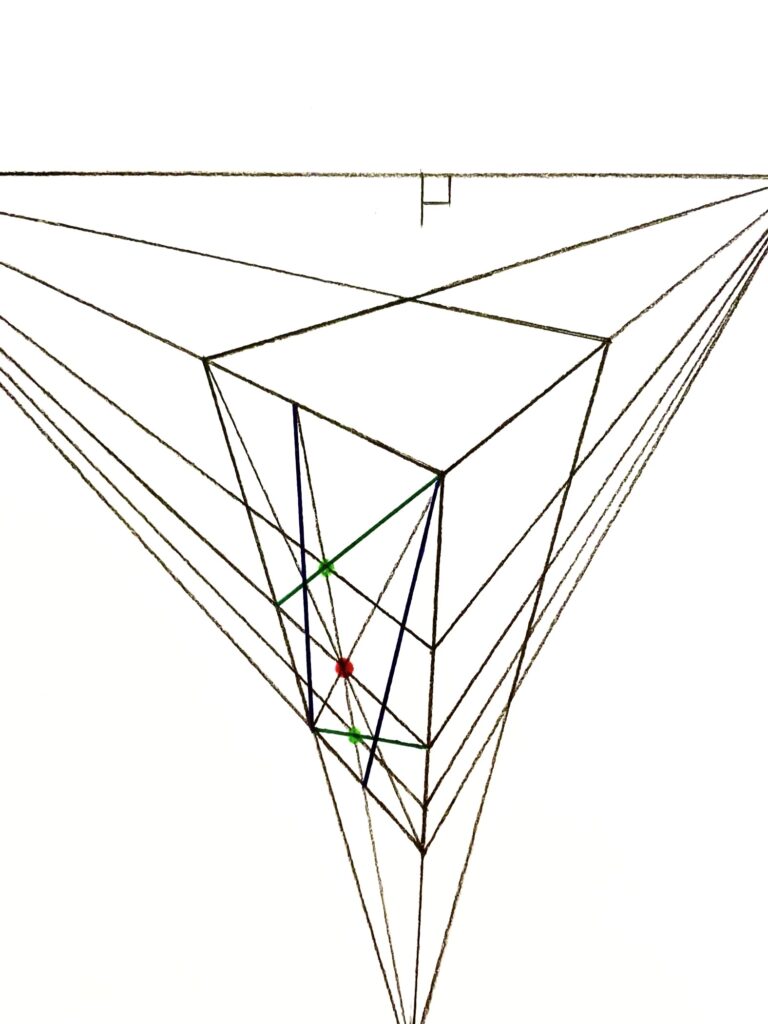

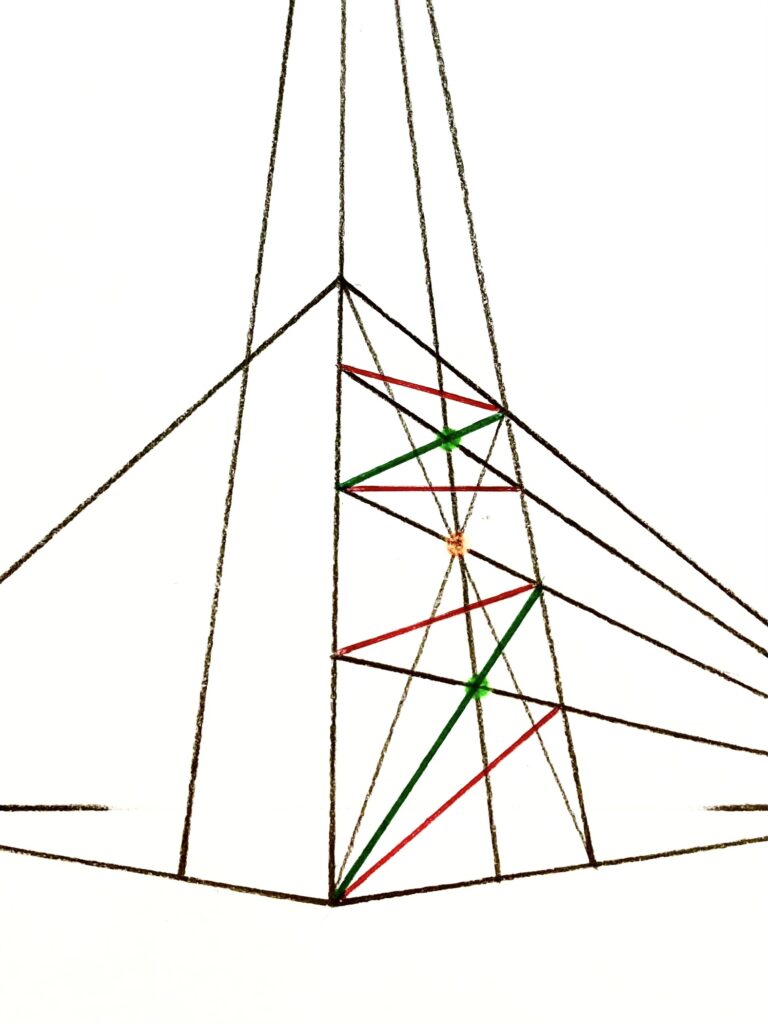

① 縦方向も4分割する

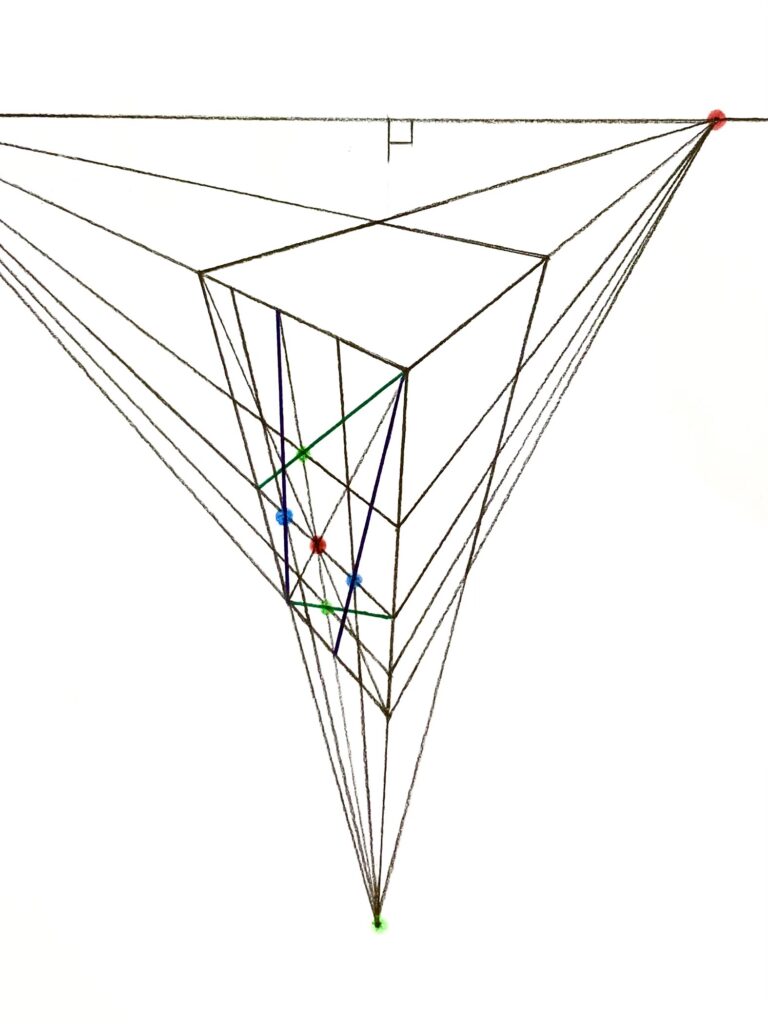

まず、以下のように、2分割してできた、縦の四角形2つに対角線(青の線)を1本ずつ引きます。

クロ坊

今回は右上から左下に引いているけど、左上から右下でもOK！

クロ坊

対角線は絵の一部ではないから、なるべく薄く引こう！

そうすると、以下のように、一番大きい長方形を横に2分割する横線との交点(青の点)が2つできますよね。

あとは、この交点(青の点)を通る縦線を引けば、縦に4分割することができます。

このとき、縦線は3つ目の縦方向の消失点を使って引きます。

以下のような感じですね。

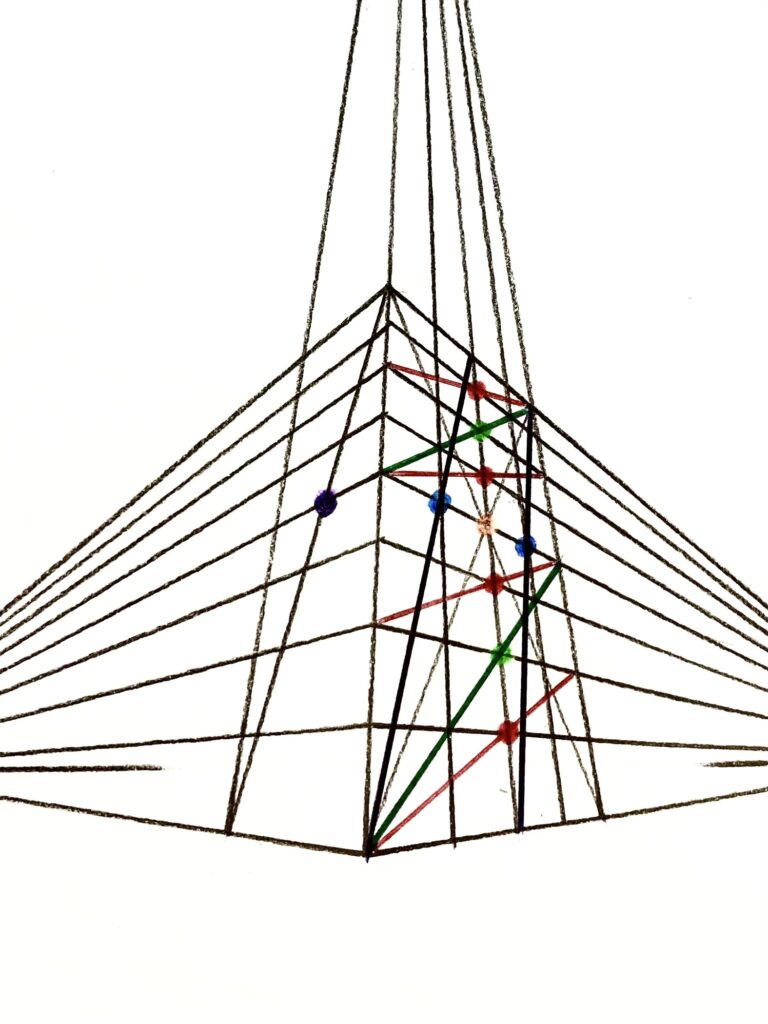

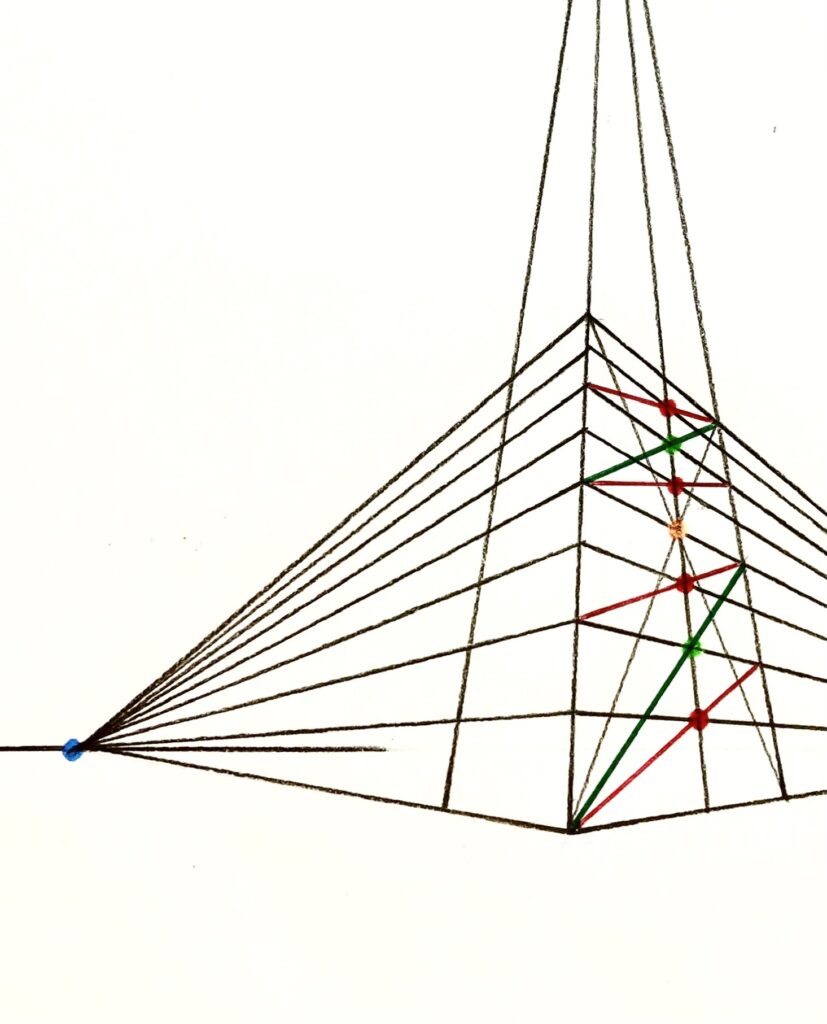

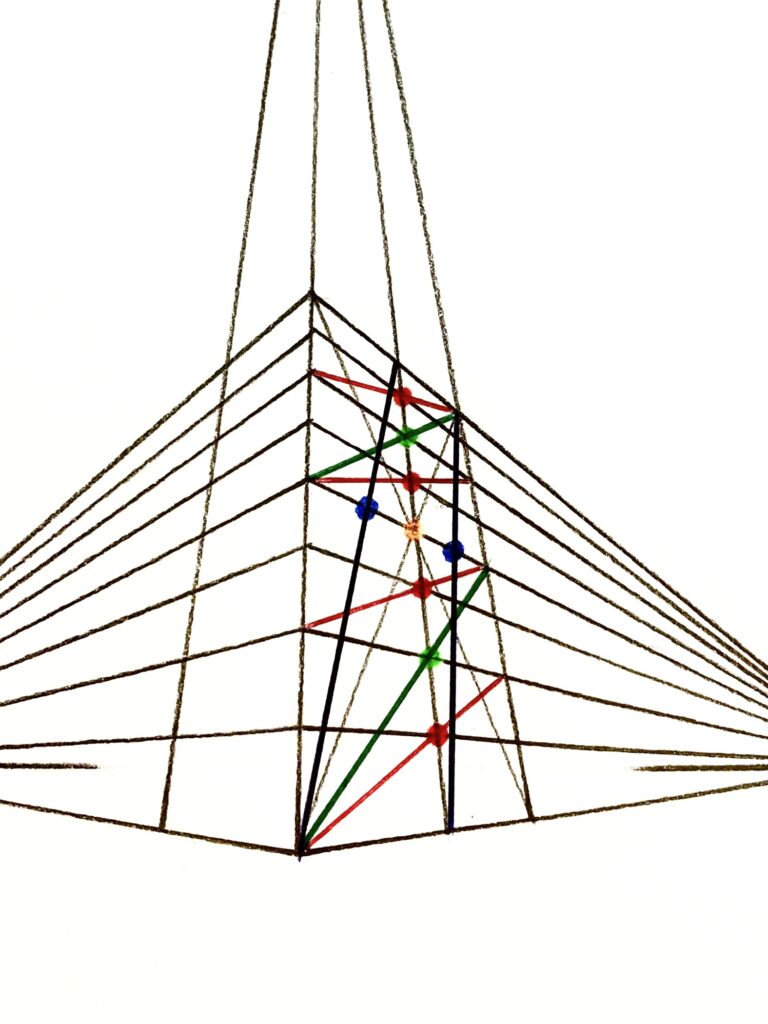

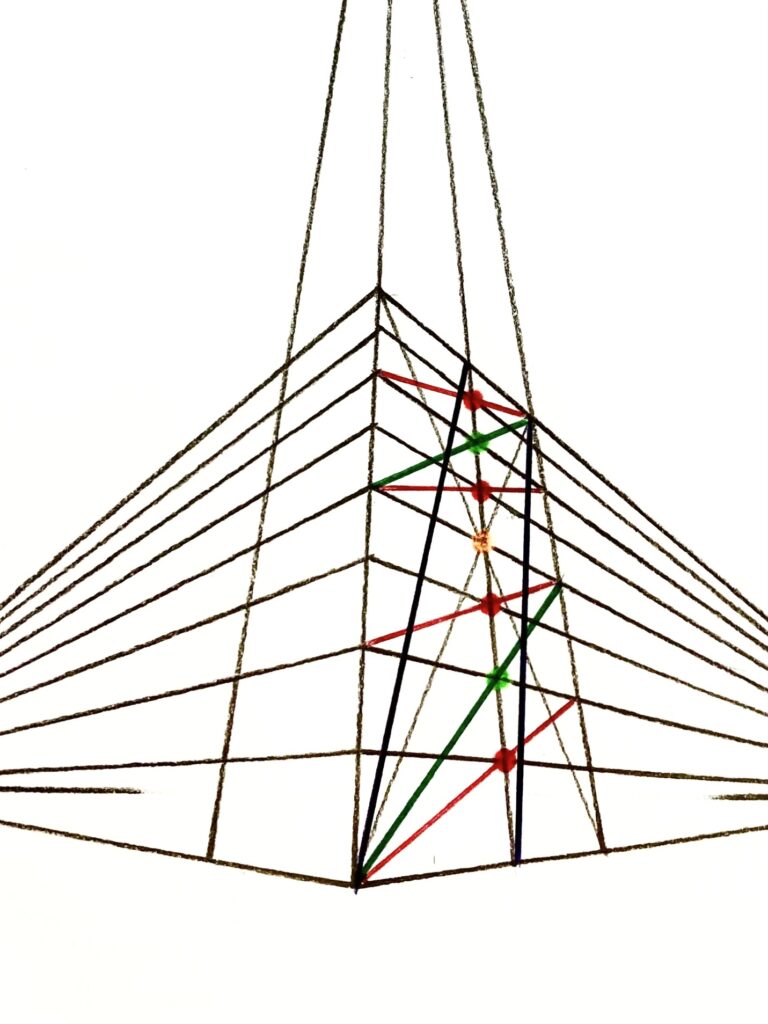

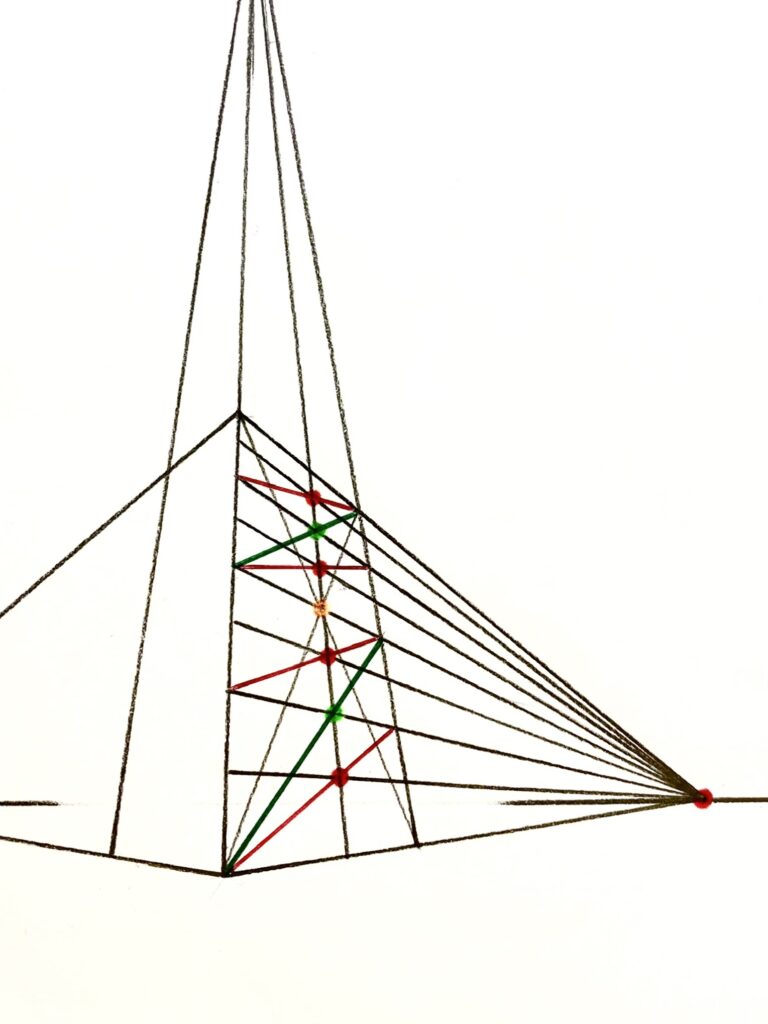

また、対角線を引かなくても縦に4分割することもできます。

以下のように、4分割する線と、一番大きい長方形に引いた対角線との交点(赤の点)が3つありますよね。

クロ坊

今回は、右上から左下に引いた対角線を使っているけど、左上から右下に引いた対角線でもOK！

この交点(赤の点)を通る縦線を引けば、縦方向に4分割することができます。

このとき、縦線は3つ目の縦方向の消失点を使って引きます。

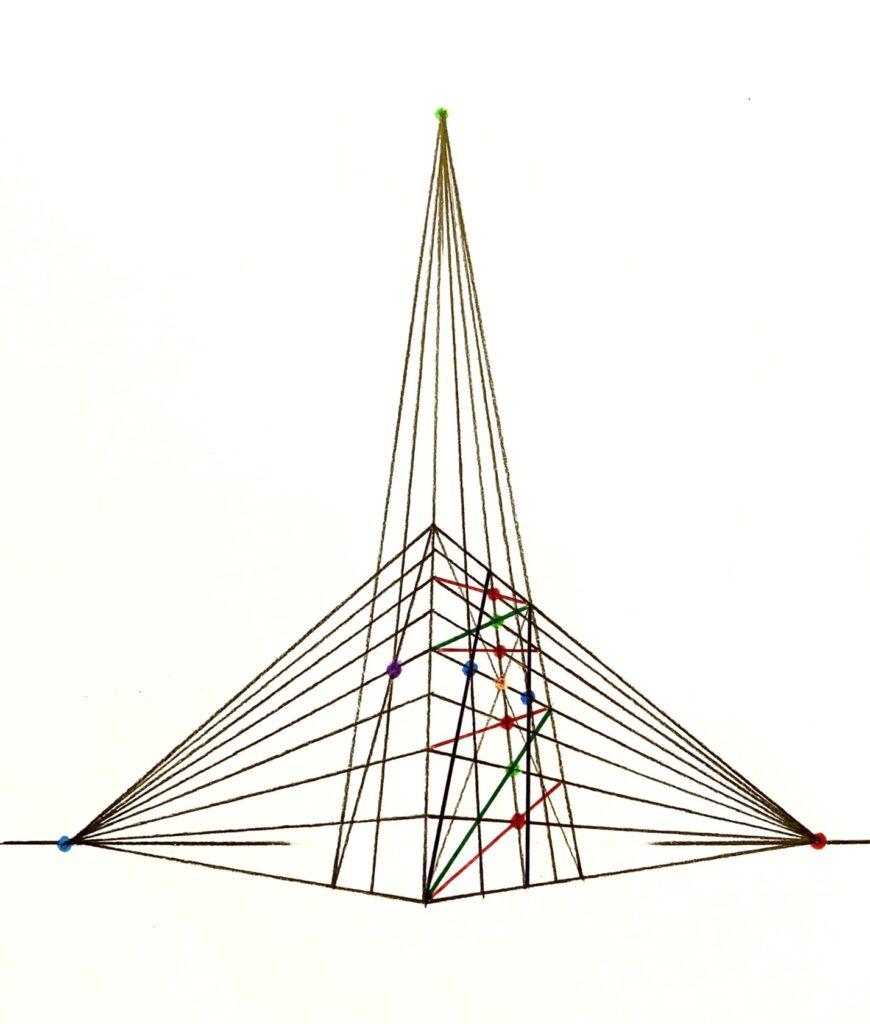

以下のような感じですね。

クロ坊

真ん中の2つ目の赤の点は、既に線が引いてあるね！

どちらの方法を使っても結果は同じになります。

慣れないうちは対角線を引いてやっても良いですが、

以上のように、既に引いてある線を利用することで、少ない線で効率よくかつ手早く分割することができます。

便利なので、ぜひ覚えておきましょう。

では、右側の面も分割してみましょう。

今回は、窓の形などを考慮して、4つに分割してみます。

他の数に分割したい方は、

【簡単】パース分割法をまとめました【2・3・5・6・7・9分割】

にてその他の分割法をまとめているので参考にしてください。

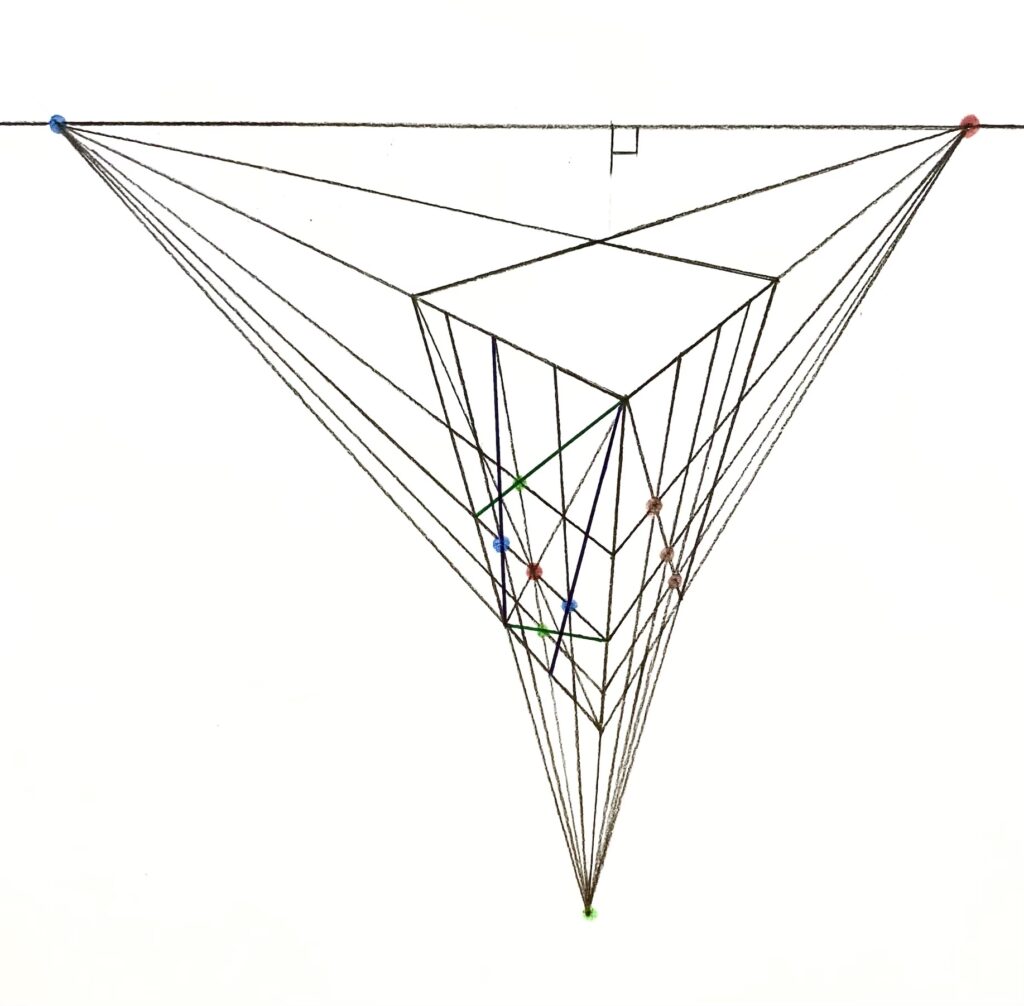

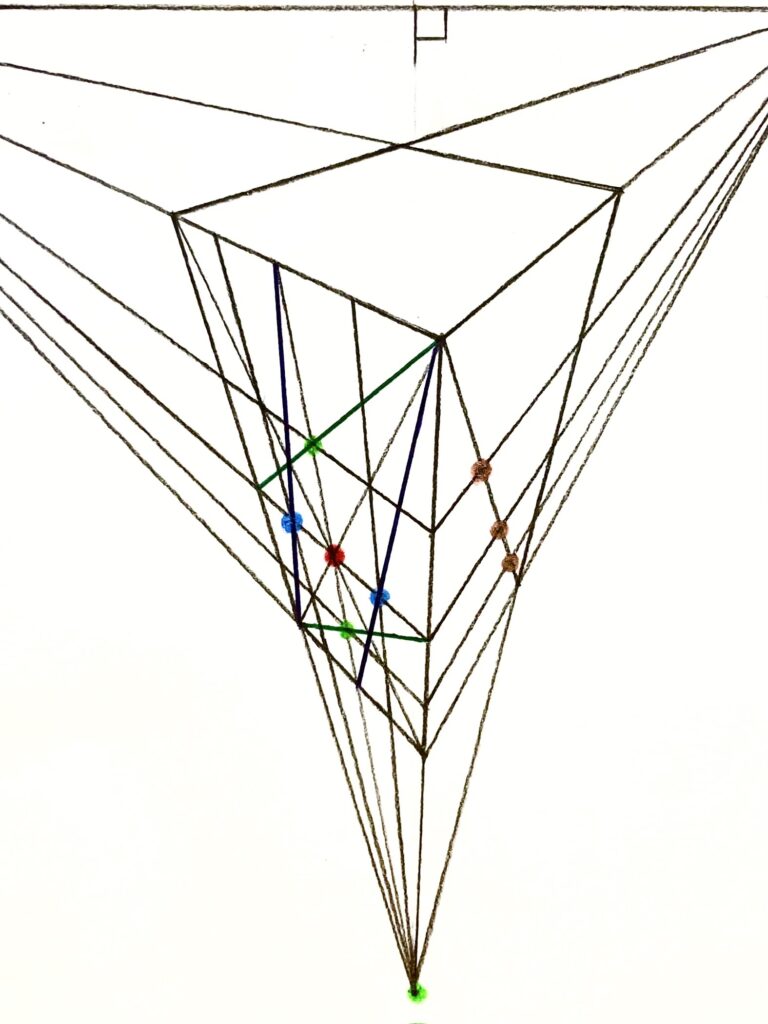

② 右側の面を縦方向に4分割する

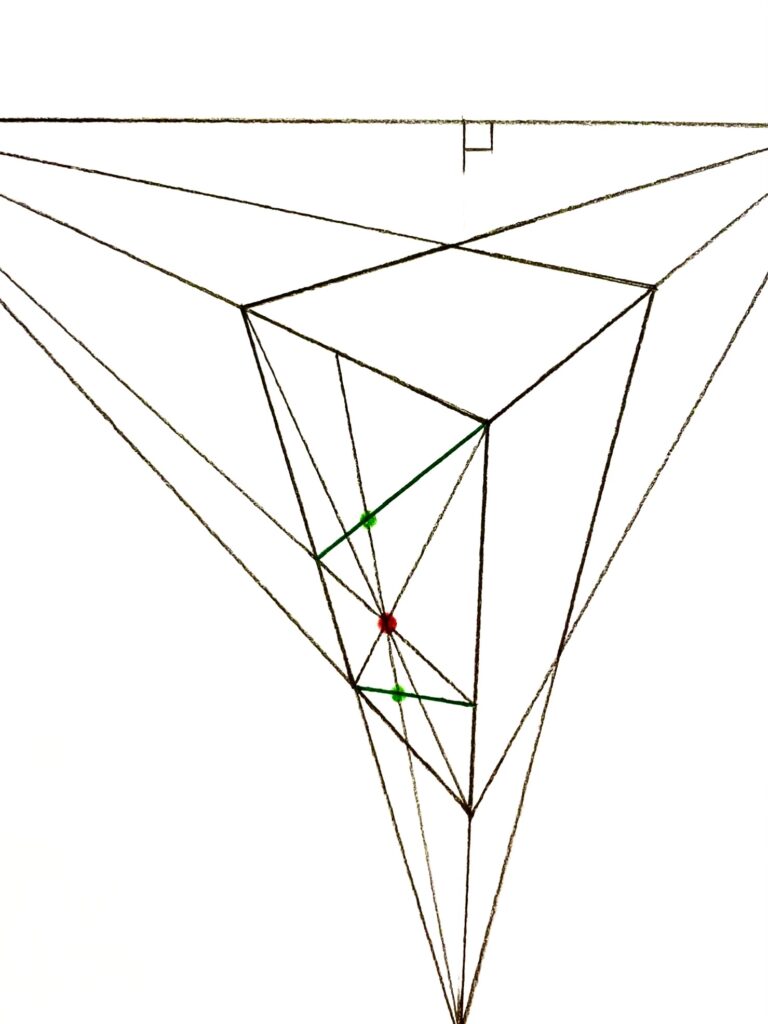

まず、以下のように、対角線を1本引きます。

クロ坊

今回は左上から右下に引いているけど、右上から左下でもOK！

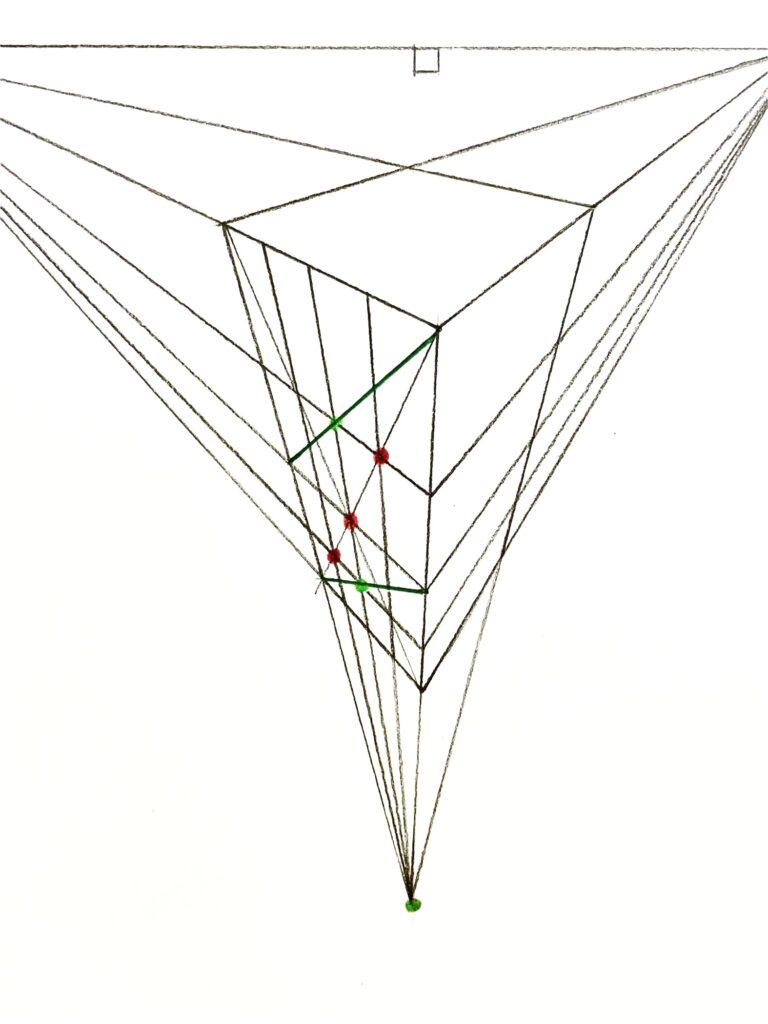

そうすると、以下のように、4分割する横線との交点(茶色の点)が3つできますよね。

あとは、この交点(茶色の点)を通る縦線を引けば、縦方向に4分割することができます。

このとき、縦線は3つ目の縦方向の消失点を使って引きます。

以下のような感じですね。

③ 窓などを描いて完成

あとは、窓などを描いて完成です。

窓などを描くときも、きちんと適切な消失点を使って描きましょう。

例えば、箱の左側の面であれば、縦線は3つ目の縦方向の消失点、

横の線はアイレベル上の左側の消失点を使って描きます。

一方、箱の右側の面であれば、縦線は同じく3つ目の縦方向の消失点ですが、

横の線はアイレベル上の右側の消失点を使って描きます。

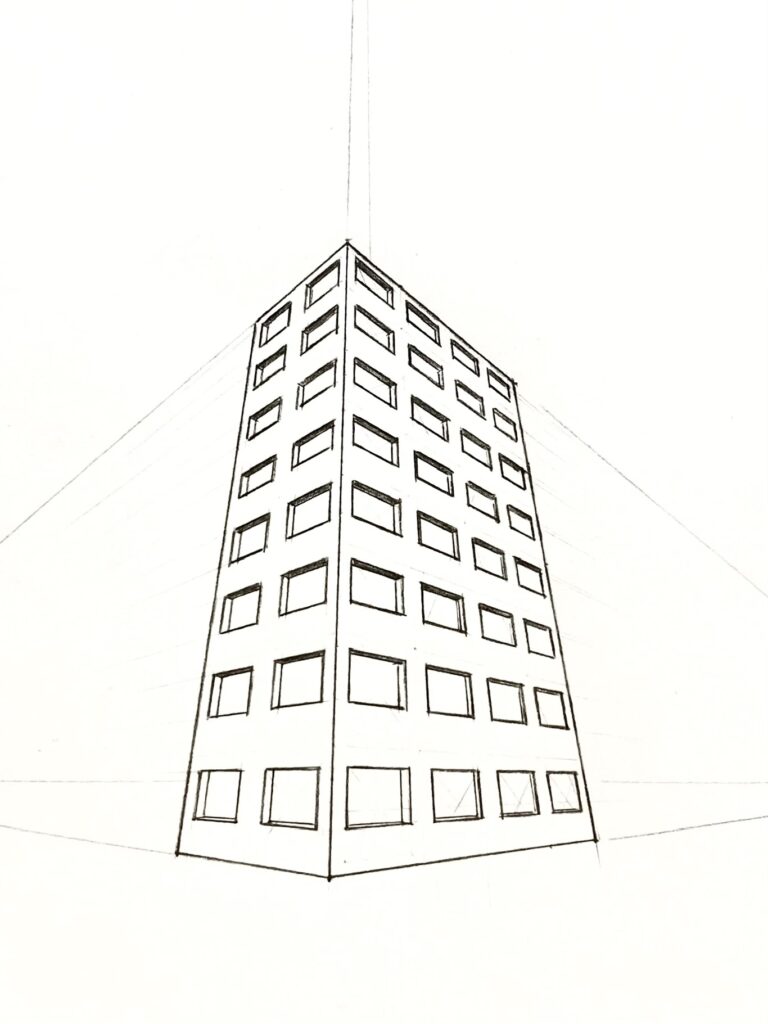

では続いて、アオリ(見上げる構図)のビルの描き方です。

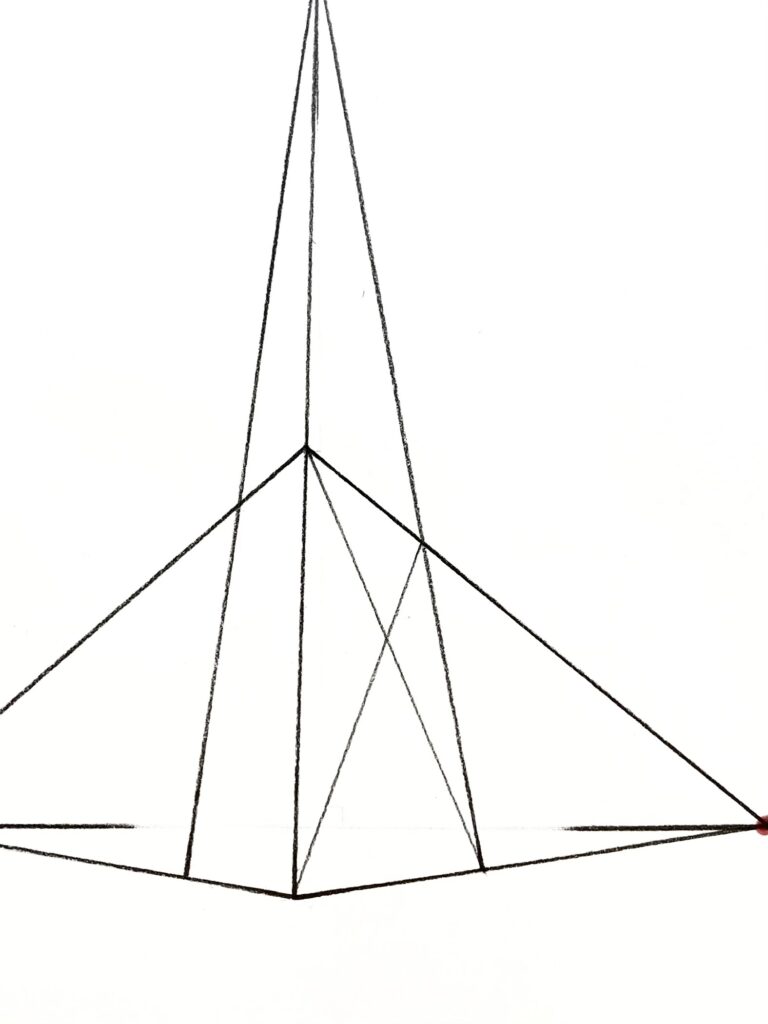

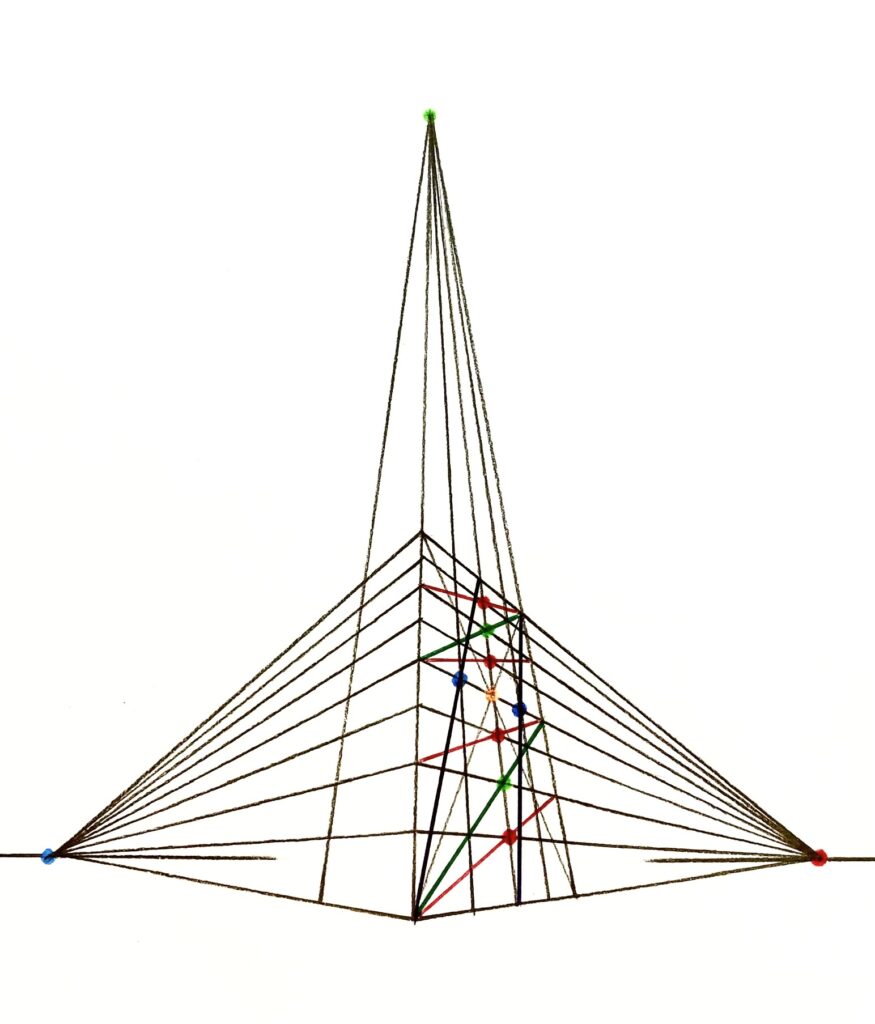

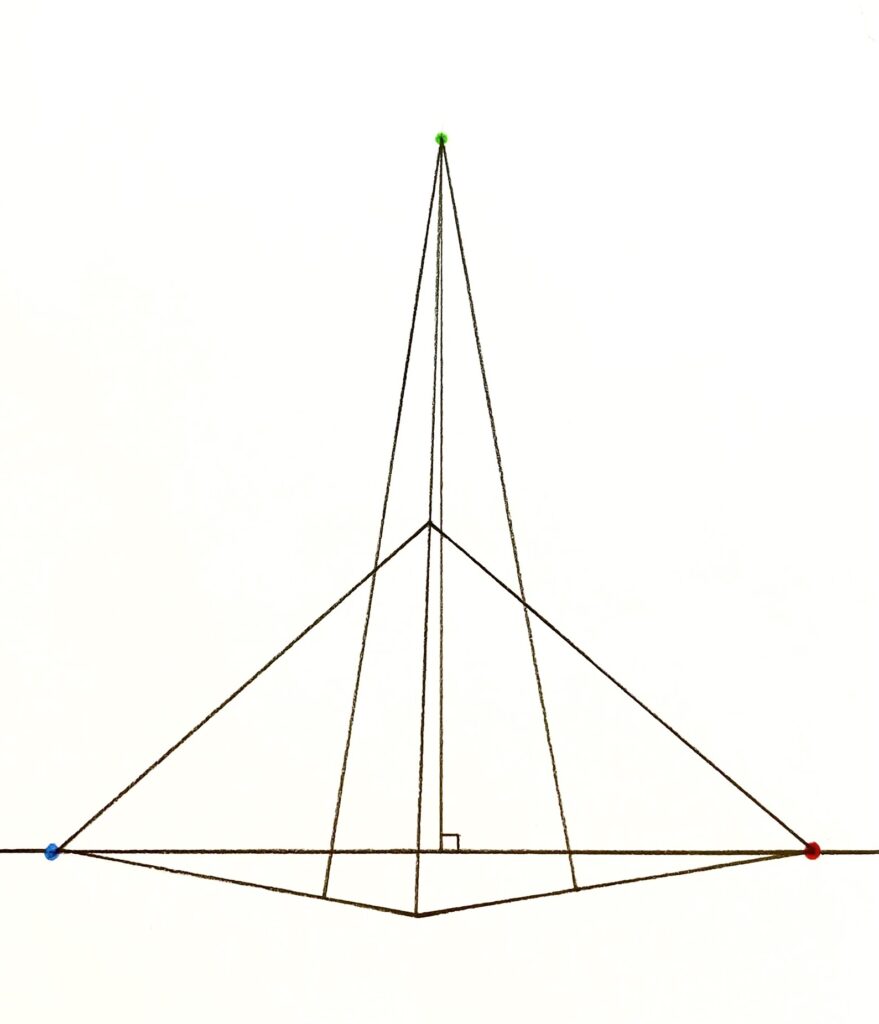

といっても、これまで描いてきたフカンのビルの描き方と基本的には同じです。
