✔︎ 本記事の内容
1.パース・透視図法 増殖の方法をわかりやすく解説【簡単 初心者向け】
2.柱と壁、柱と壁…のように、違う幅を等間隔に増やす方法
3. 増殖を使った一点透視図法、二点透視図法のタイルの描き方
4.パース・透視図法 分割法【2・3・4・5・6・7・8・9・10分割】
5.パース・透視図法 増殖と分割の違いや、使い分け
6.二点透視図法における増殖の方法
7.パース・透視図法の勉強にわかりやすくてオススメの本1冊
この記事を書いている僕は、パース(透視図法)の勉強は3年ほどです。
普段、パースを使って絵を描いています。
こういった僕がわかりやすく解説していきます。
目次
パース・透視図法 増殖の方法をわかりやすく解説【簡単 初心者向け】
まずは、わかりやすいように、パースのついていない(遠近感のついていない)平面を増殖してみましょう。
まずは、パースのついていない平面を増殖してみよう

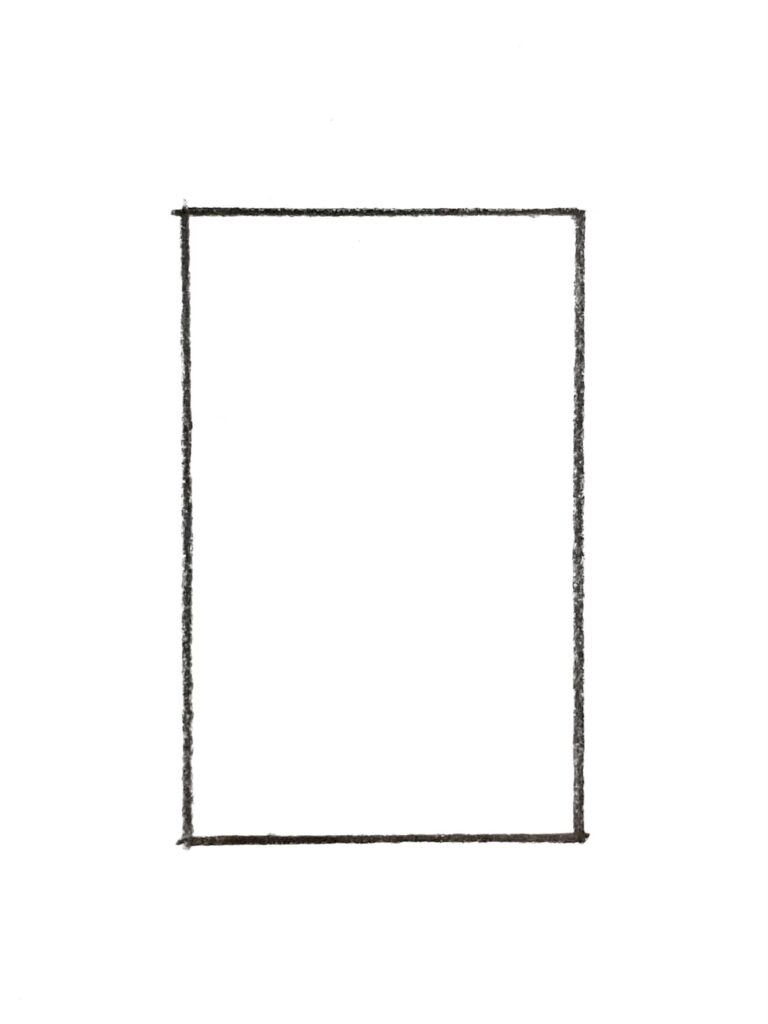

以下のように、長方形があります。
この長方形を右へ1枚増やしてみましょう。
長方形を右に1枚増やしてみよう

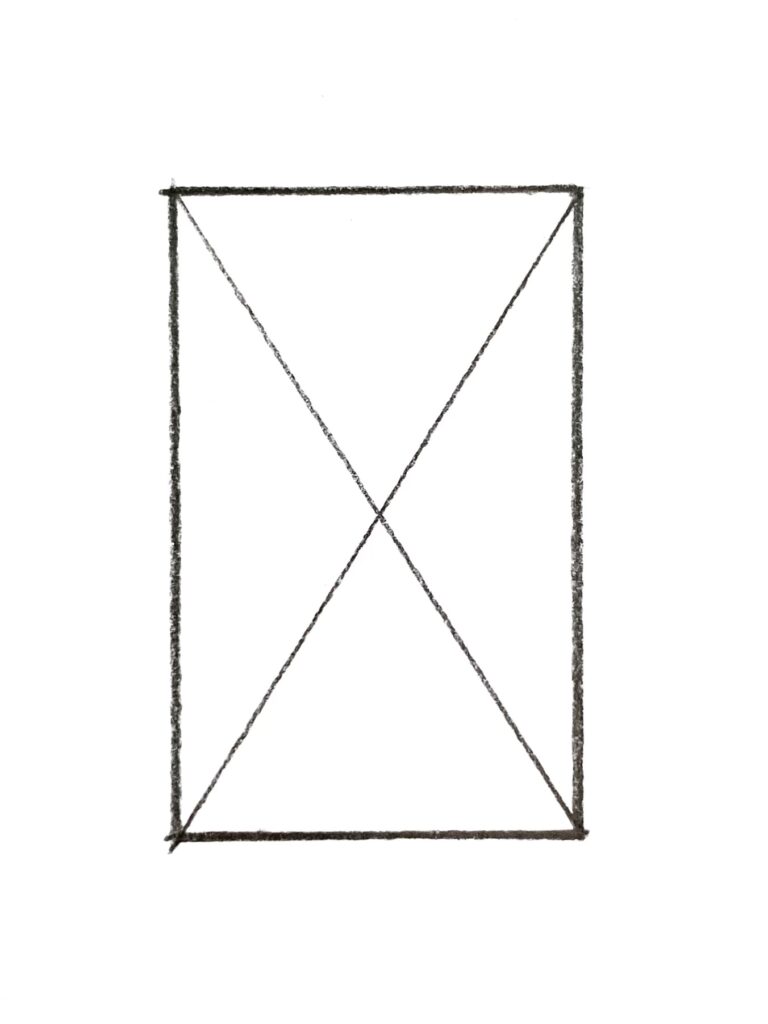

① 長方形に対角線を2本引く
まず、以下のように、長方形に対角線を2本引きます。
そうすると、以下のように、対角線が交わるところに交点(赤の点)ができますよね。

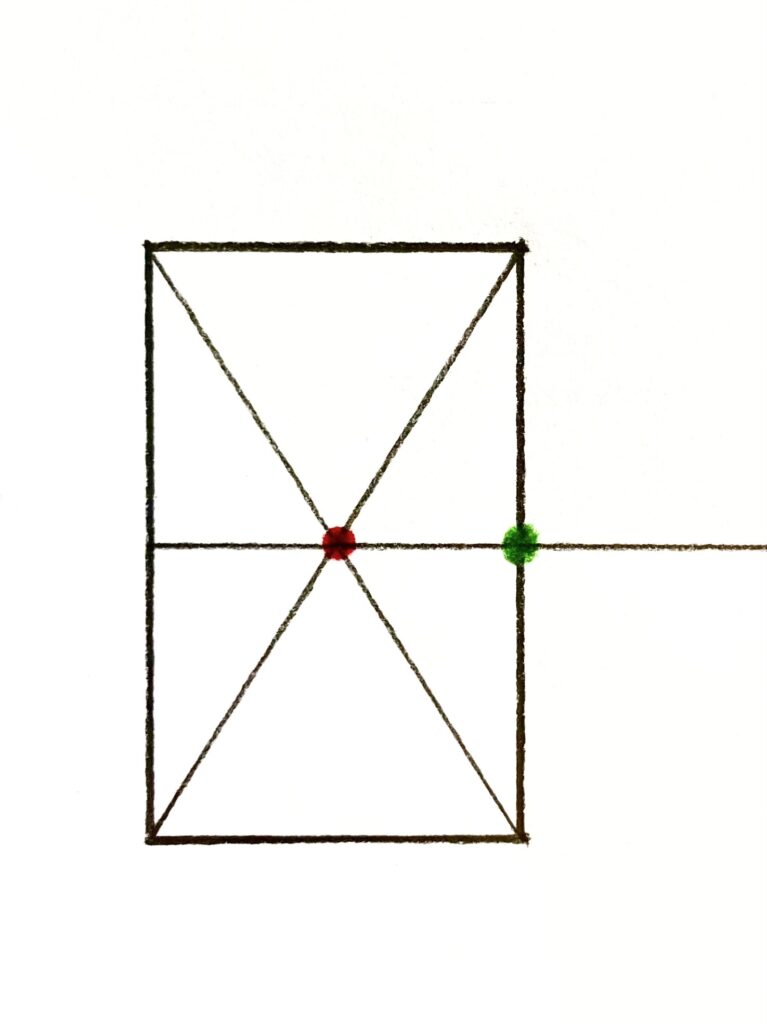

② 対角線の交点(赤の点)から、右に向かって線を引く

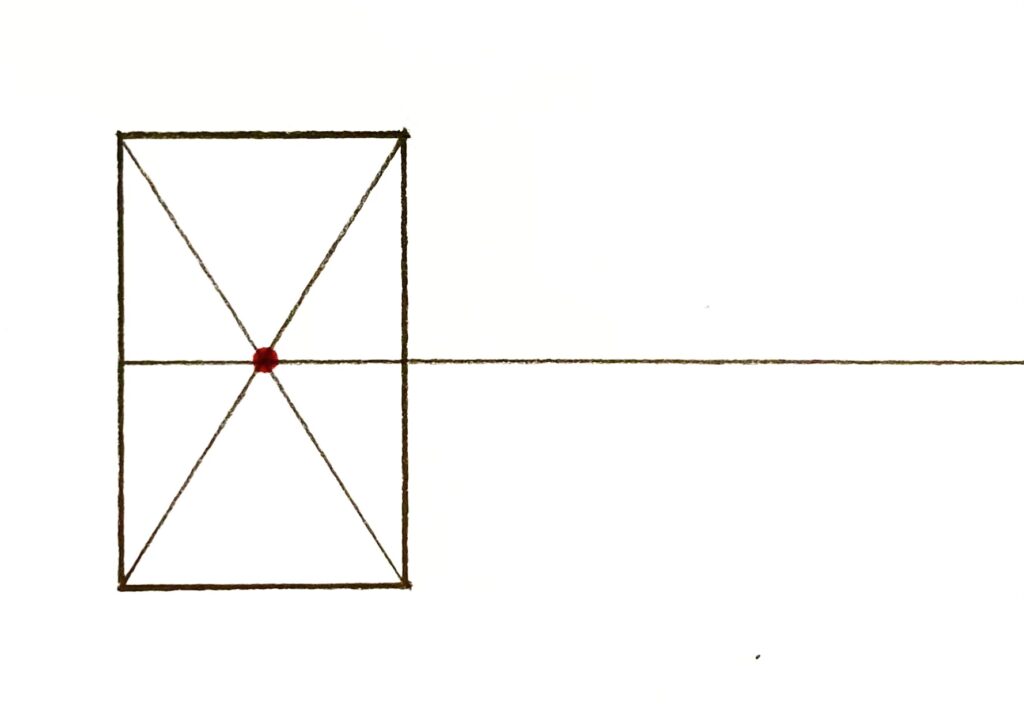

そしたら次に、対角線の交点(赤の点)から、右に向かって直線を引きます。
このとき、直線は長方形の上下2辺に平行に引きます。
以下のような感じですね。

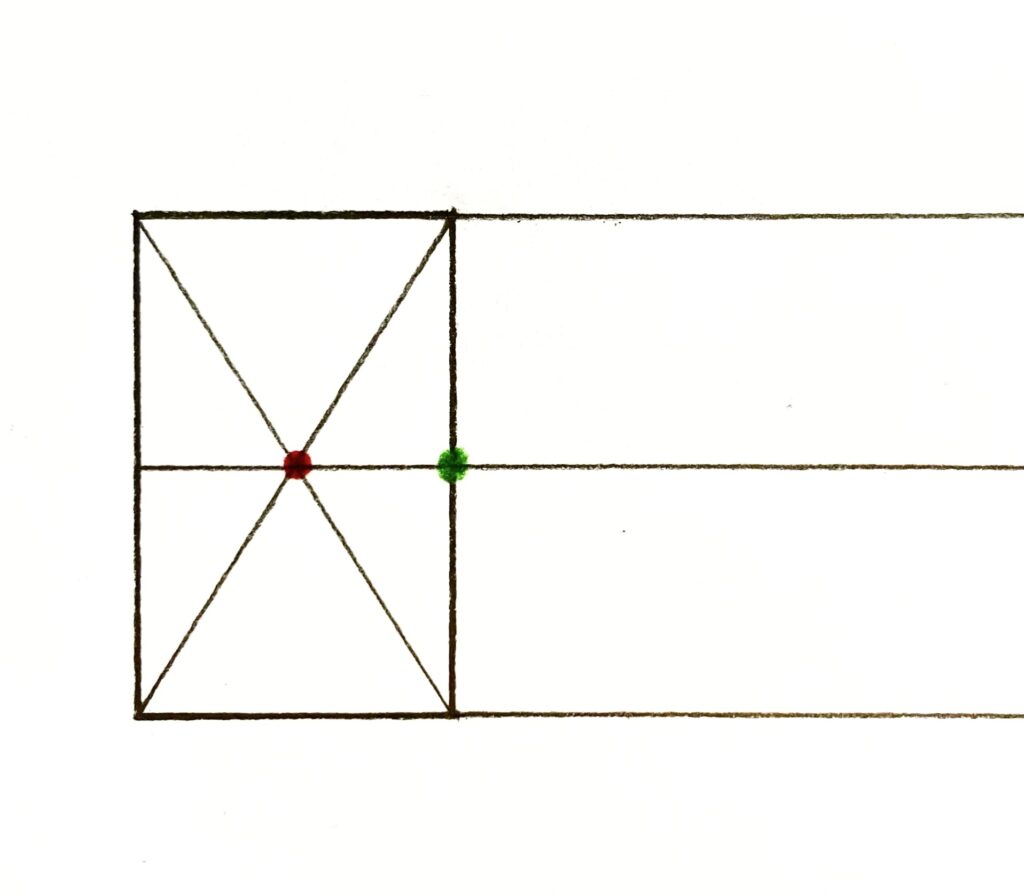

そうすると、以下のように、長方形の右側の縦辺との交点(緑の点)ができますよね。
そしたら、ついでに長方形の上下2辺も延長しておきます。
以下のような感じですね。
③ 長方形の左側の角から、交点(緑の点)を通る線を引く

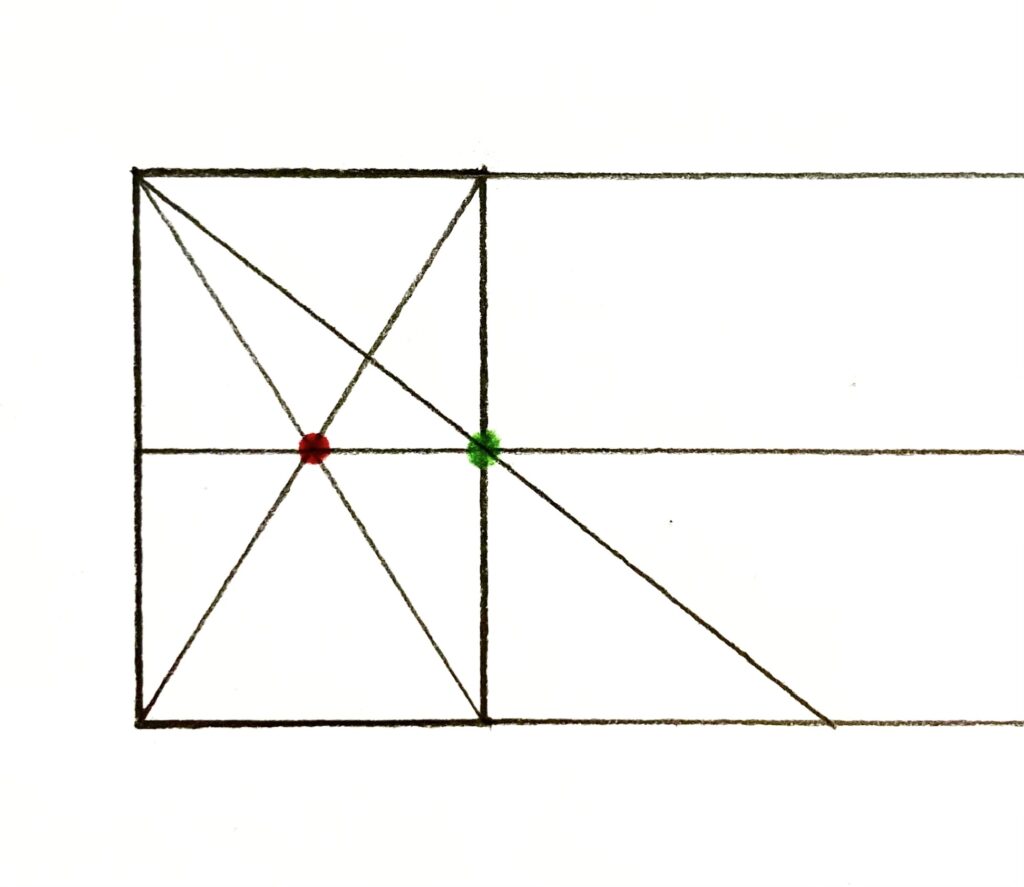

そしたら、長方形の左側の角から、この交点(緑の点)を通る線を引きます。
以下のような感じですね。
今回は上の角から引いているけど、下の角から引いてもOK！

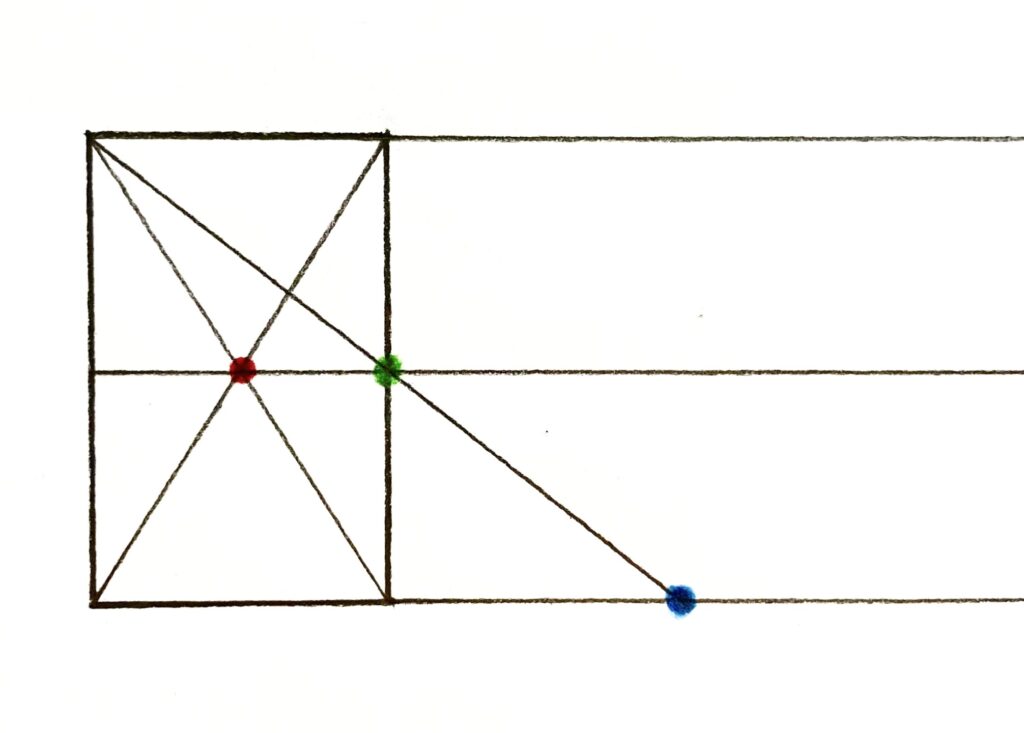

そうすると、以下のように、長方形の上下2辺を延長した線(この場合は下の線)との交点(青の点)ができますよね。

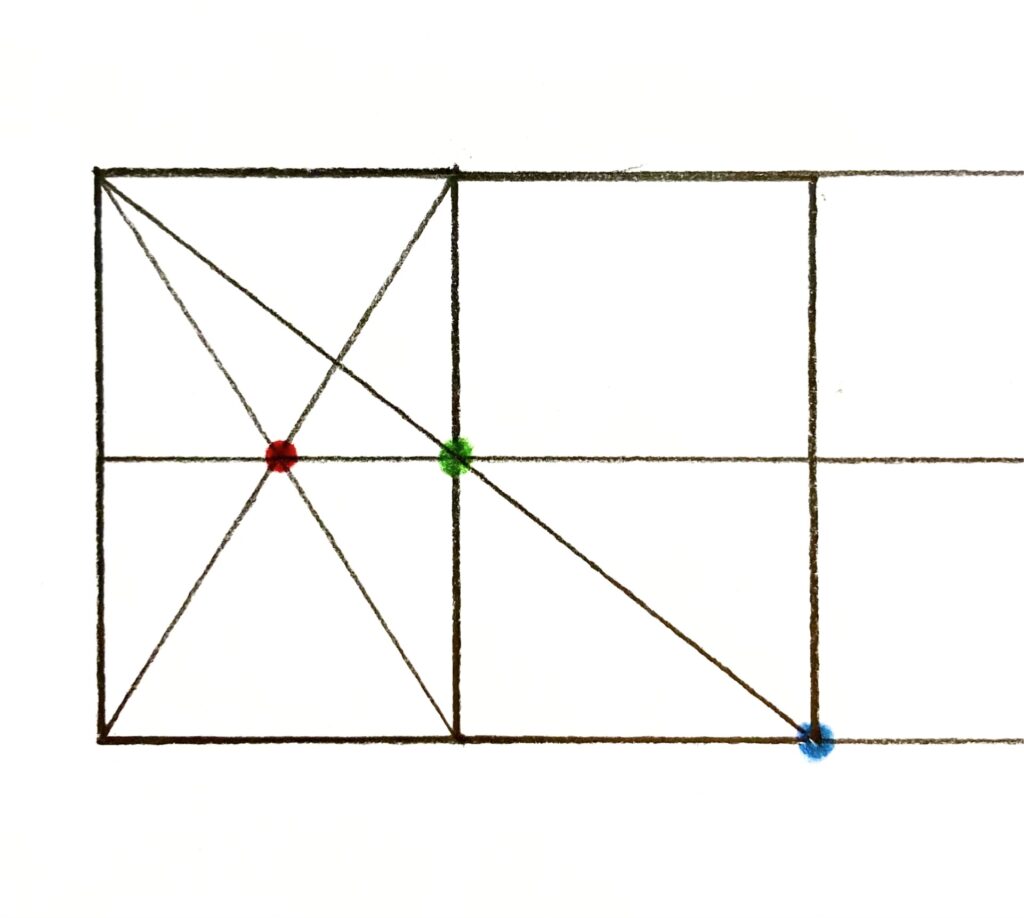

あとは、この交点(青の点)を通り、長方形の上下2辺の延長線に垂直な線を引けば、増殖の完成です。
以下のような感じですね。
では、もう1枚増やしてみましょう。
長方形を右にもう1枚増やしてみよう

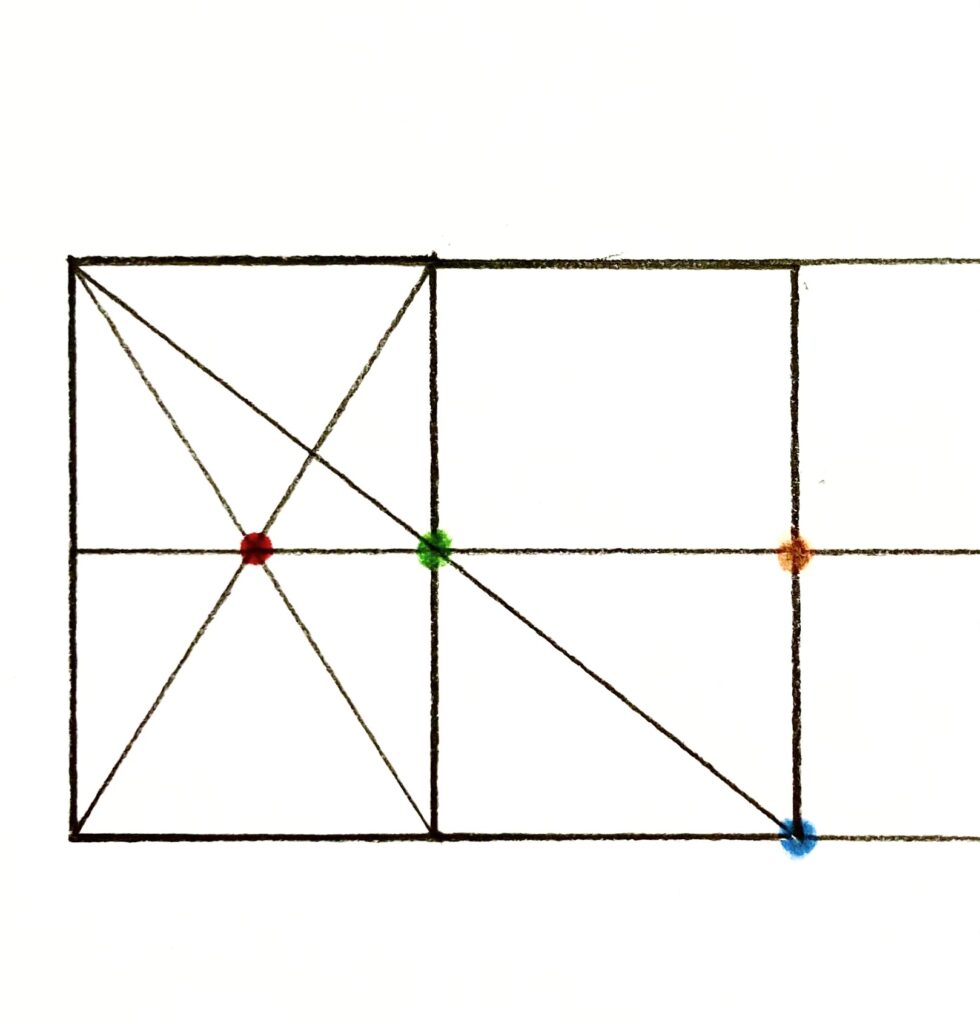

以下のように、1枚目の長方形に引いた対角線の交点(赤の点)から右に向かって引いた線と、
2枚目の長方形の右側の縦辺との交点(オレンジの点)ができているので、
以下のように、2枚目の長方形の角から、この交点(オレンジの点)を通る線を引きます。

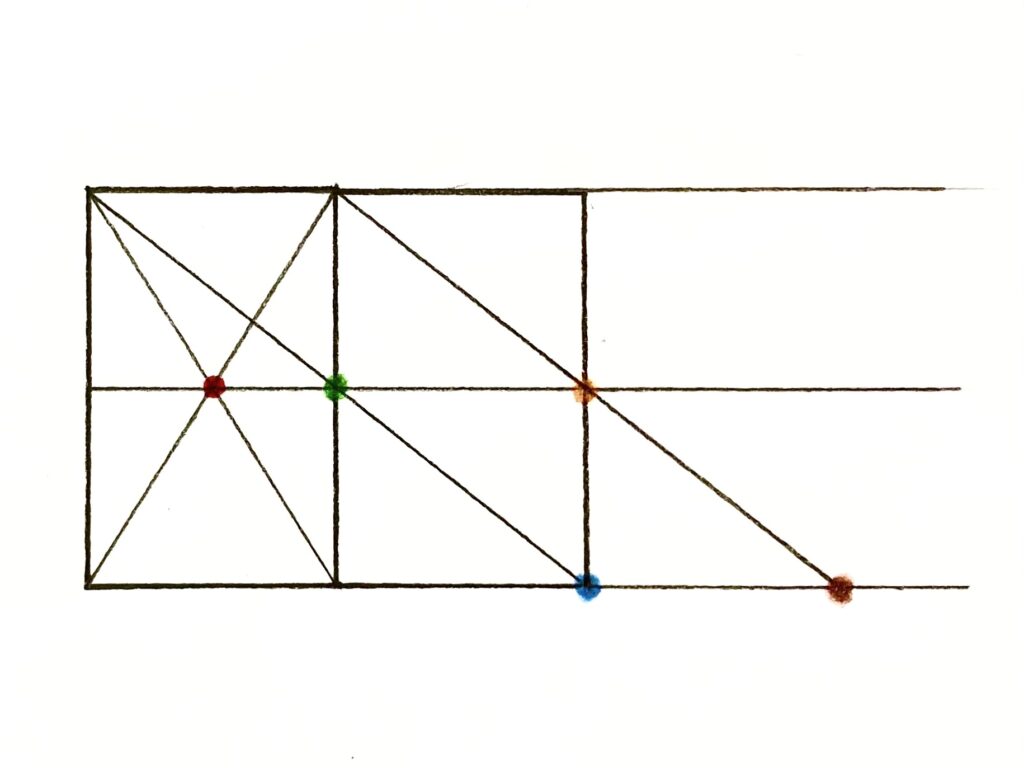

そうすると、以下のように、先程引いた線と、長方形の上下2辺(この場合は下の辺)を延長した線との交点(茶色の点)ができますよね。
あとは、この交点(茶色の点)を通り、長方形の上下2辺の延長線に垂直な線を引けば、
同じ大きさの長方形を右にもう1枚増やすことができます。
以下のような感じですね。
これを繰り返すと、いくつも同じ形を増やすことができます。
また、上にも増殖することができます。
上に増殖する場合も、やり方は全く同じです。
では、上にも増殖してみましょう。
長方形を上に増やしてみよう
① 対角線の交点(赤の点)から、上に向かって線を引く

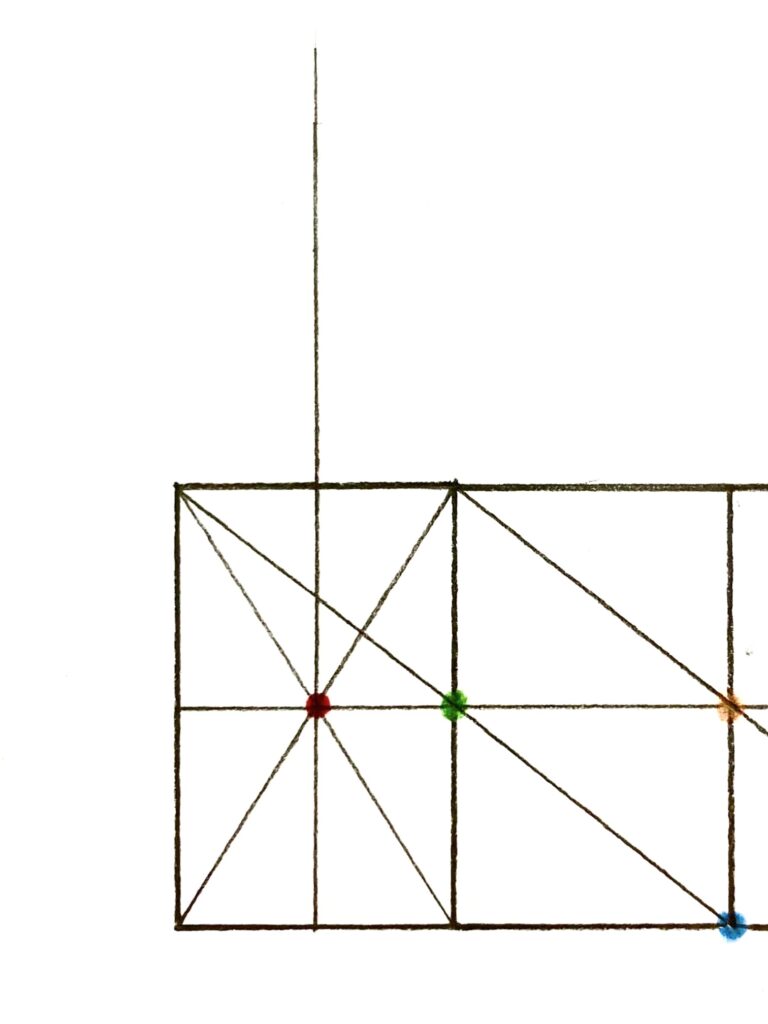

まず、1枚目の長方形に引いた対角線の交点(赤の点)から上に向かって直線を引きます。
このとき、直線は長方形の左右の縦辺に平行に引きます。
以下のような感じですね。

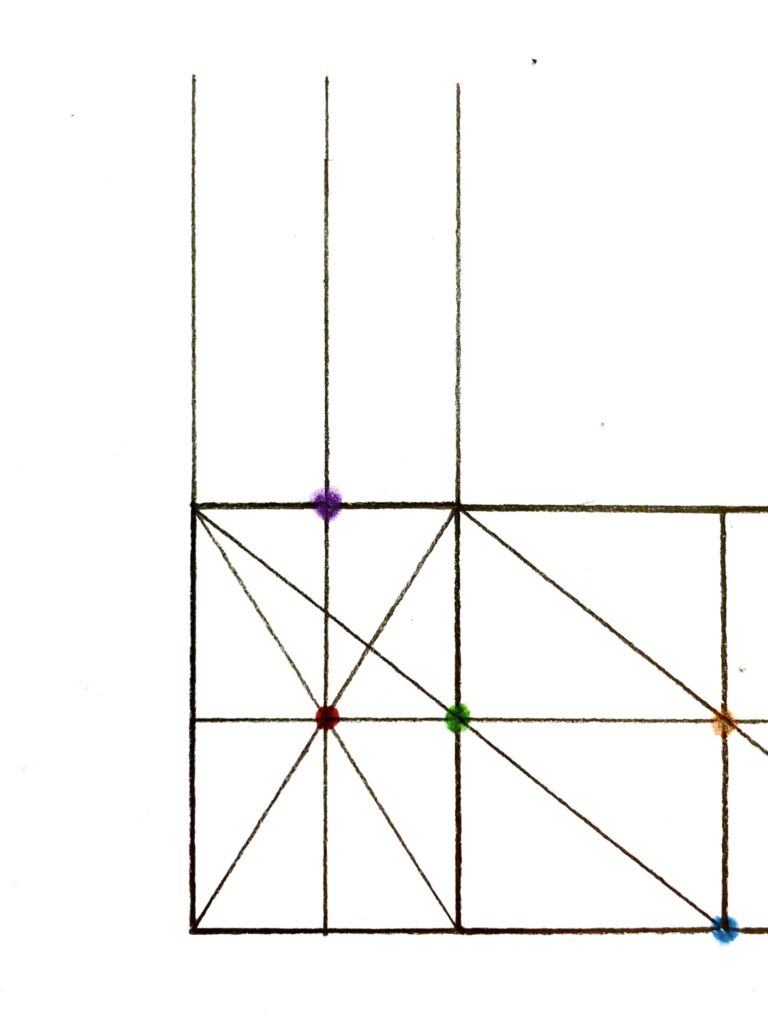

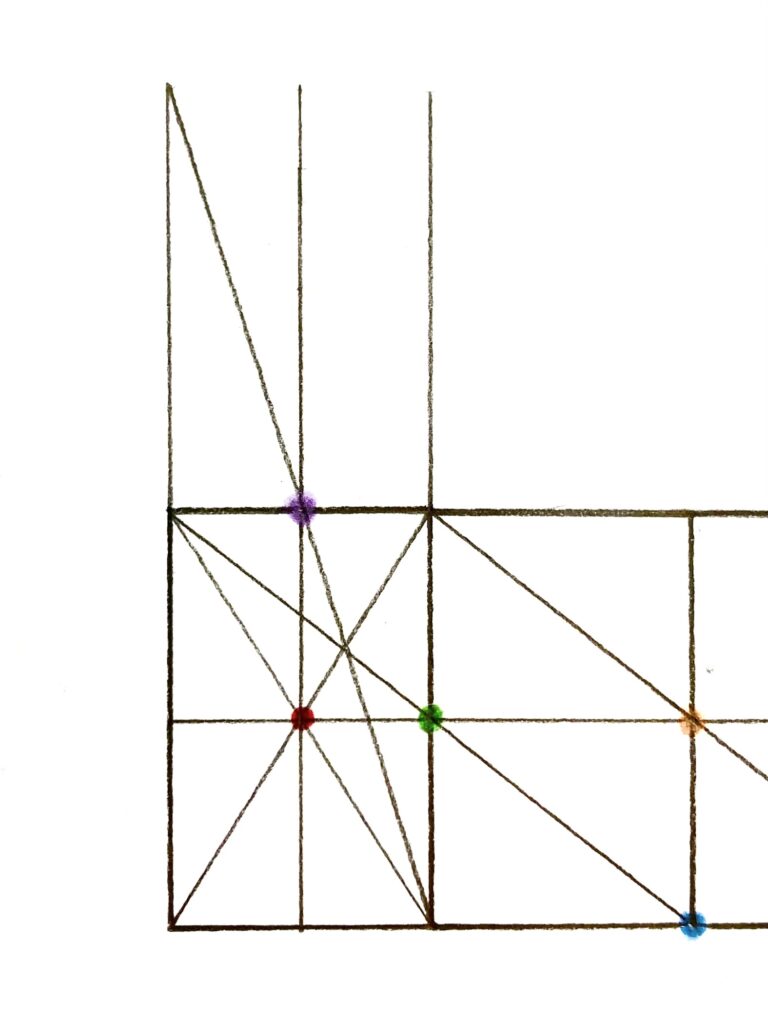

そうすると、以下のように、長方形の上の横辺との交点(紫の点)ができますよね。
そしたら、ついでに長方形の左右の縦辺も延長しておきます。
以下のような感じですね。
② 長方形の下の角から、交点(紫の点)を通る線を引く
そしたら、長方形の下の角から、この交点(紫の点)を通る線を引きます。
以下のような感じですね。
今回は右の角から引いているけど、左の角から引いてもOK！
そうすると、以下のように、長方形の左右の縦辺を延長した線(この場合は左の線)との交点(黄色の点)ができますよね。
あとは、この交点(黄色の点)を通り、長方形の左右の縦辺の延長線に垂直な線を引けば、増殖の完成です。
以下のような感じですね。
パース・透視図法 増殖の方法
では、実際にパースがついた状態で増殖してみましょう。
といっても、これまでやってきたパースがついていない状態での増殖とやり方は全く同じです。
それでは、やっていきましょう。
まず、以下のように、一点透視の平面を描きます。
このとき、アイレベルを濃く引くと、このあと混乱する原因になるので、できるだけ薄く引くのがポイントです。
または、消してもOKです。
一点透視図法の描き方がよくわからないという方は、
【簡単】一点透視図法の描き方 手順をわかりやすく解説【中学生OK】
にてわかりやすく解説しているので参考にしてください。
パースでは、基本的に一点透視の状態の平面を増殖していくことが多いので、今回は一点透視の平面を描きます。
二点透視図法における増殖の方法は、後述するのでお待ちください。
では、この長方形を右へ1枚増やしてみましょう。
パースがついた長方形を右に1枚増やしてみよう
① 長方形に対角線を2本引く
まず、以下のように、長方形に対角線を2本引きます。
アイレベルはややこしいので、消しているよ

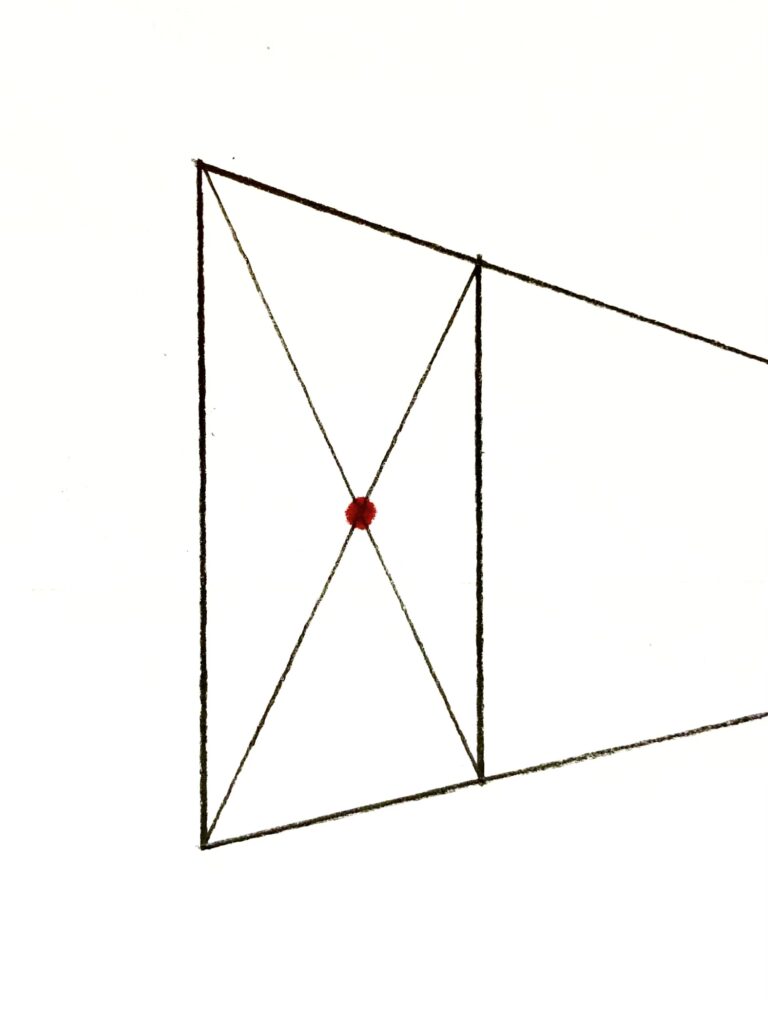

そうすると、以下のように、対角線が交わるところに交点(赤の点)ができますよね。
② 対角線の交点(赤の点)から、消失点に向かって線を引く

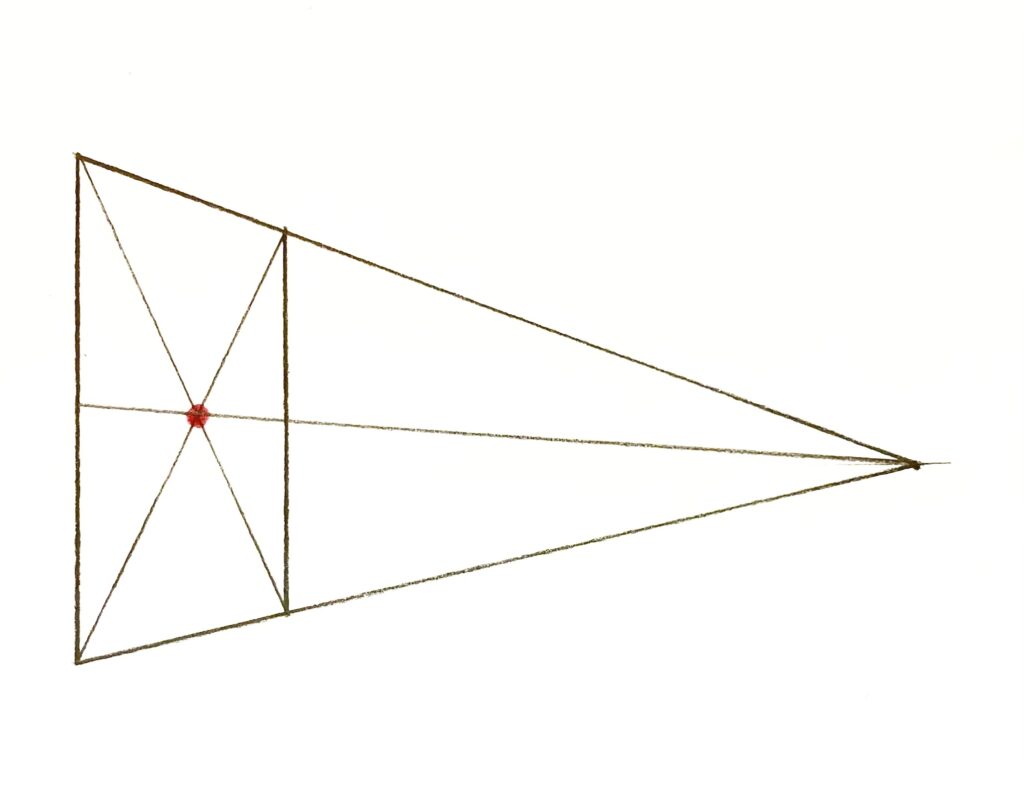

そしたら次に、対角線の交点(赤の点)から、消失点に向かって線を引きます。
以下のような感じですね。

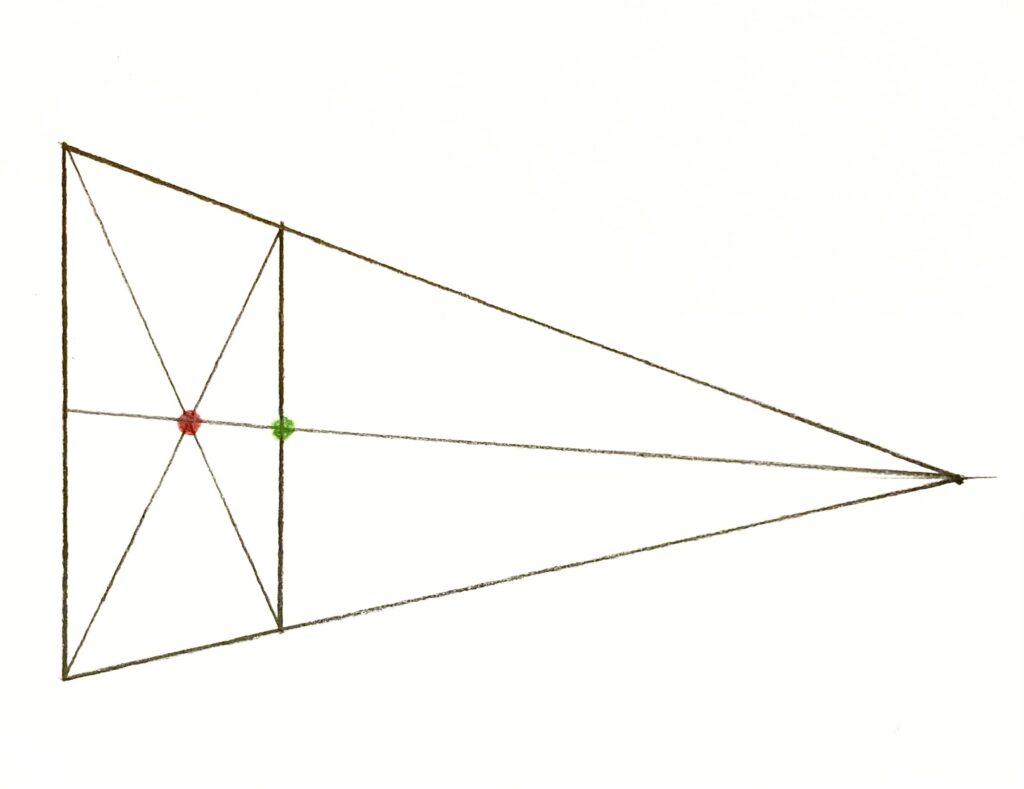

そうすると、以下のように、長方形の奥側の縦辺との交点(緑の点)ができますよね。
③ 長方形の手前の角から、交点(緑の点)を通る線を引く

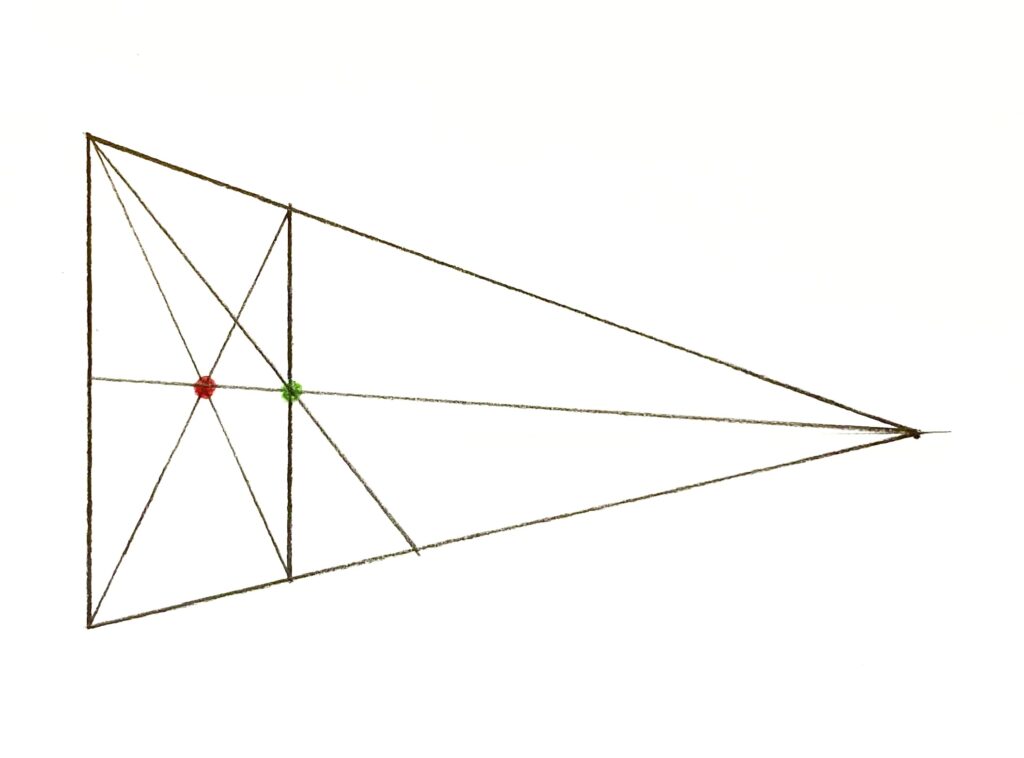

そしたら、長方形の手前の角から、この交点(緑の点)を通る線を引きます。
以下のような感じですね。
今回は上の角から引いているけど、下の角から引いてもOK！
アイレベルを引いている場合は、アイレベルと混同しないように注意してね！

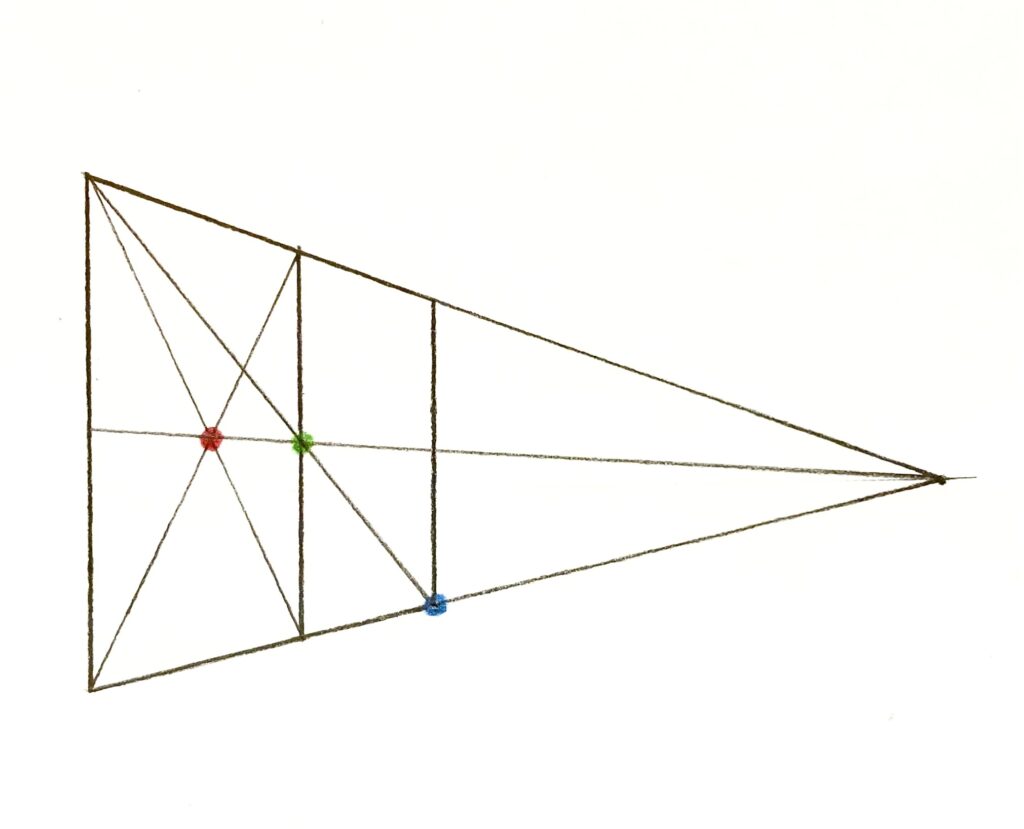

そうすると、以下のように、長方形から消失点に向かう線との交点(青の点)ができますよね。
あとは、この交点(青の点)を通り、アイレベルに対して垂直、長方形の縦辺に平行な線を引けば、増殖の完成です。
以下のような感じですね。
では、もう1枚増やしてみましょう。
パースがついた長方形を右にもう1枚増やしてみよう

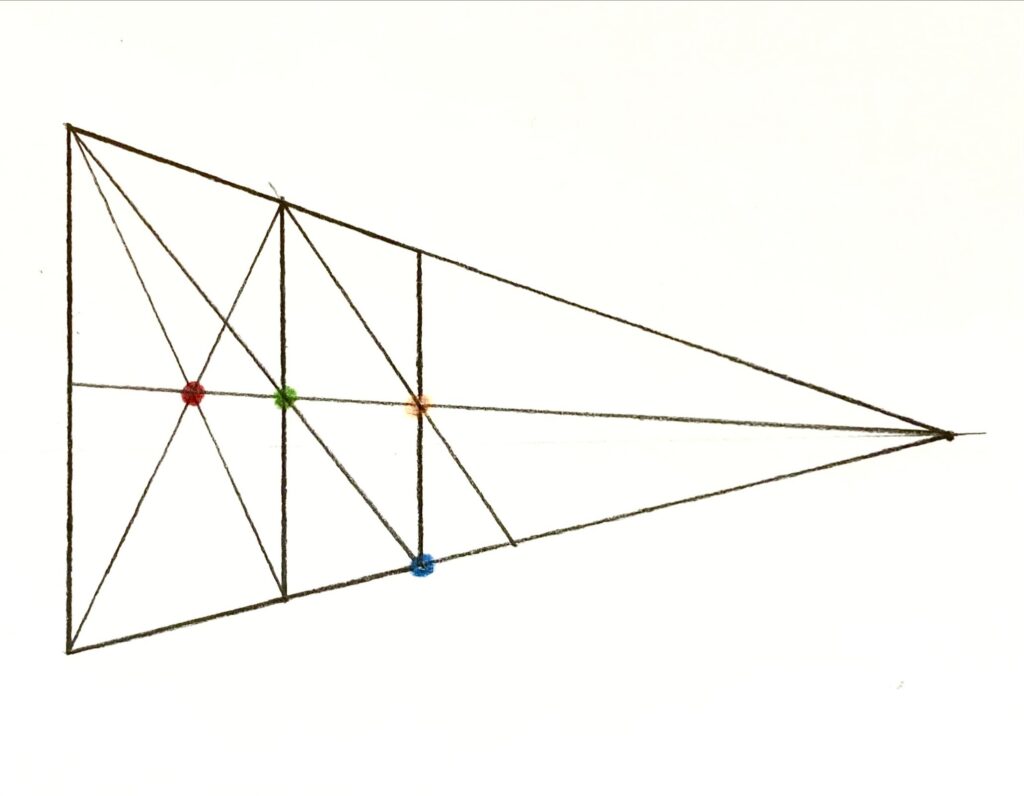

以下のように、1枚目の長方形に引いた対角線の交点(赤の点)から消失点に向かって引いた線と、
2枚目の長方形の奥側の縦辺との交点(オレンジの点)が出来ているので、
以下のように、2枚目の長方形の角から、この交点(オレンジの点)を通る線を引きます。

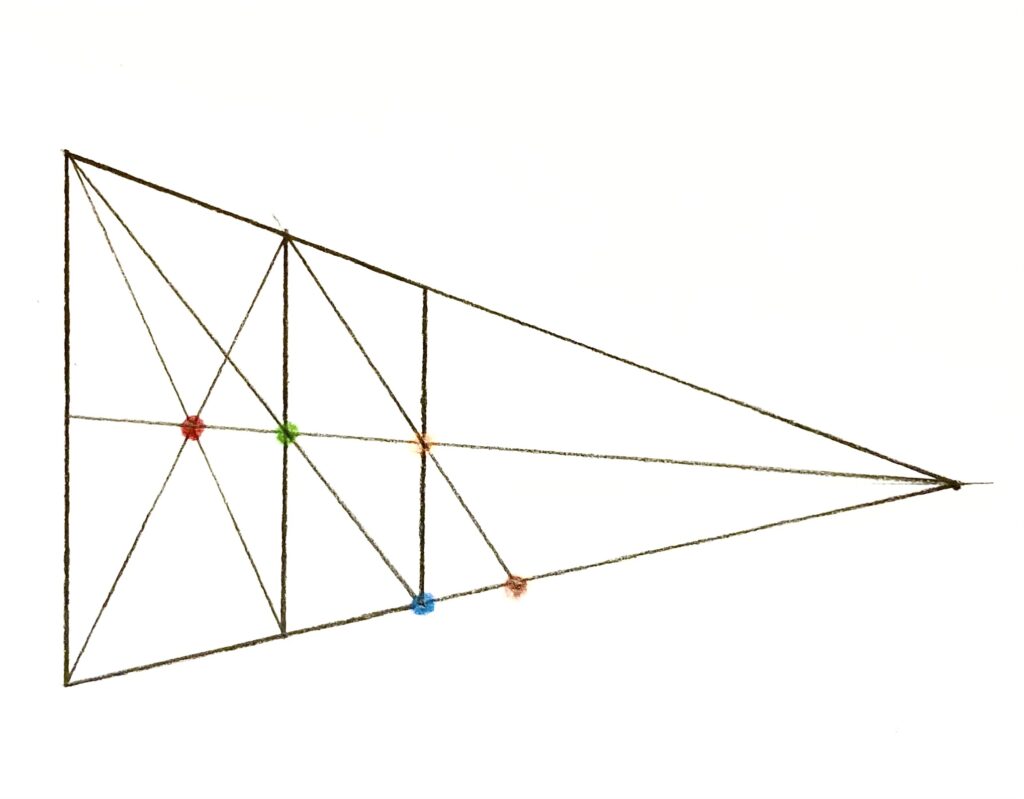

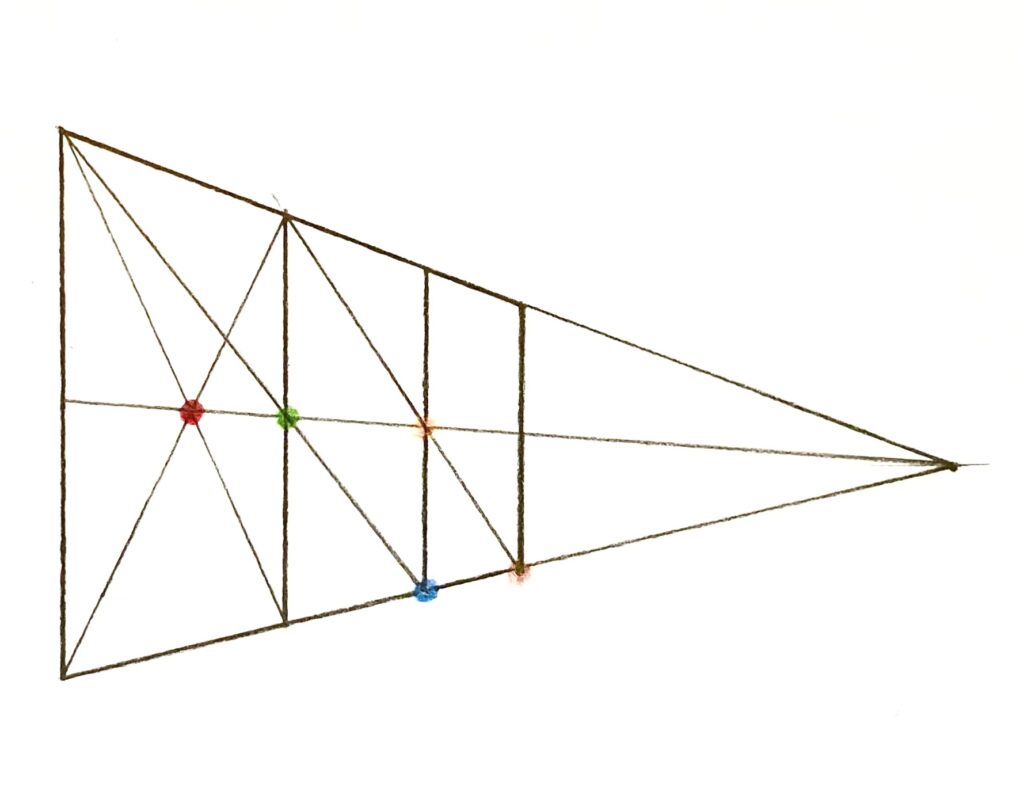

そうすると、以下のように、先程引いた線と、長方形から消失点に向かう線との交点(茶色の点)ができますよね。
あとは、この交点(茶色の点)を通り、アイレベルに対して垂直、長方形の縦辺に平行な線を引けば、
同じ大きさの長方形を右にもう1枚増やすことができます。
以下のような感じですね。
これを繰り返すと、いくつも同じ形をパースがついた状態で増やすことができます。
また、上にも増殖することができます。
ただ、上に増殖する場合は、上向きにパースはついていないので、定規で長さを測って増やすこともできます。
一点透視なので、縦(高さ)にパースはついていないよ。だから、定規で測って増やしてもOKなんだね
長方形を上に増殖してみよう
① 対角線の交点(赤の点)から、上に向かって線を引く
まず、1枚目の長方形に引いた対角線の交点(赤の点)から、上に向かって直線を引きます。
このとき、直線はアイレベルに対して垂直、長方形の縦辺に平行に引きます。
以下のような感じですね。

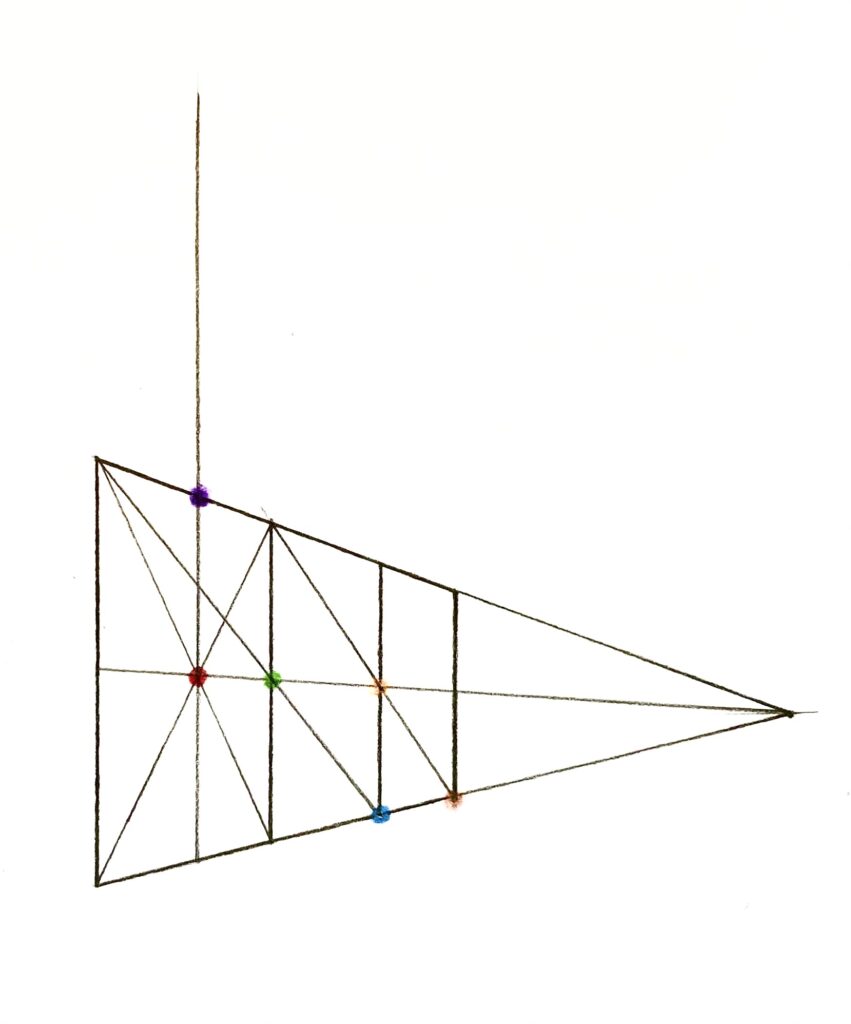

そうすると、以下のように、長方形の上の横辺との交点(紫の点)ができますよね。
そしたら、ついでに長方形の左右の縦辺も延長しておきます。
以下のような感じですね。

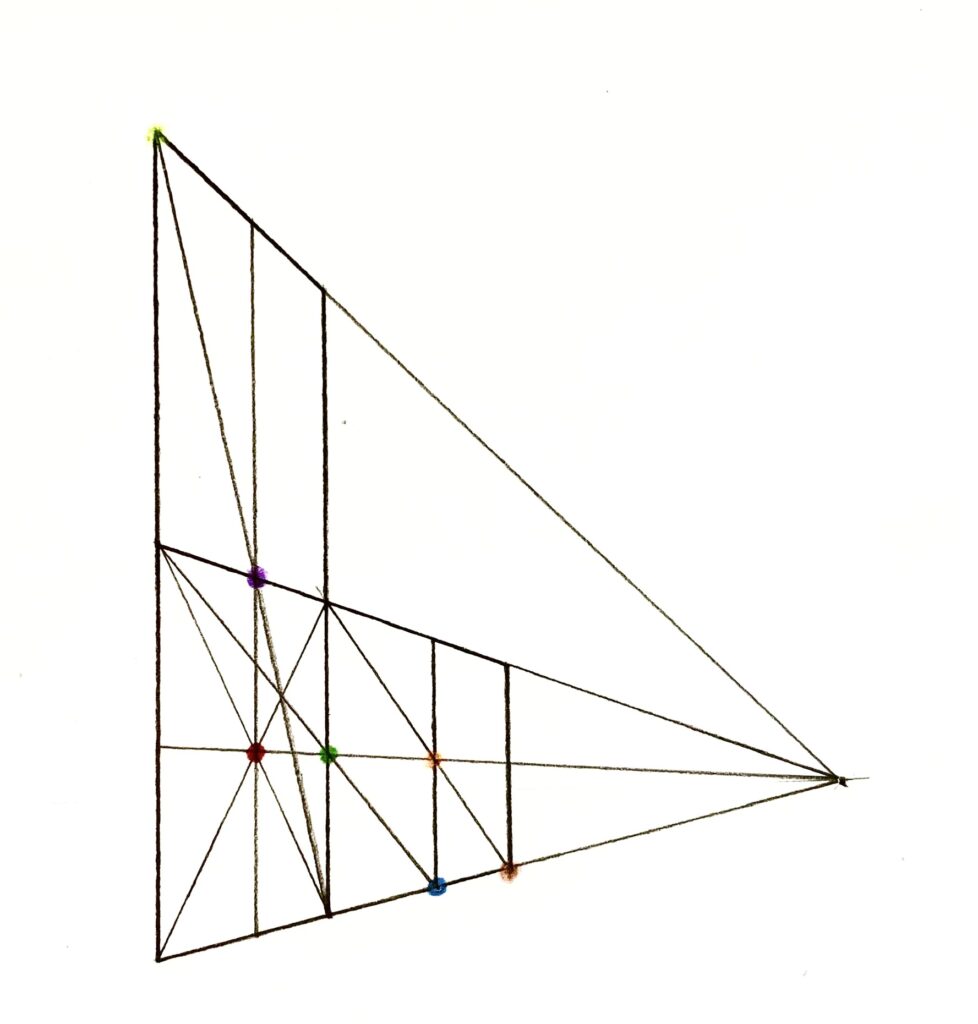

② 長方形の下の角から、交点(紫の点)を通る線を引く
そしたら、長方形の下の角から、この交点(紫の点)を通る線を引きます。
以下のような感じですね。
今回は奥の角から引いているけど、手前の角から引いてもOK！

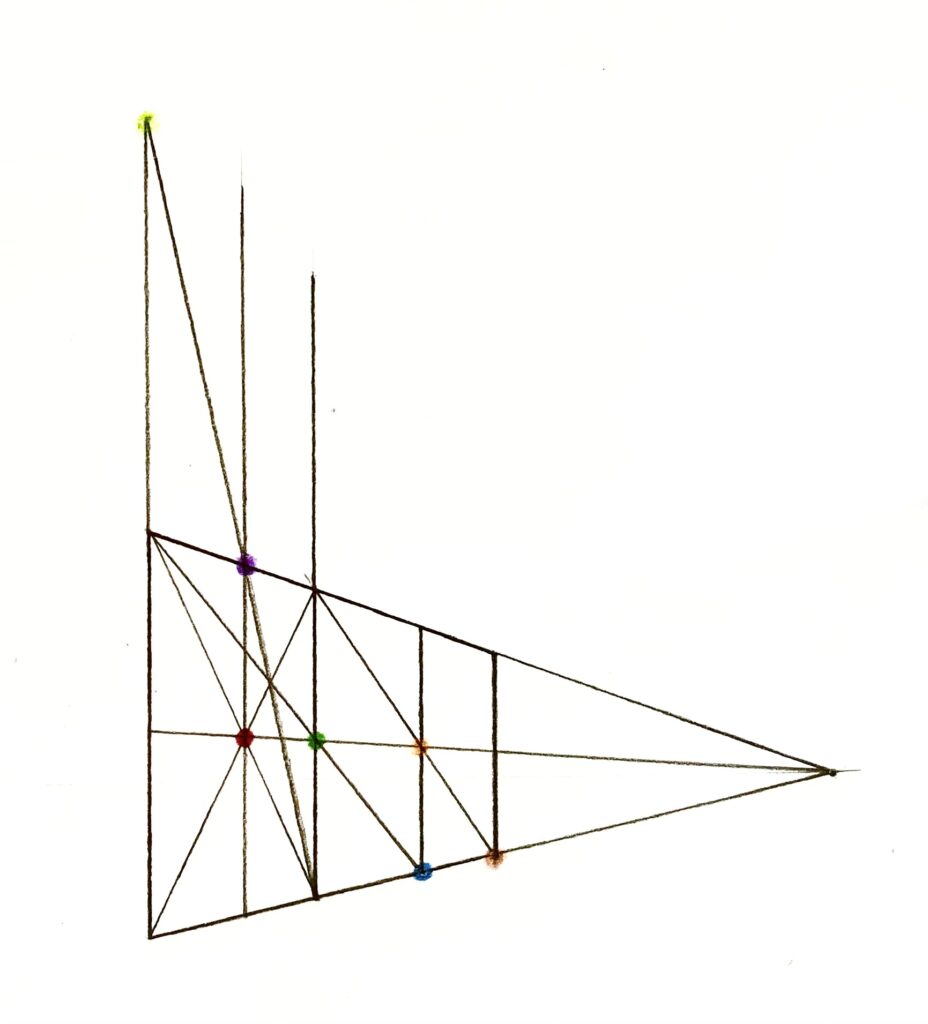

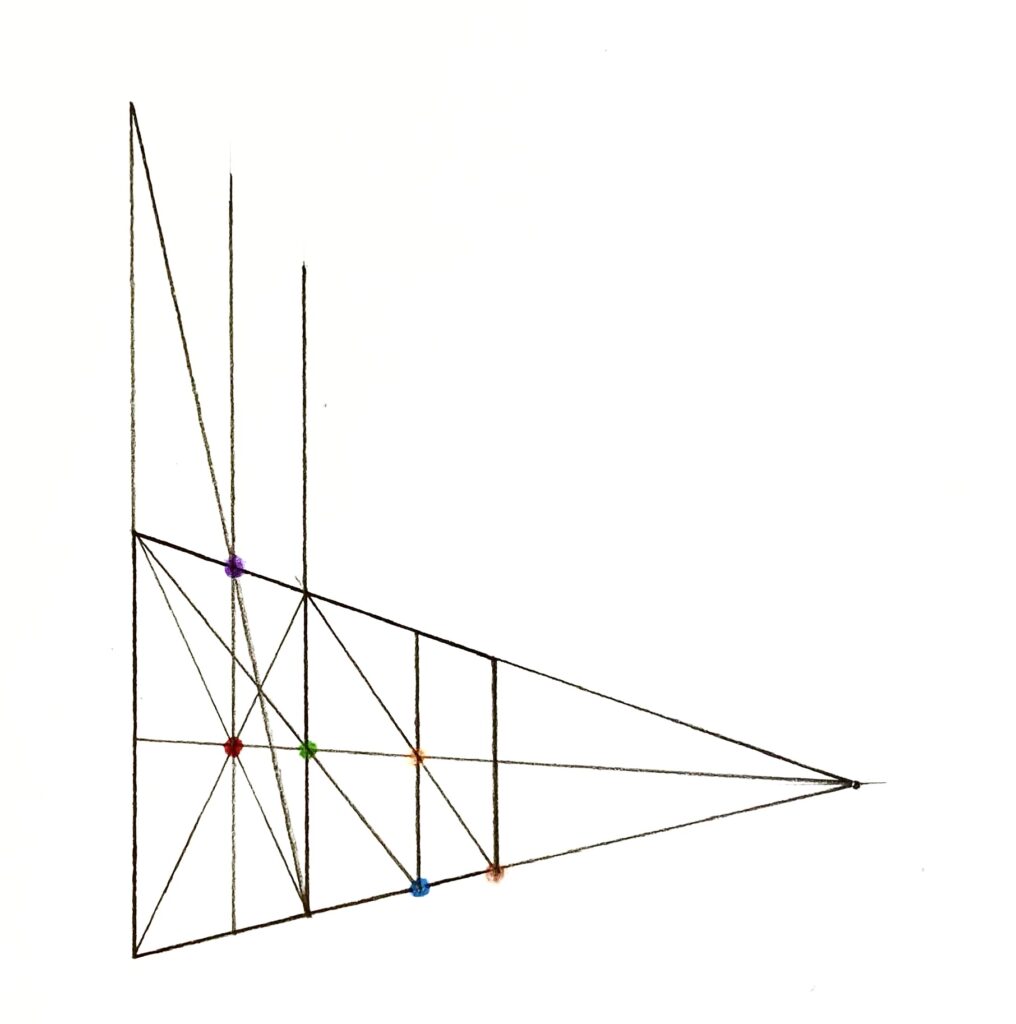

そうすると、以下のように、長方形の縦辺を延長した線(この場合は左の線)との交点(黄色の点)ができますよね。
あとは、この交点(黄色の点)から消失点に向かって線を引けば、増殖の完成です。
以下のような感じですね。
ただ、増殖はどうしてもズレが出やすいので、パースがついていない縦(高さ)方向に増やしたい場合は、
定規で測って増やした方が良いかなと僕は思います。
柱と壁、柱と壁…のように、違う幅を等間隔に増やす方法
では続いて、柱と壁、柱と壁…のように、違う幅を等間隔に増やす方法です。

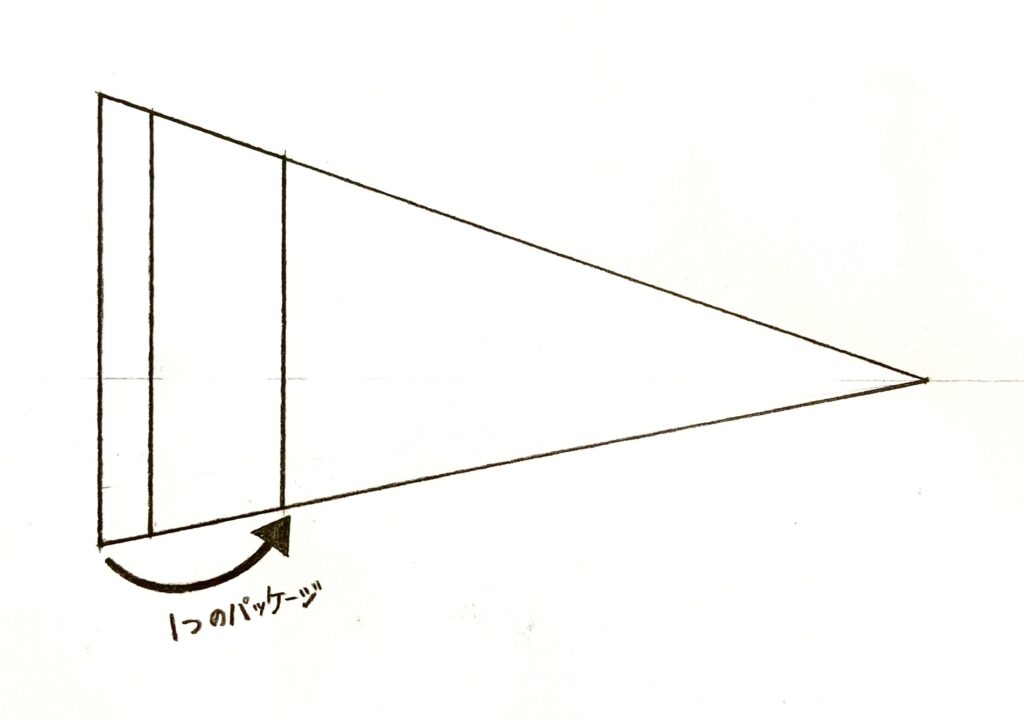

このような場合は、以下のように、柱と壁を1つのパッケージとして考えます。
① 1つのパッケージを増殖する
まず、以下のように、この1つのパッケージを増殖します。
今回は3つ増殖しているよ

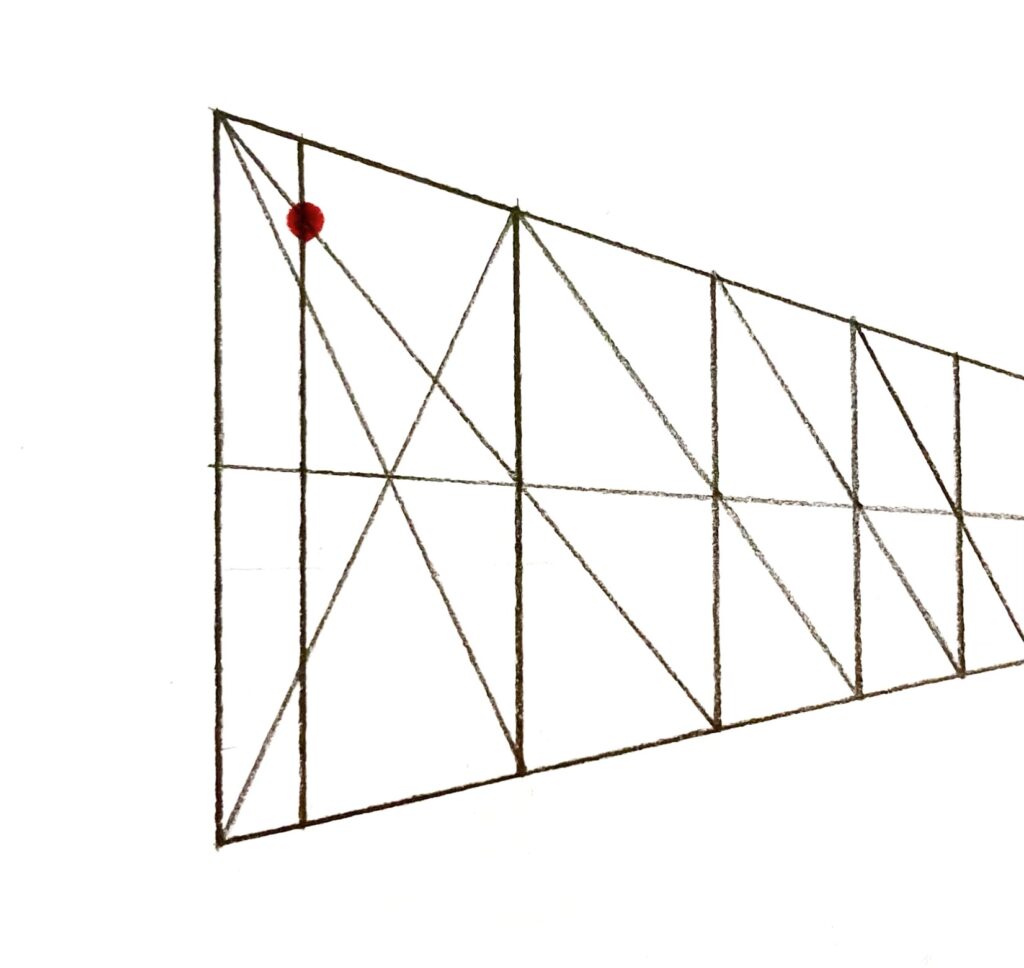

そうすると、以下のように、柱の奥側の縦辺部分に、先程増殖するときに引いた対角線との交点(赤の点)ができますよね。
この赤の点がポイントだよ！
② 交点(赤の点)から消失点に向かって線を引く

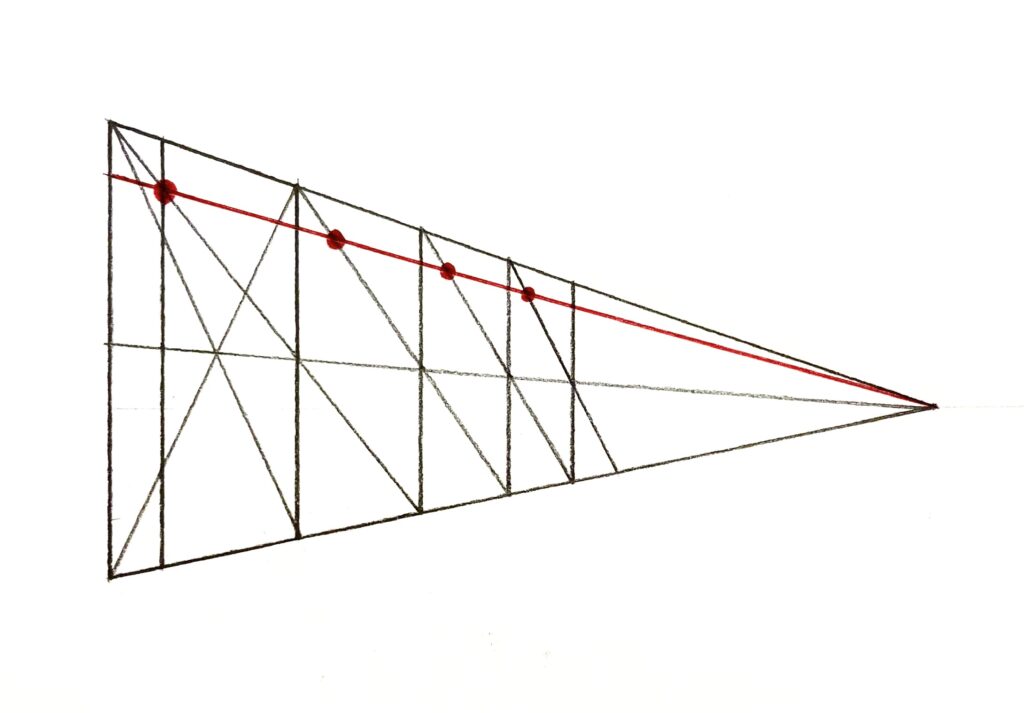

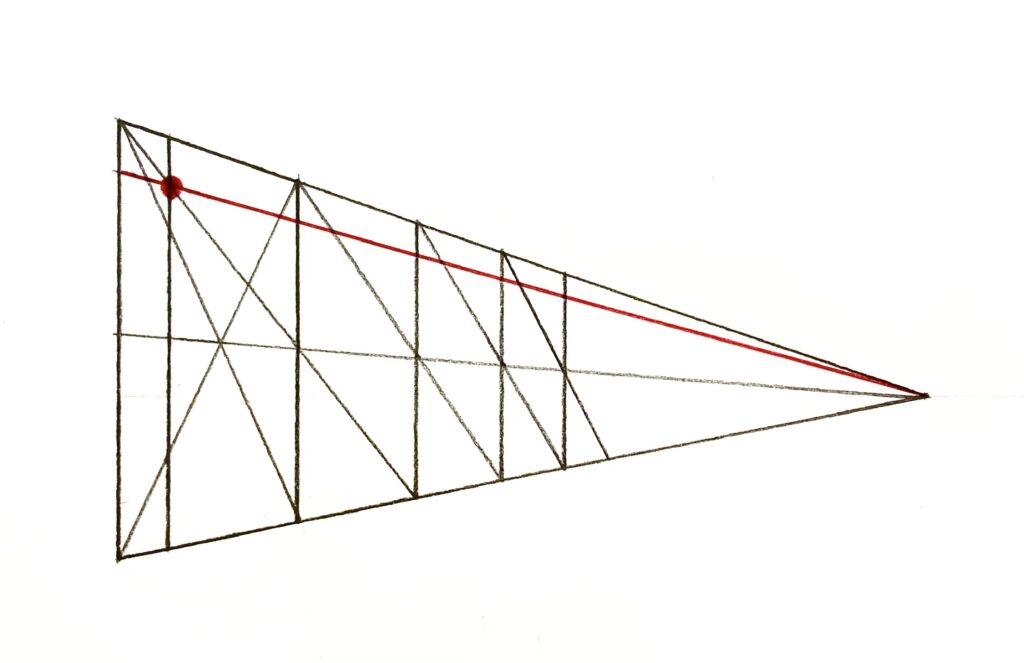

そしたら、この交点(赤の点)から消失点に向かって線(赤の線)を引きます。
以下のような感じですね。

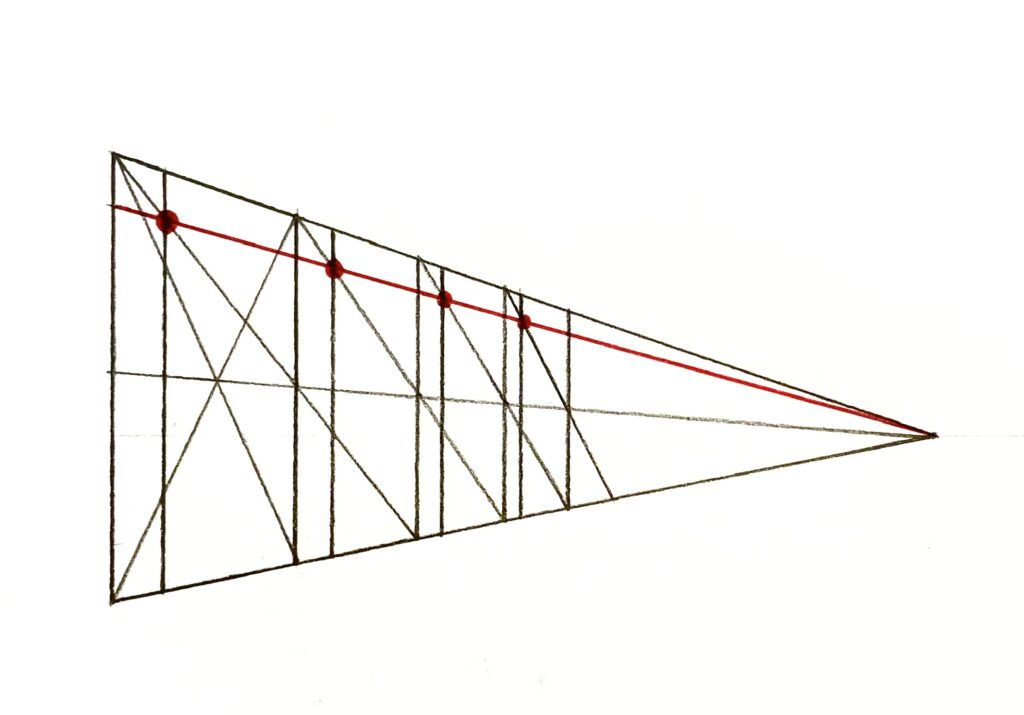

そうすると、以下のように、増殖するときに引いた対角線との交点(赤の点)が同じくできますよね。

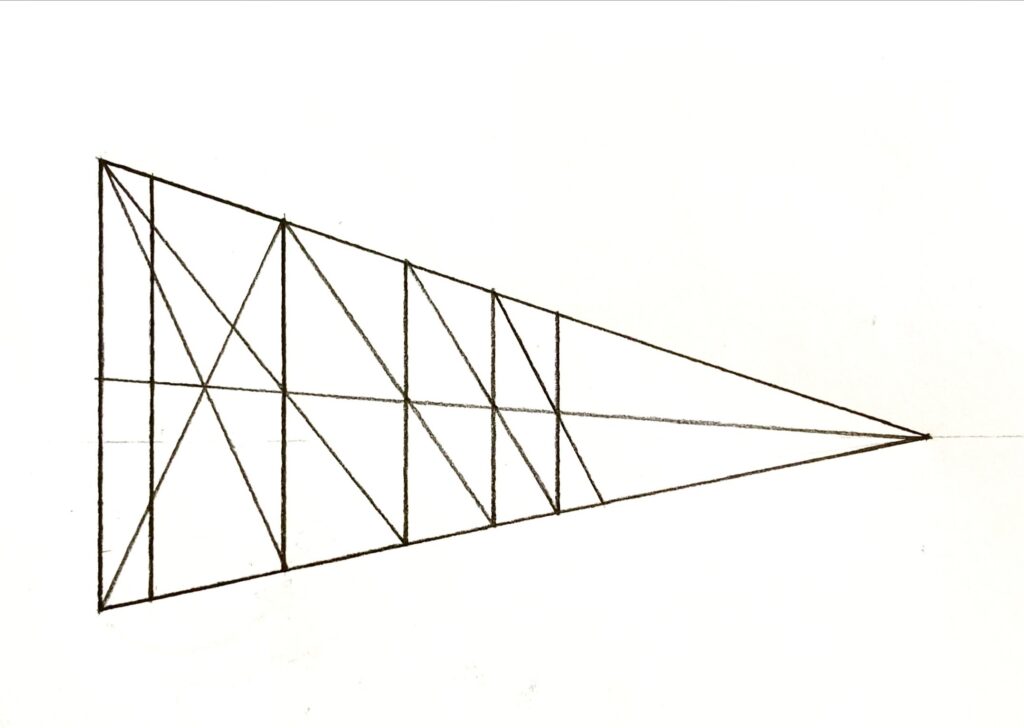

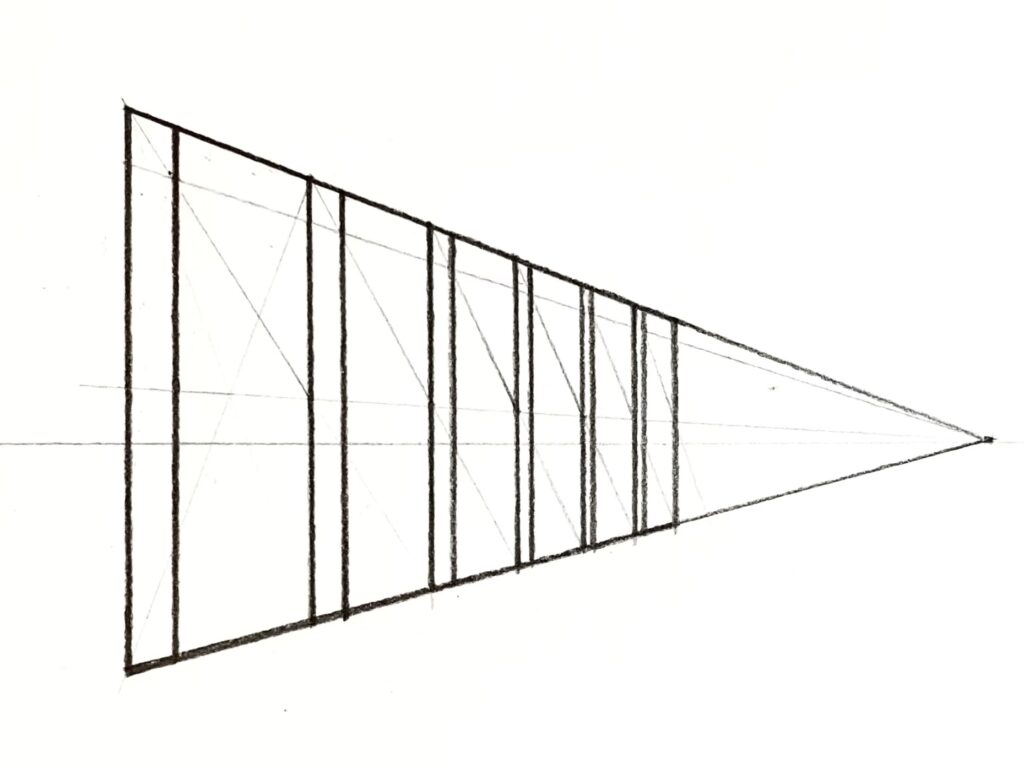

あとは、この交点(赤の点)を通り、アイレベルに対して垂直、長方形の縦辺に平行な線を引けば、柱と壁が等間隔に連なった増殖の完成です。
以下のような感じですね。
増殖を使った一点透視図法、二点透視図法のタイルの描き方
増殖を使った一点透視図法、二点透視図法のタイルの描き方は、以下の各記事でわかりやすく解説しています。
◻︎一点透視図法 タイルの描き方
簡単！ 一点透視図法 タイルの描き方 具体的な手順をわかりやすく解説
◻︎二点透視図法 タイルの描き方
【簡単！】二点透視図法 タイルの描き方 手順をわかりやすく解説します
パース・透視図法 分割法【2・3・4・5・6・7・8・9・10分割】
パース・透視図法の分割法は、【簡単】パース 分割法をまとめました【2・3・4・5・6・7・8・9・10分割】にまとめています。
パース・透視図法 増殖と分割の違いや、使い分け
増殖と分割の違いや、使い分け方は、簡単に言うと、以下のような感じです。
◻︎増殖 : 形・範囲が決まったもの(形・範囲が既に決まってしまっていて、形・範囲を変えられないもの)を増やすときに使う
ex. 1枚のタイルがあり、そのタイルを増やしていく場合など
◻︎分割 : ここからここまでという決まった範囲・スペースに、これくらい描きたい、これくらい敷き詰めたいというときに使う
ex. 部屋があり、この部屋の床にタイルを敷き詰める場合など
詳しくは、【パース 透視図法】増殖と分割の違い・使い分け方をわかりやすく解説にて解説しているので参考にしてください。
二点透視図法における増殖の方法
二点透視図法における増殖の方法は、これまでやってきた一点透視図法の平面の増殖の方法と全く同じです。
二点透視図法の場合は、2つの方向にパースがつきますが、
面を2つに分けて、一点透視の平面としてそれぞれを増殖すればOKです。
詳しくは、【パース】二点透視図法での増殖の方法を具体的にわかりやすく解説にてわかりやすく解説しています。
パース・透視図法の勉強にわかりやすくてオススメの本1冊
パース・透視図法について学ぶなら、パース 透視図法の勉強におすすめの本4冊 イラストを上手く描こう！でも紹介していますが、
『パース塾 画力がメキメキUPする！ いちばん簡単な遠近法講座』がわかりやすくてオススメです。
この『パース塾 画力がメキメキUPする！ いちばん簡単な遠近法講座』を読み実践すると、
イラストやマンガ、アニメーションの背景、風景画を描くためのパース(透視図法)の基礎知識・ノウハウ
が簡単に身につきます。
本書『パース塾 画力がメキメキUPする！ いちばん簡単な遠近法講座』で解説している、パース(透視図法)の基礎知識・ノウハウは、
著者であり、漫画家・専門学校講師の椎名見早子先生が、
十数年間の専門学校講師生活の中で、共に講義を作ってきた講師の方々と作り上げてこられたものです。
そして、その多くが、実際に専門学校でパースを学ぶ学生たちからの質問をもとに作られたものです。
なぜ、
イラストやマンガ、アニメーションの背景、風景画を描くためのパース(透視図法)の基礎知識・ノウハウ
が簡単に身につくのかというと、
それは、
イラストやマンガ、アニメーションの背景、風景画を描くためのパース(透視図法)の基礎知識・ノウハウ
をマンガや、やさしい図、イラストを使ってわかりやすく解説しているからです。
本書『パース塾 画力がメキメキUPする！ いちばん簡単な遠近法講座』で解説しているパース(透視図法)の基礎知識・ノウハウは、
先程も紹介しましたが、著者の漫画家であり、専門学校講師の椎名見早子先生が、
十数年間の専門学校講師生活の中で、共に講義を作ってきた講師の方々と作り上げてこられたものです。
そして、その多くが実際に専門学校でパースを学ぶ学生たちの質問をもとに作られたものです。
なので、パースを初めて学ぶ方の目線に立って、そういった初心者の方がしっかりと理解できるように、
イラストやマンガ、アニメーションの背景、風景画を描くためのパース(透視図法)の基礎知識・ノウハウ
をマンガや、やさしい図、イラストをたくさん使って丁寧にわかりやすく解説しています。
例えば、一点透視図法、二点透視図法、三点透視図法の解説部分では、
パースを学ぶ方が一番難しいと感じるアイレベルや消失点との関係性を、図を使って丁寧にわかりやすく解説しています。
また、パースの分割や増殖といったテクニック・ノウハウの解説部分でも、わかりやすく見やすい図解で丁寧に解説しています。
さらに、パースを初めて学ぶ初心者の方がやりがちなミスや間違い、
そして、こういった場合はどうやったらいいのかといった部分も、ワンポイントアドバイスとして解説しています。
一般的にパース(透視図法)の解説書となると、難しい図や説明で解説されていることが多いです。
そのため、パースを初めて学ぶ方は、
「うわぁ…、パースってめちゃくちゃ難しくて全然わからない…」
という感じで挫折してしまいます。
しかし、本書『パース塾 画力がメキメキUPする！ いちばん簡単な遠近法講座』は、
パースを初めて学ぶ方でもしっかりと理解できるように、マンガや、やさしい図、イラストを使って解説しています。
さらに、パースを初めて学ぶ初心者の方が、やりがちな間違いや、
こういった場合はどうやったらいいのかといった部分も、
ワンポイントアドバイスとして解説しており、よりわかりやすいように工夫しています。
なので、「パースって難しくて全然わからない…」という感じにならずに学ぶことができます。
つまり、パースを初めて学ぶ方が理解できるように、
マンガや、やさしい図、イラストをたくさん使って丁寧にわかりやすく解説し、
さらにワンポイントアドバイスでよりわかりやすさを工夫した、
本書『パース塾 画力がメキメキUPする！ いちばん簡単な遠近法講座』を実践すれば、
あなたも、
イラストやマンガ、アニメーションの背景、風景画を描くためのパース(透視図法)の基礎知識・ノウハウ
を簡単に身につけることができるのです。
以下の記事で詳しく紹介しています。
また、以下の各記事では、水彩画や風景画、人物の描き方の勉強にオススメの本を紹介しています。
◻︎水彩画・風景画の勉強にオススメの本
風景画・水彩画の勉強におすすめの本を種類別・目的別に7冊紹介
◻︎人物の描き方の勉強にオススメの本
まとめ : パース・透視図法 増殖の方法をわかりやすく解説【簡単 初心者向け】
今回は、パース・透視図法の増殖のやり方を解説しました。
増殖は、パースを使って絵やイラストを描く上で必須テクニックというか、とてもよく使うテクニックです。
増殖が使えるようになると、正しい遠近感の比率で絵やイラストを描けるようになります。
分割と合わせて、ぜひ活用してみてください。
分割のやり方は、【簡単】パース 分割法をまとめました【2・3・4・5・6・7・8・9・10分割】にまとめています。
今回は以上です。
