パース(透視図法)を使って絵やイラストを描いているときに、
円や丸、円柱などを描きたいなぁと思ったことはありませんか？
円や丸って結構色々なところにあって、
絵やイラストを描く上でもかなり重要な要素でもあります。
アーチの橋とか、トンネルとかも円でできてるね！
電柱とか車のタイヤなんかも円柱だよね！
とはいっても、
・パース(透視図法)で円や丸を描きたいけど、
パースがついているからどうやって描くんだろう？
・コンパス使えないし、諦めるしかないのかな…
といった感じで、
パース(透視図法)上での円や丸の描き方について、
悩んでいる方も多いのではないでしょうか？
実際僕もパース(透視図法)を勉強し始めたばかりの頃、
あ、パースがついているからコンパスで円は描けないのか…
じゃあ、どうやって描くんだろう？
という感じで、
パース(透視図法)において円や丸をどう描いたらいいのか分かりませんでした。
そこで当時の僕のように、
・パース(透視図法)で円や丸、円柱ってどうやって描くのかな？
・なんか難しそうだけど、簡単に描ける方法はあるのかな？
と思っている方に対して、
最近パース(透視図法)を勉強し始めたばかりの初心者の方でも分かるように、
丁寧に分かりやすく解説していきます。
1 パース(透視図法)で円や丸を描くには、円の性質を利用しよう！
パースがついていない状態であれば、コンパスなどで円を描くことができますが、
パースがついているとそうはいきません。
パースがついてなかったら、コンパスで簡単に描けるのになぁ…
そこで役立つのが円の性質です。

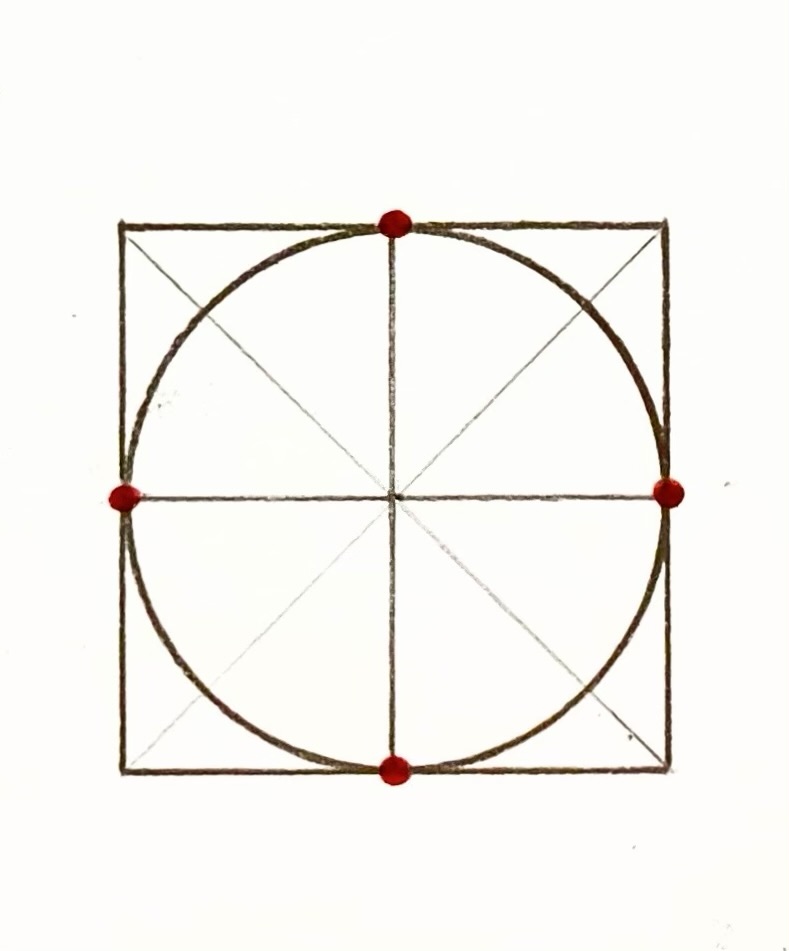

円は正方形に4つの点で内接する
円の性質とは何かというと、
円は以下のように、正方形の中にすっぽりと収まります。
そして、各辺の真ん中の点、
ピンクで記した4つの点で正方形に内接します。
円は正方形と4つの点で接するんだね！
なので、
パースがついた平面でも同じ状態、つまり4分割し、そこに円を描けば、
パースがついた円が描けるということになります。
平面を4分割すれば円が描けるんだね！
円の性質を使って、パース(透視図法)で円を描いてみよう！
では、先程紹介した円の性質を使って円を描いてみましょう。
例えばこんな感じの平面があったとします。
一点透視の平面だね！
一点透視図法って何？という方は、一点透視法とは何か わかりやすく簡単に解説します【初心者向け】にてわかりやすく解説しているので参考にしてください。
また、一点透視図法の平面の描き方は、【簡単】一点透視図法の描き方 手順をわかりやすく解説【中学生OK】にてわかりやすく解説しています。
さて、この平面にパースつきの円を描くためには、
まず対角線を2本引いて4分割します。
縦の線は消失点に、横の線は手前と奥の線に平行に引くよ
そうすると、円が四角形に接する4つの点が見つかります。
あとは、この点を通る円を描けば、
パースがついた状態の円を描くことができます。
円を描くときは、いきなり力を込めてしっかり描くよりも、
軽いタッチでシャッシャッと大まかに描いていくと描きやすいよ！
円をクリーンアップするときは、
雲形定規を使うと、とてもキレイに描くことができます。
雲形定規があるとめちゃくちゃ便利だよ！
平面が縦向きになっても同じように描くことができます。
ちなみに、楕円の場合も同じように描くことができます。
2 パース(透視図法) 円柱の描き方
では続いて円柱を描いてみましょう。
円柱となると、一気に難しく感じてしまうかもしれませんが、
今までやってきた平面の円の描き方を応用すれば簡単に描くことができます。
ではやっていきましょう。
ここに一点透視の箱があります。
ではこの箱をこれから円柱にしてみたいと思います。
どうすればいいのかというと、
まず、箱にいくつかの平面を描き、
さらに先程と同じように、パースつきの円を描きます。
上面と底面プラス、2〜3枚くらい描けばOK！
あとは、円に接する線を引けば円柱の完成です。
横向きにするとこんな感じですね。
何枚か円を描かないといけないので、かなり面倒くさいけど、やることは今までと全く同じだね
円柱ってなんか難しそうな感じですが、
何枚かのパースつきの円を描けば意外と簡単に描くことができます。
円柱が描けたら、
円とアイレベル(EL)の関係性についても注目してみましょう。
この箱は消失点(VP)が1個の一点透視図法です。
VPとはバニシングポイントで消失点のことだよ
一点透視図法については、一点透視法とは何か わかりやすく簡単に解説します【初心者向け】にてわかりやすく解説しているので参考にしてください。
そして、この消失点があるところには、アイレベル(EL)というものがあります。
アイレベル(EL)は、緑のラインだよ
アイレベル(EL)とは、カメラの高さで、
どの高さにカメラを置いて撮影しているかです。
この場合は、箱の真ん中付近の高さにカメラを置いて撮影している感じだね
さて、このアイレベル(EL)と円の関係性ですが、
アイレベル(EL)に近づくにつれて円は薄くなり、
アイレベルから離れるほど円は丸みを帯びているのが分かるかと思います。
アイレベル付近の円を描くのはかなり大変！
このように円柱を描くときは、
円とアイレベルの関係性についても注目してみると面白いかなと思います。
応用・上級編 より精度の高いパース・透視図法の円の描き方
ここまで、円や円柱の描き方を紹介してきましたが、
最後に、より精度の高いパース・透視図法の円の描き方を紹介しておきます。
ただ、ここは少し難しいので、読み飛ばして頂いてもOKです。
より精度の高い円や円柱を描きたい！という方は、見てみてください。
より精度の高い円とは？
ここまで、円は、以下のように、正方形の中にすっぽりと収まり、
正方形の各辺の中点(赤の点)で内接すると説明してきました。
ただ、これにはまだ続きがあります。
以下の図を見てください。

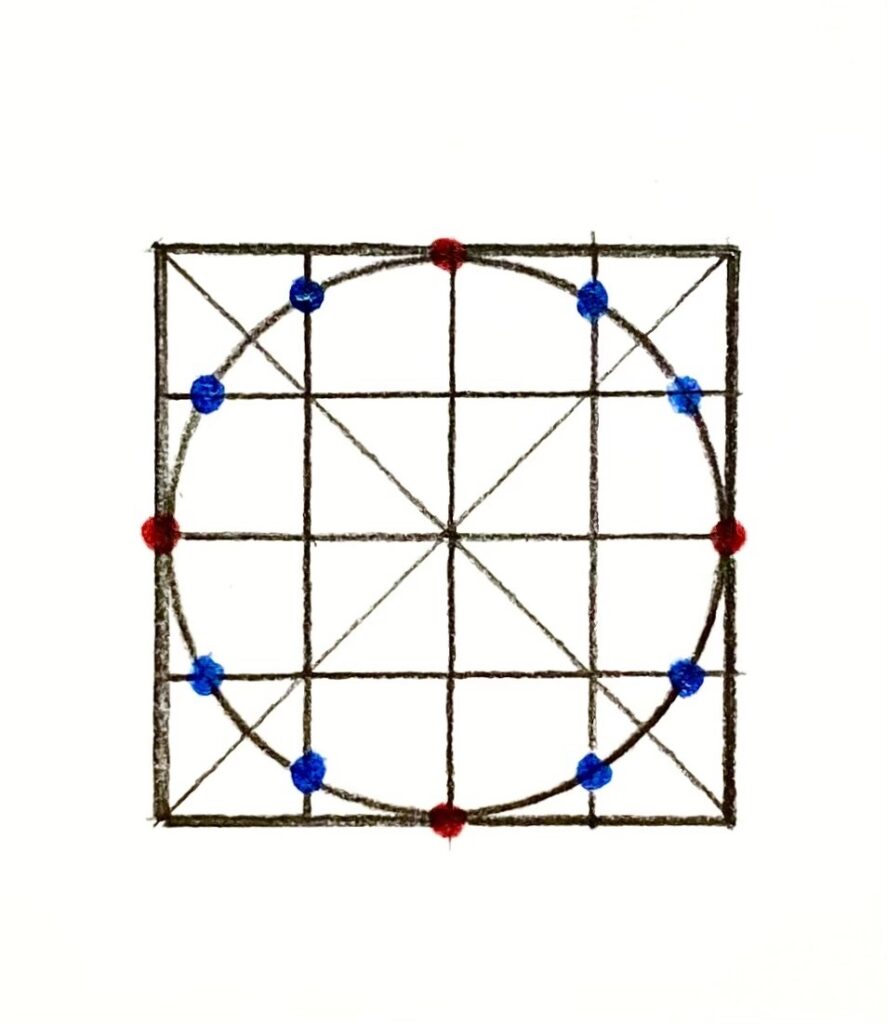

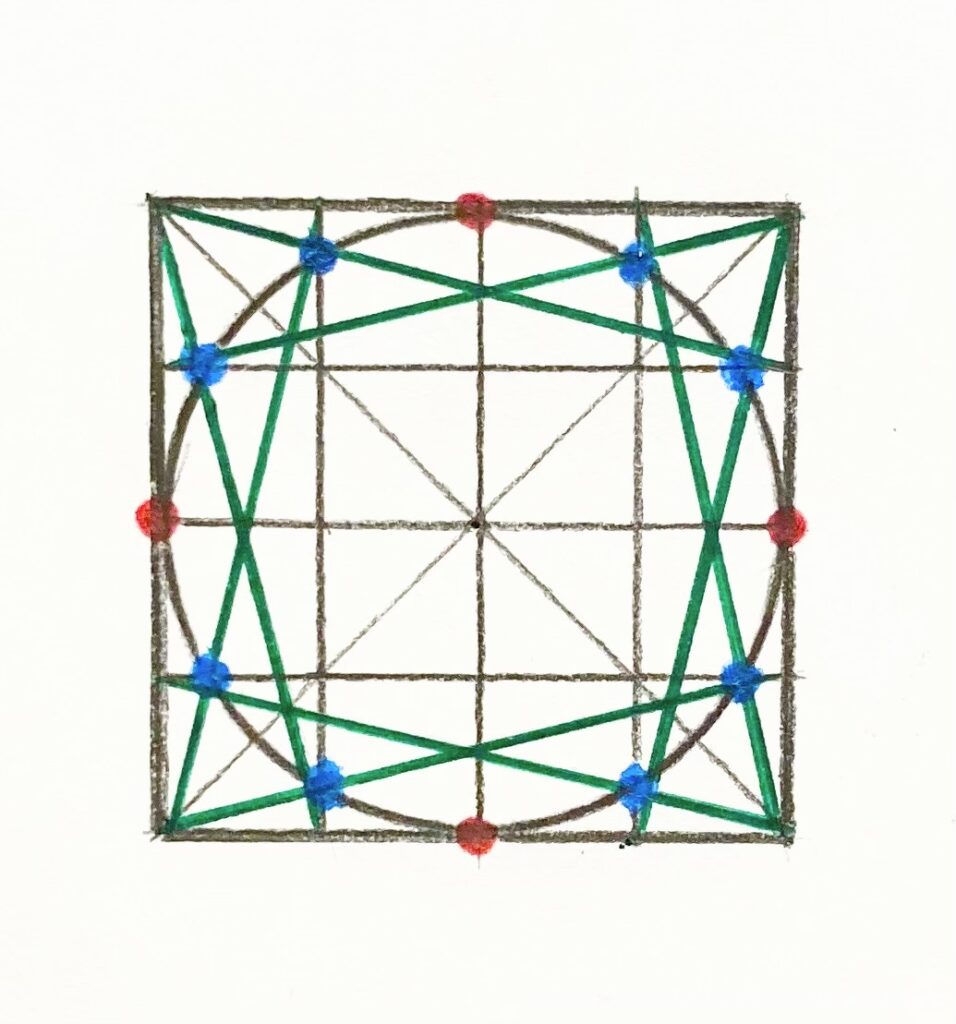

この上の図は、円が内接する正方形を縦横に4分割し、16分割したものです。
正方形の各辺の中点(赤の点)で内接するまでは同じです。
注目して欲しいのが青で印した点です。
実は、円は、正方形を縦横に4分割する線の青の点で印した部分を通過します。
そして、この円が通過する青の点の位置は、以下のように、
正方形を16分割したうちの一番外側にある4つの正方形を、1つに合わせてできた細長い長方形に、
対角線(緑の線)を2本ずつ引いて求めることができます。
または、円が通過する青の点の位置は、以下のように、緑で印したラインの真ん中(緑の点)のさらに真ん中の位置になります。
なので、定規で測るなどして緑で印したラインの真ん中(緑の点)の位置を出し、
さらに、その真ん中を出せば、円が通過する青の点の位置を求めることができます。
ただ、パースがついている(遠近感がついている)平面に円を描く場合、
場所によっては、パースがついている(遠近感がついている)ために、定規で測れないこともあります。
そういった場合は、対角線を使う分割という方法で2分割して、さらに2分割することが必要です。
では実際に、この円が通過する青の点の位置を求め、精度の高い円を描いてみましょう。
精度の高いパース・透視図法の円の描き方
精度の高いパース・透視図法の円の描き方の手順は、以下のとおりです。
手順① : 正方形を縦横に4分割し、16分割する
手順② : 円が正方形に内接する各辺の中点を描き込む
手順③ : 正方形を縦横に4分割する線の、円が通過する点の位置を描き込む
では、やっていきましょう。
手順① : 正方形を縦横に4分割し、16分割する
まず、正方形を16分割していきます。
定規で測って分割していっても良いですが、割り切れる長さでない場合もありますし、
計算するのは面倒なので、今回は、対角線を使う分割という方法を使って16分割していきます。
この対角線を使う分割という方法を使えば、わざわざ定規で長さを測って計算しなくても16分割することができます。
では、やっていきましょう。

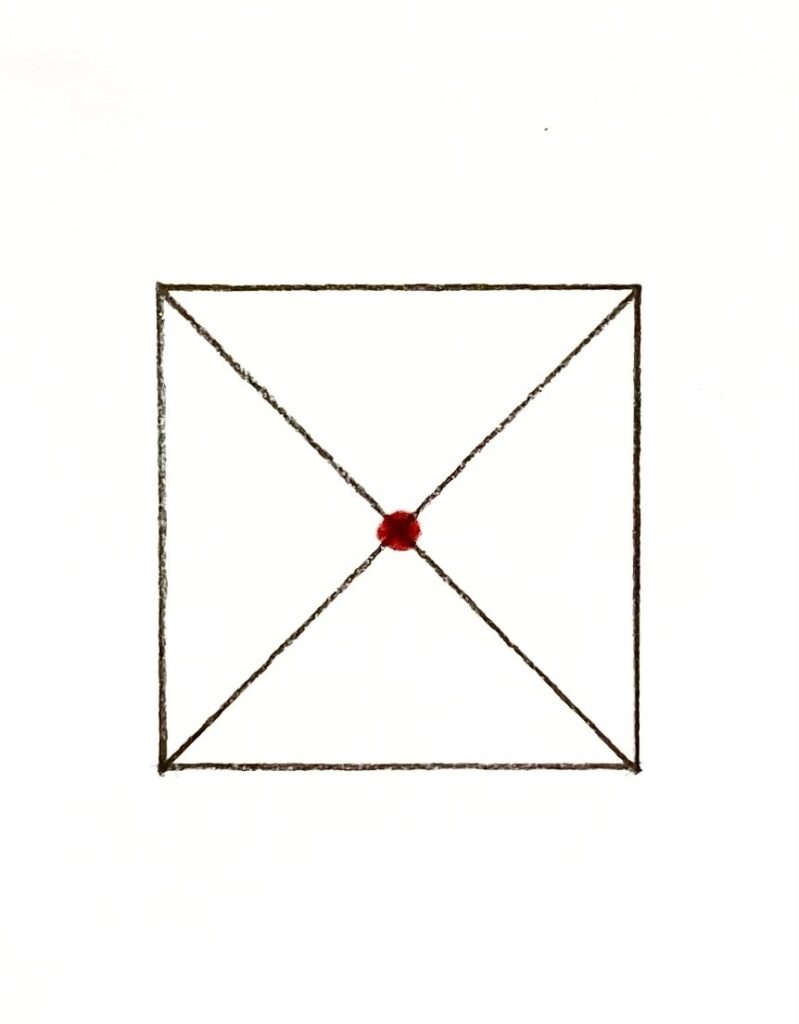

① 正方形に対角線を2本引く

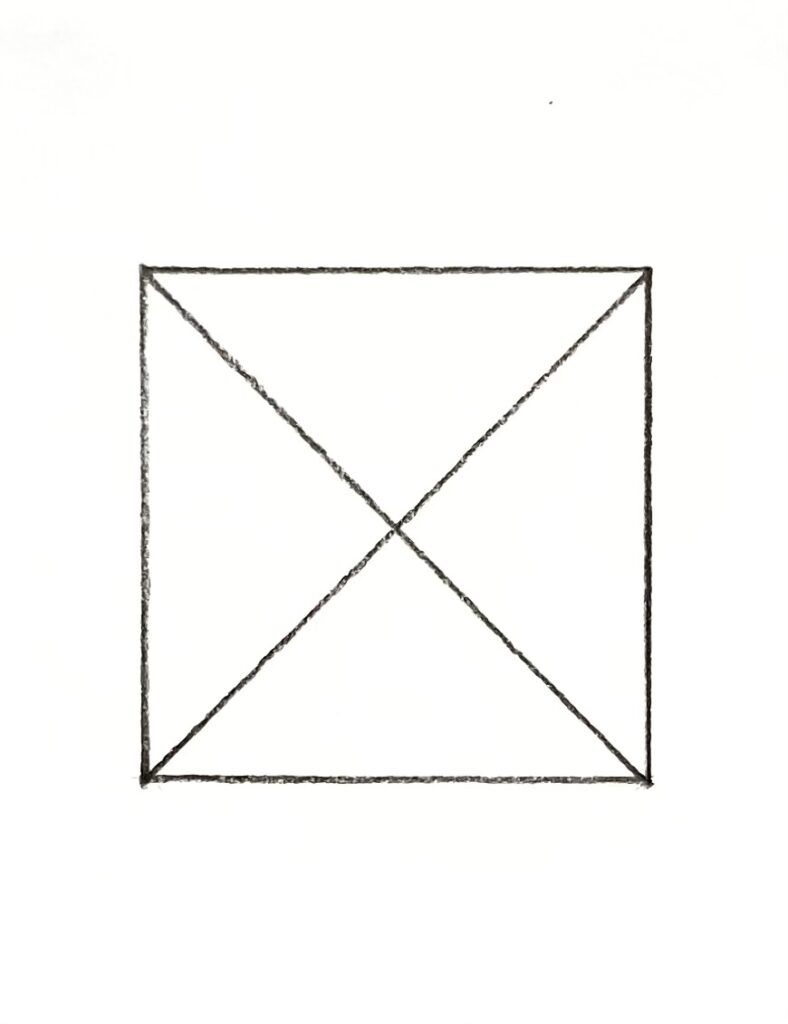

まず、正方形に対角線を2本引きます。
以下のような感じですね。
そうすると、以下のように、対角線が交わるところに交点(赤の点)ができますよね。

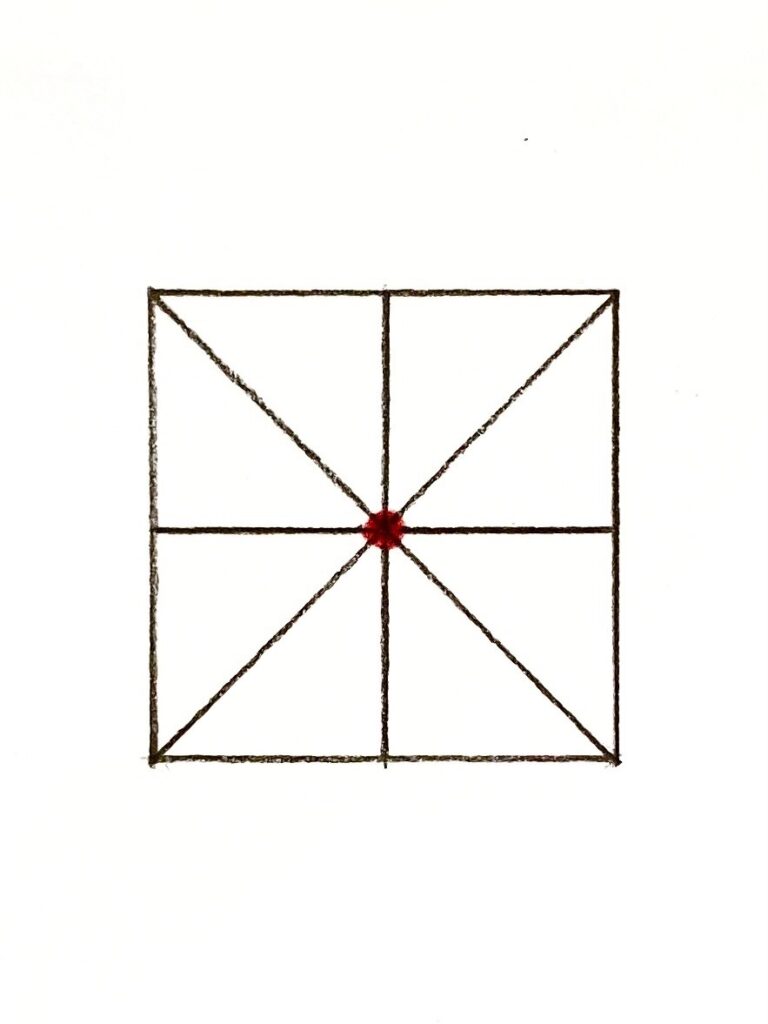

そしたら、この交点(赤の点)を通る縦線と横線を引きます。
このとき、縦線は左右の縦辺に平行に、横線は上下の横辺に平行に引きます。
以下のような感じですね。
これで、4分割ができました。
② 正方形を2つ合わせた長方形に対角線を1本ずつ引く

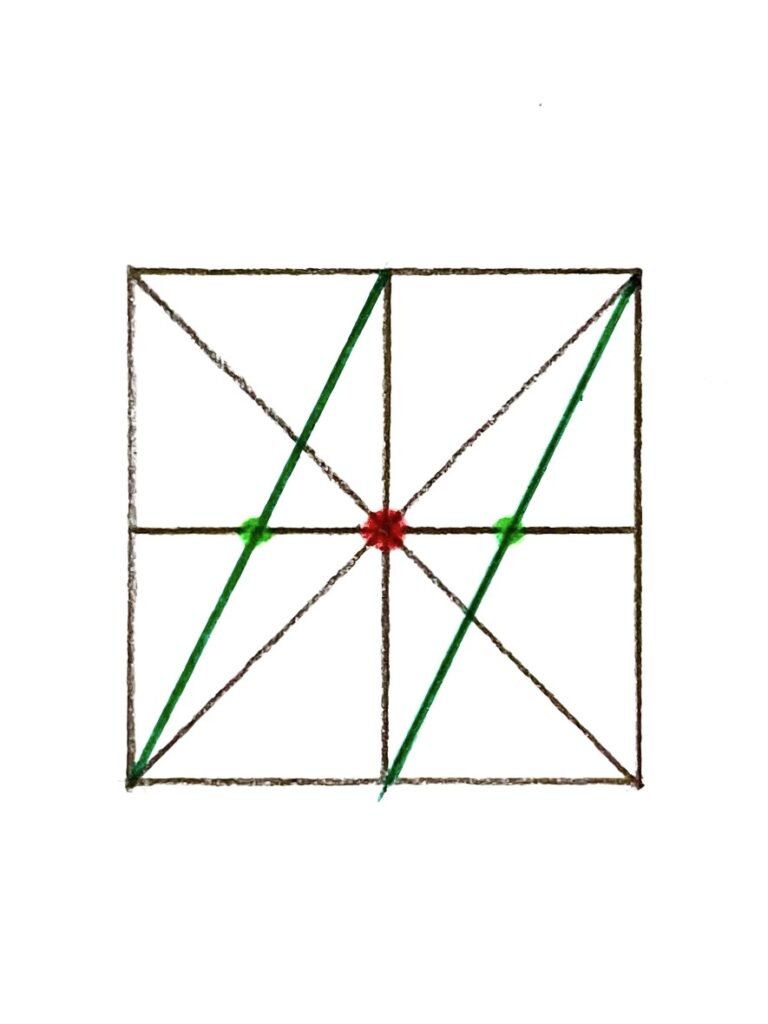

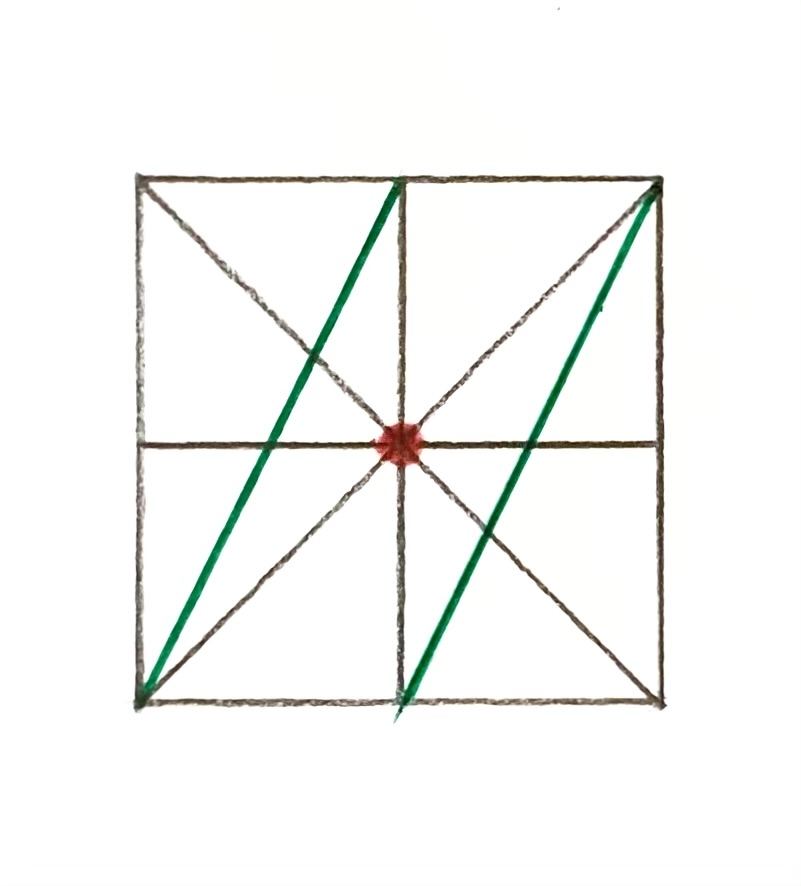

次に、正方形を2つ合わせた長方形に対角線(緑の線)を1本ずつ引きます。
以下のような感じですね。
今回は、右上から左下に引いているけど、左上から右下に引いてもOK！
そうすると、以下のように、正方形を横に2分割する横線との交点(緑の点)が2つできますよね。

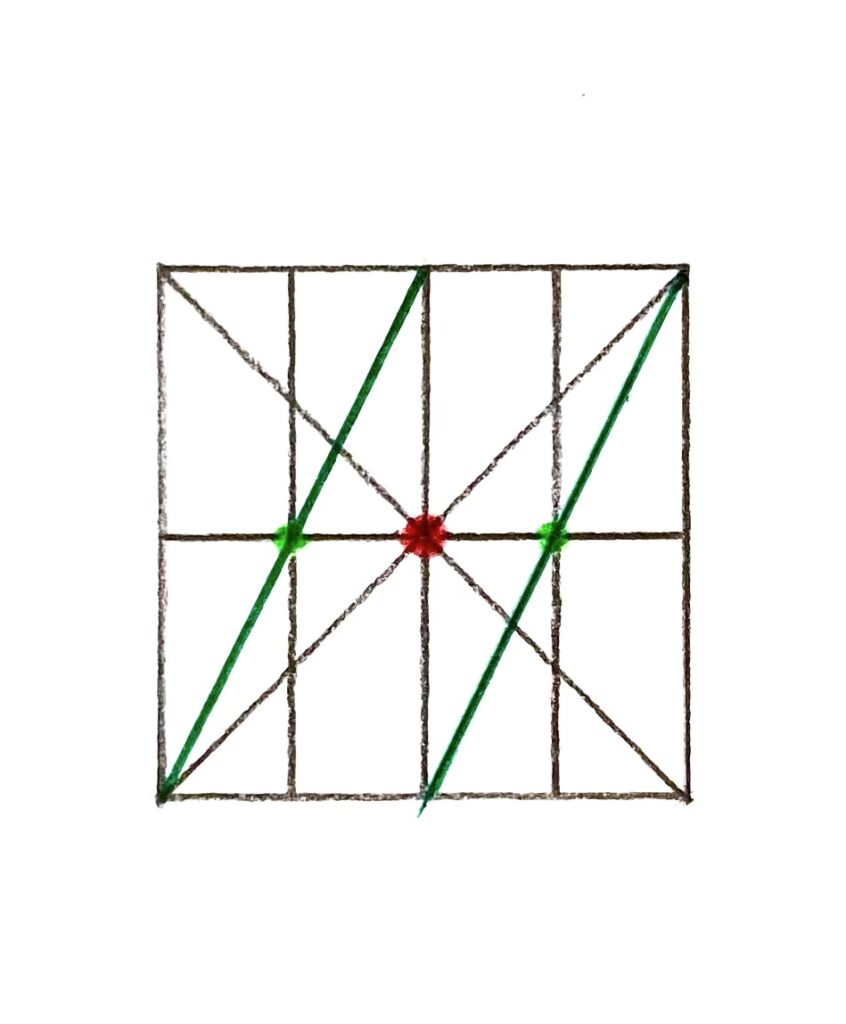

そしたら、この交点(緑の点)を通る縦線を引きます。
このとき、縦線は左右の縦辺に平行に引きます。
以下のような感じですね。
これで、縦に4分割することができました。
では続いて、横も4分割していきます。
③ 一番大きい元の正方形に引いた対角線と、縦に4分割している縦線との交点を通る横線を引く

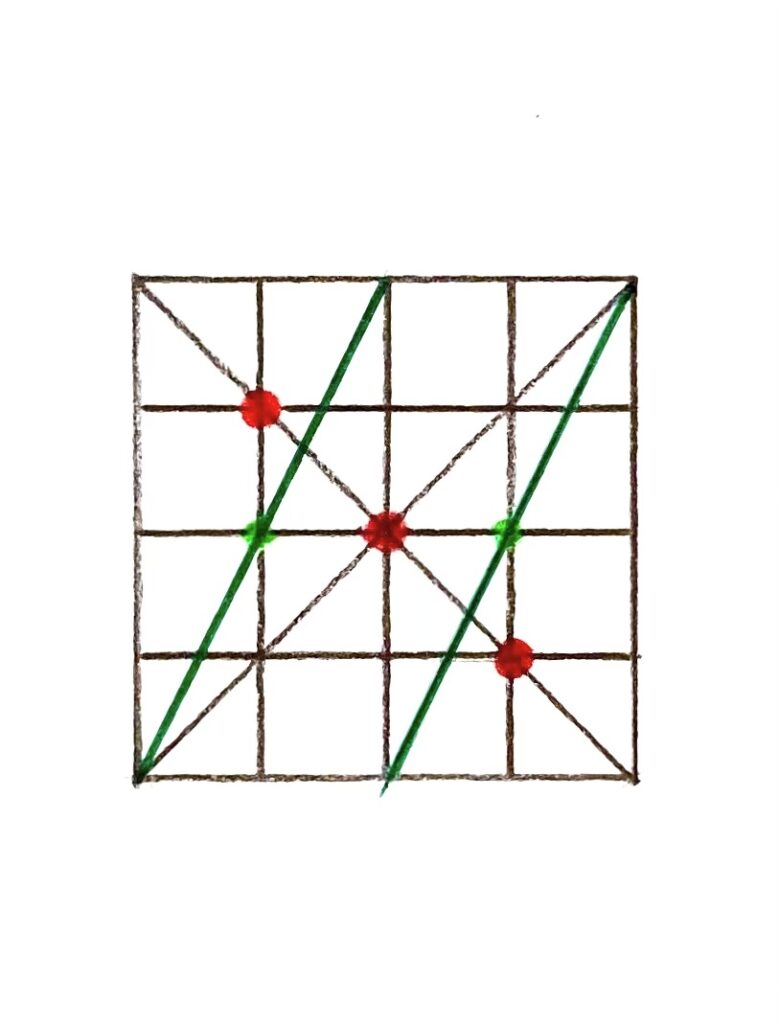

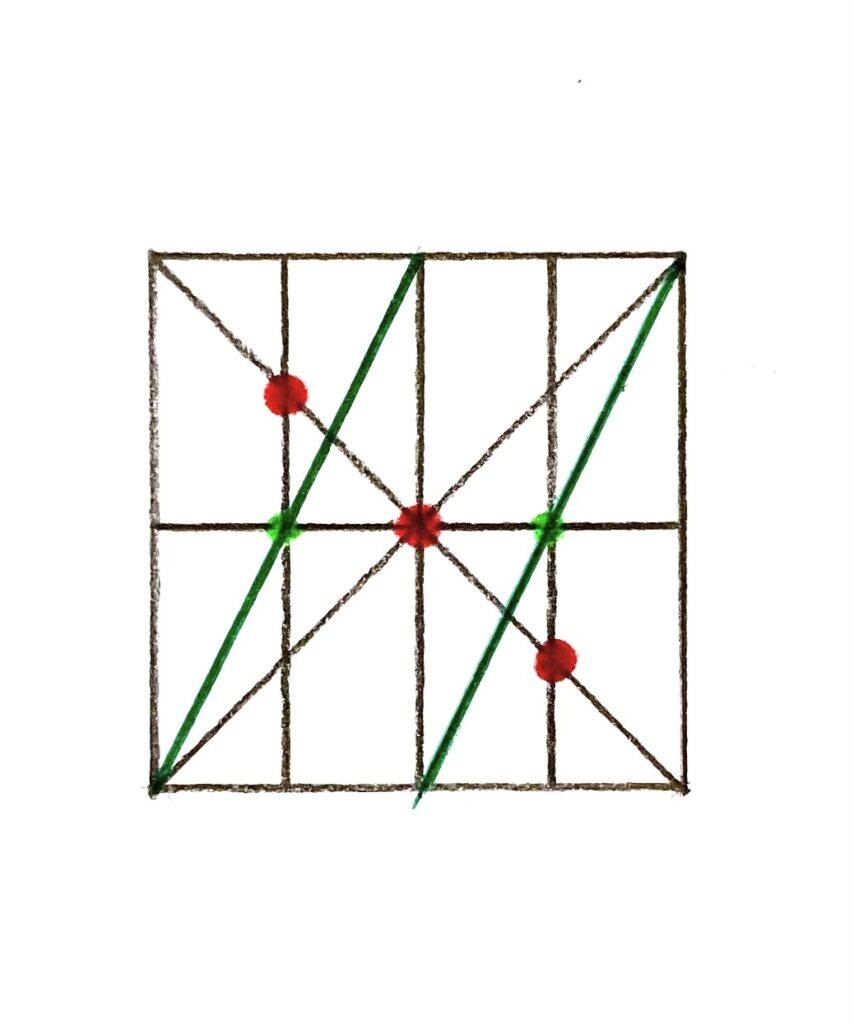

以下のように、一番大きい元の正方形に引いた対角線と、縦に4分割している縦線との交点(赤の点)が3つありますよね。
今回は、左上から右下に引いている対角線を使っているけど、右上から左下に引いている対角線でもOK！
あとは、この交点(赤の点)を通る横線を引くと、横にも4分割が完成します。
このとき、横線は上下の横辺に平行に引きます。
以下のような感じですね。
2つ目の交点(赤の点)は、すでに線が引いてあるね！
これで、正方形を縦横に4分割し、16分割することができました。
このように、対角線を引くことにより、正方形や長方形などを、ある数に均等に切り分けることができる方法を分割と言います。
その他の分割法については、【簡単】パース 分割法をまとめました にまとめているので、興味のある方は、参考にしてください。
では、この16分割した正方形に円が通過する点の位置を描き込んでいきましょう。
手順② : 円が正方形に内接する各辺の中点を描き込む

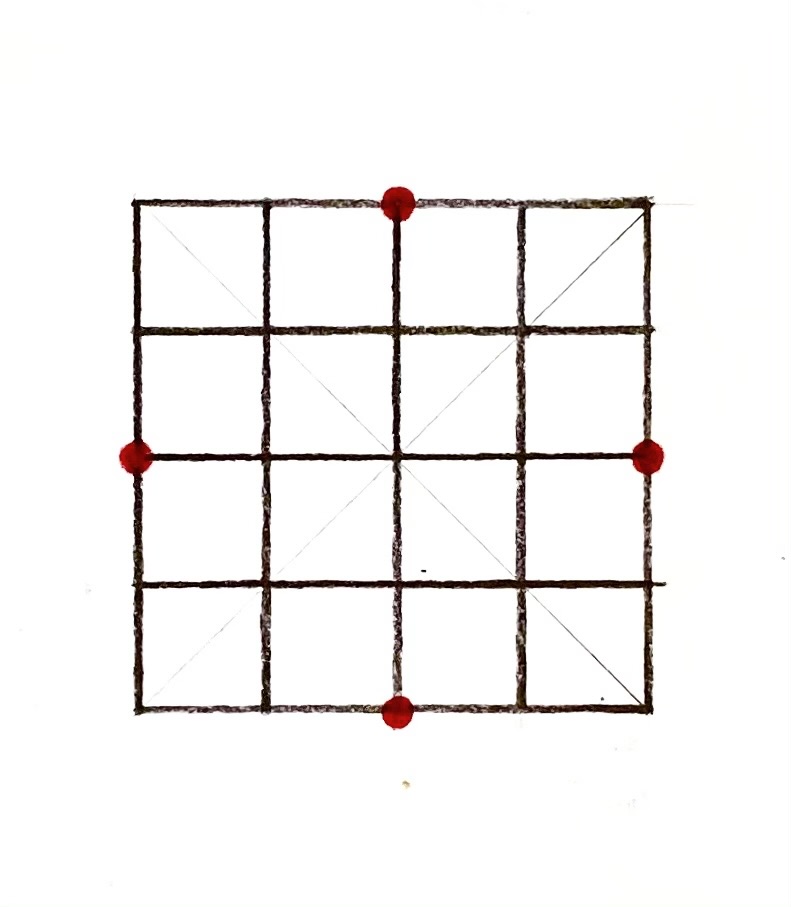

まず、以下のように、円が正方形に内接する各辺の中点(赤の点)を描き込みます。
続いて、正方形を縦横に4分割する線の、円が通過する点の位置を描き込んでいきます。
手順③ : 正方形を縦横に4分割する線の、円が通過する点の位置を描き込む
円が通過する点の位置の求め方は、
① : 正方形を16分割したうちの一番外側にある4つの正方形を、
1つに合わせてできた細長い長方形に、対角線を2本ずつ引いて求める方法
② : 真ん中のさらに真ん中を求める方法
の2つがありましたね。
それぞれ説明していきます。
まずは、① : 正方形を16分割したうちの一番外側にある4つの正方形を、
1つに合わせてできた細長い長方形に、対角線を2本ずつ引いて求める方法からやっていきます。
① : 正方形を16分割したうちの一番外側にある4つの正方形を、1つに合わせてできた細長い長方形に、対角線を2本ずつ引いて求める方法
では、正方形を16分割したうちの一番外側にある4つの正方形を、
1つに合わせてできた細長い長方形に、対角線(緑の線)を2本ずつ引いていきます。

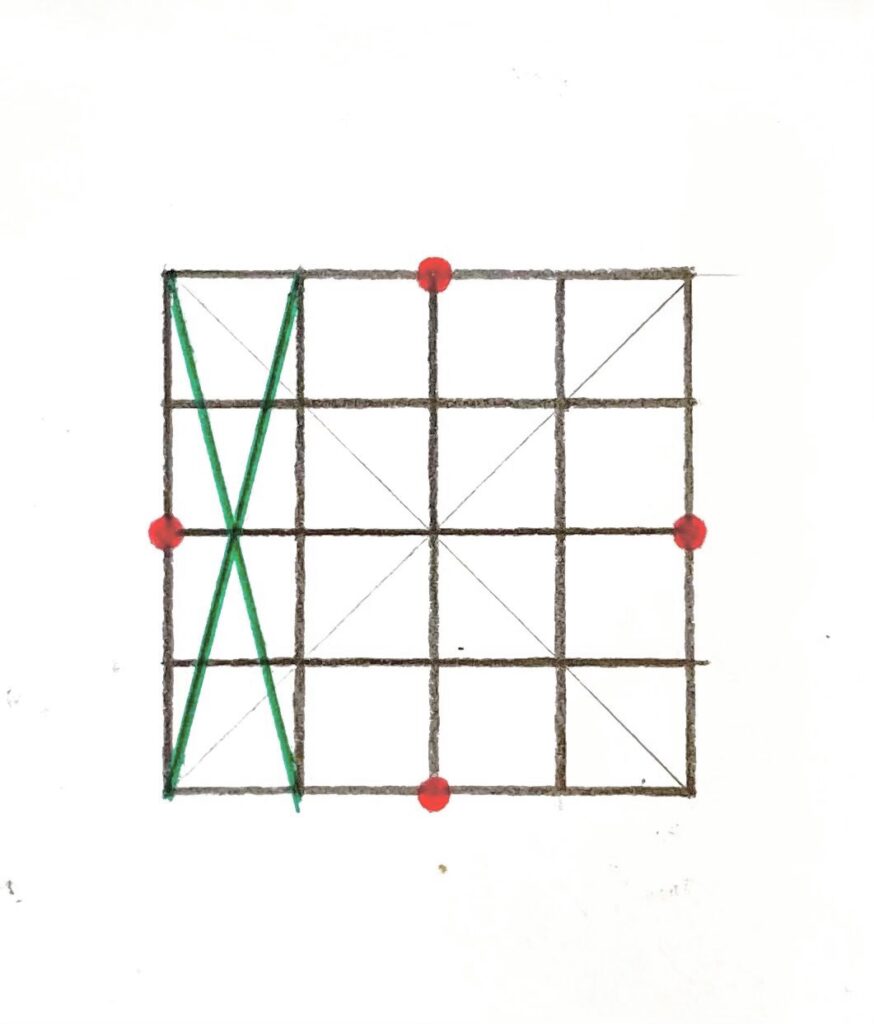

まず、左の細長い長方形から引いていきましょう。
以下のような感じですね。

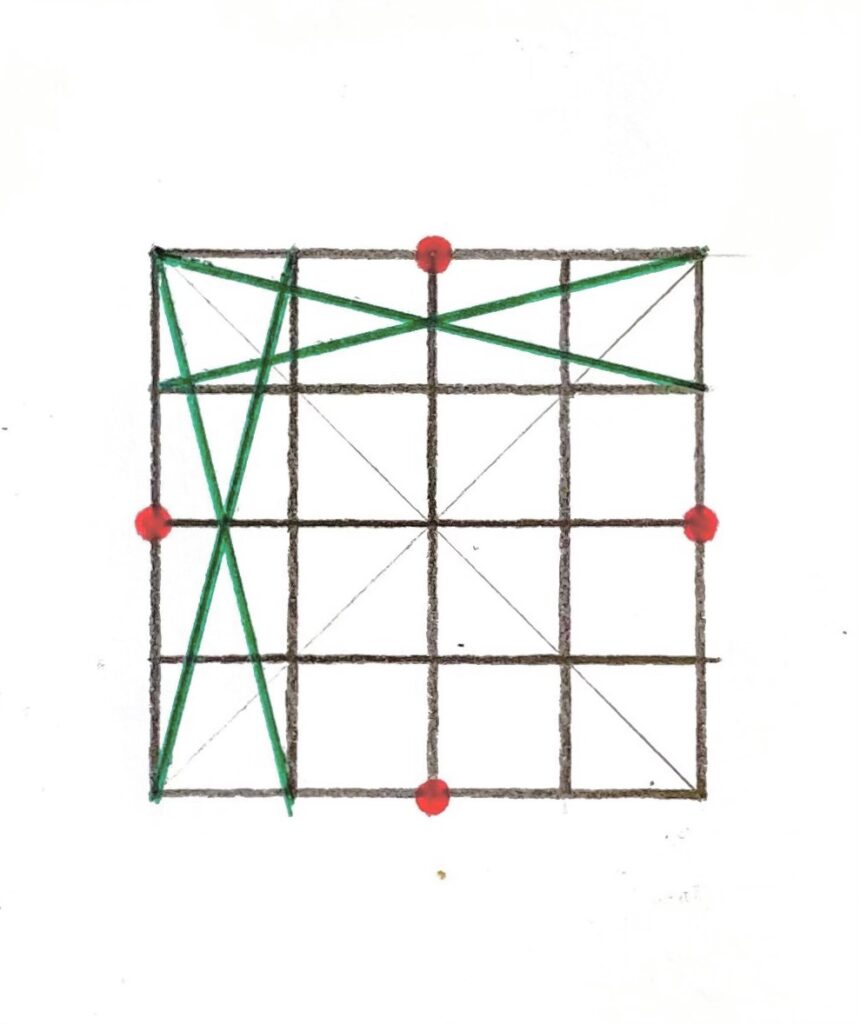

続いて、上の細長い長方形に引きます。
以下のような感じですね。

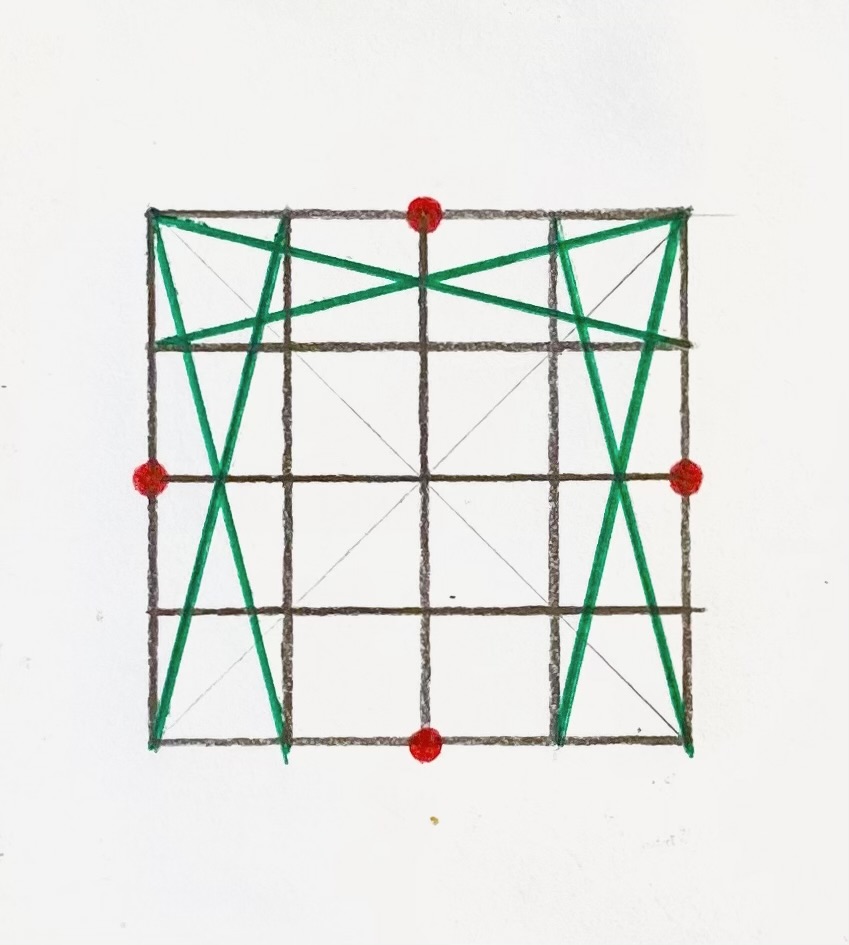

そして、右の細長い長方形に引きます。
以下のような感じですね。

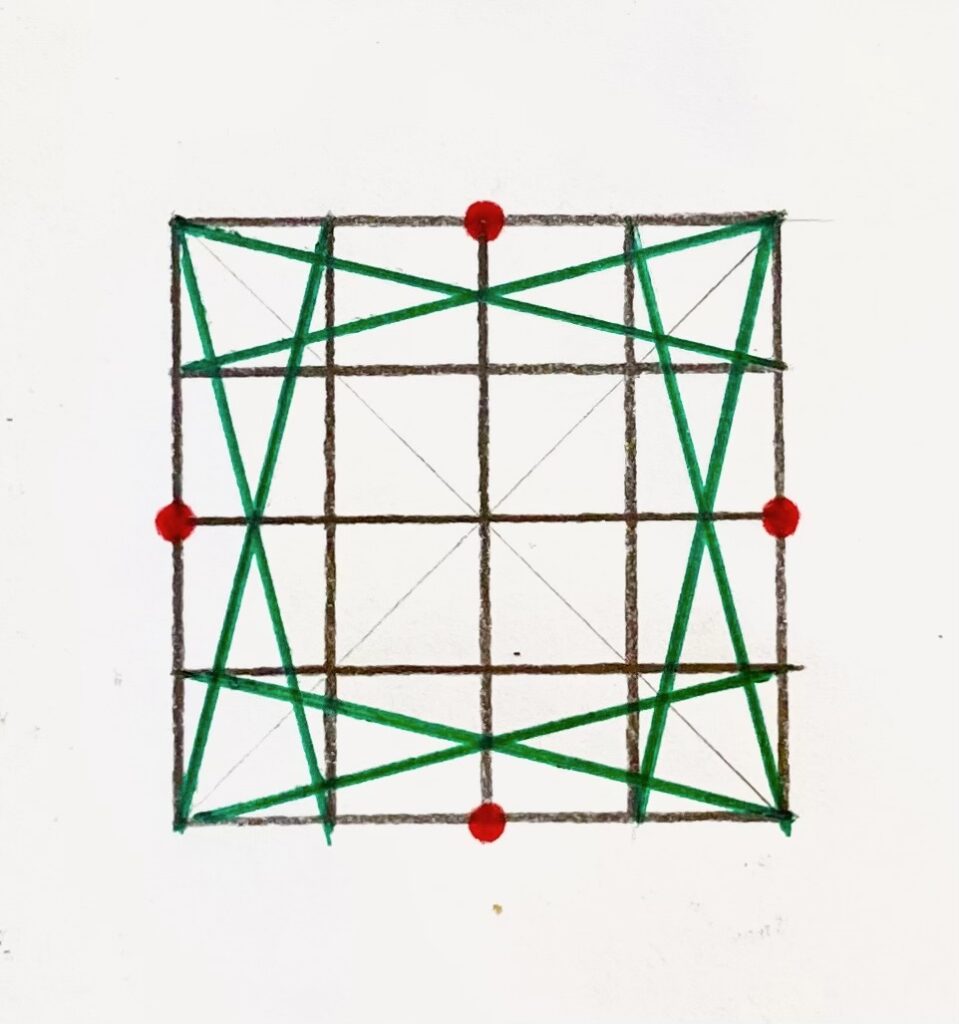

最後に、下の細長い長方形に引きます。
以下のような感じですね。

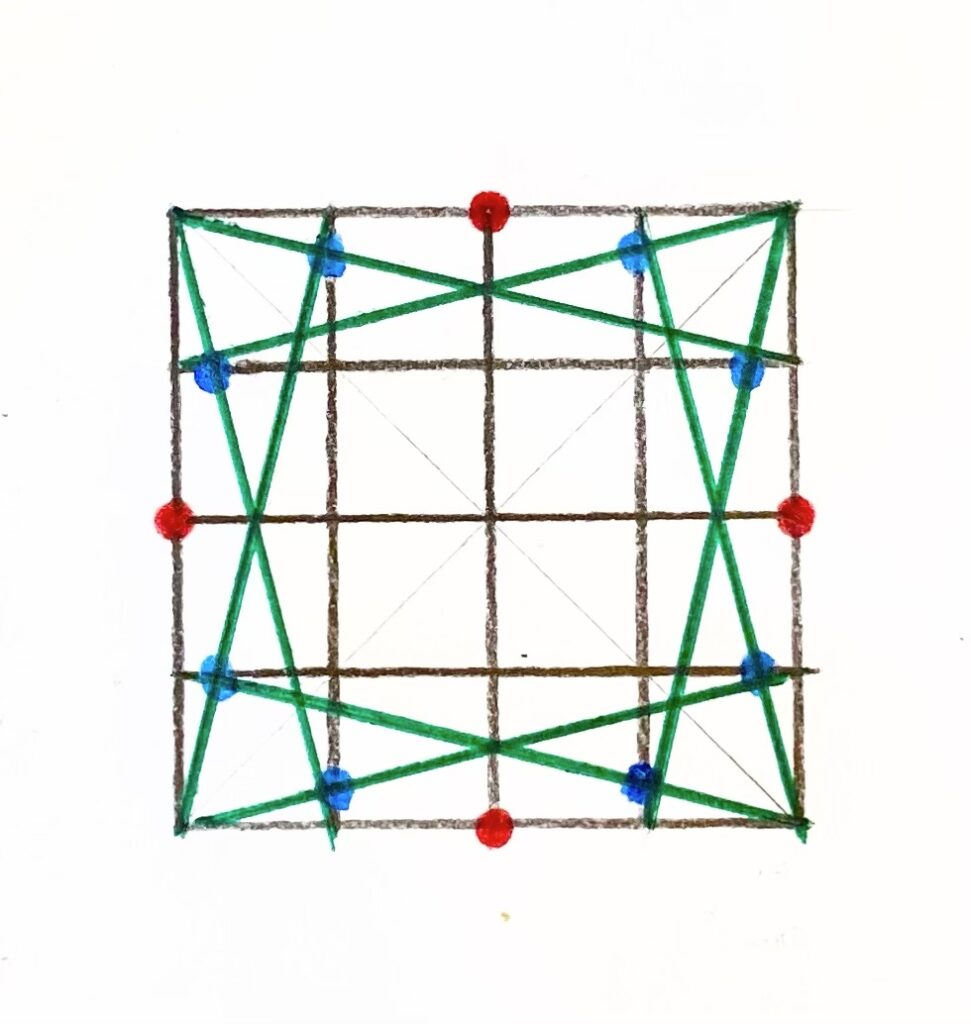

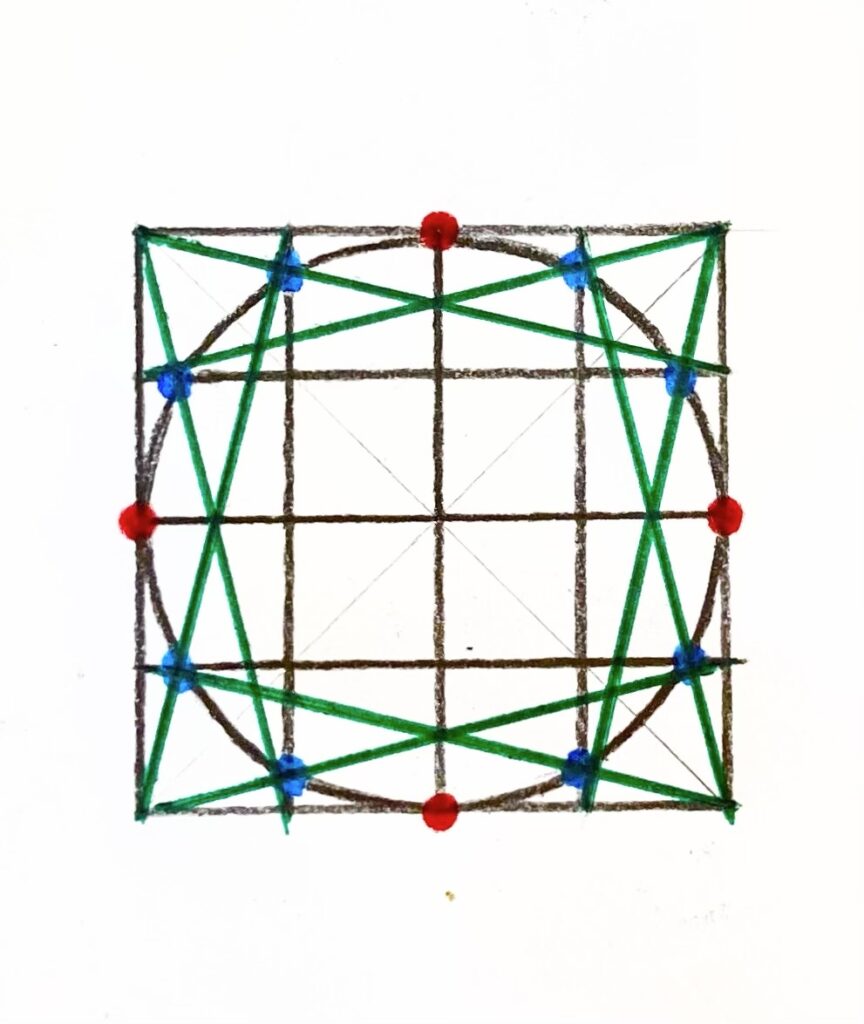

そうすると、以下のように、正方形を縦横に4分割する縦線や横線との交点(青の点)が8つできますよね。
あとは、以下のように、正方形の各辺の中点(赤の点)と、この交点(青の点)をつなげば、円が完成します。
円を上手く描くコツとしては、ゆっくりじっくり描くよりも、シャッシャッと軽いタッチで、紙であれば回しながら描くと綺麗に描くことができるよ！
円をクリーンアップしたい方は、以下のような雲形定規を使うとオススメです。
ポチップこの雲形定規を使うと、フリーハンドで描いた円を綺麗にクリーンアップすることができます。
雲形定規の具体的な使い方は、雲形定規とはどんな定規？ 使い方も一緒にわかりやすく解説！にてわかりやすく解説しています。
これからパース・透視図法を使って絵を描いていきたい方は、雲形定規を持っておくと便利だよ！
では続いて、② : 真ん中のさらに真ん中を求める方法をやっていきます。
② : 真ん中のさらに真ん中を求める方法

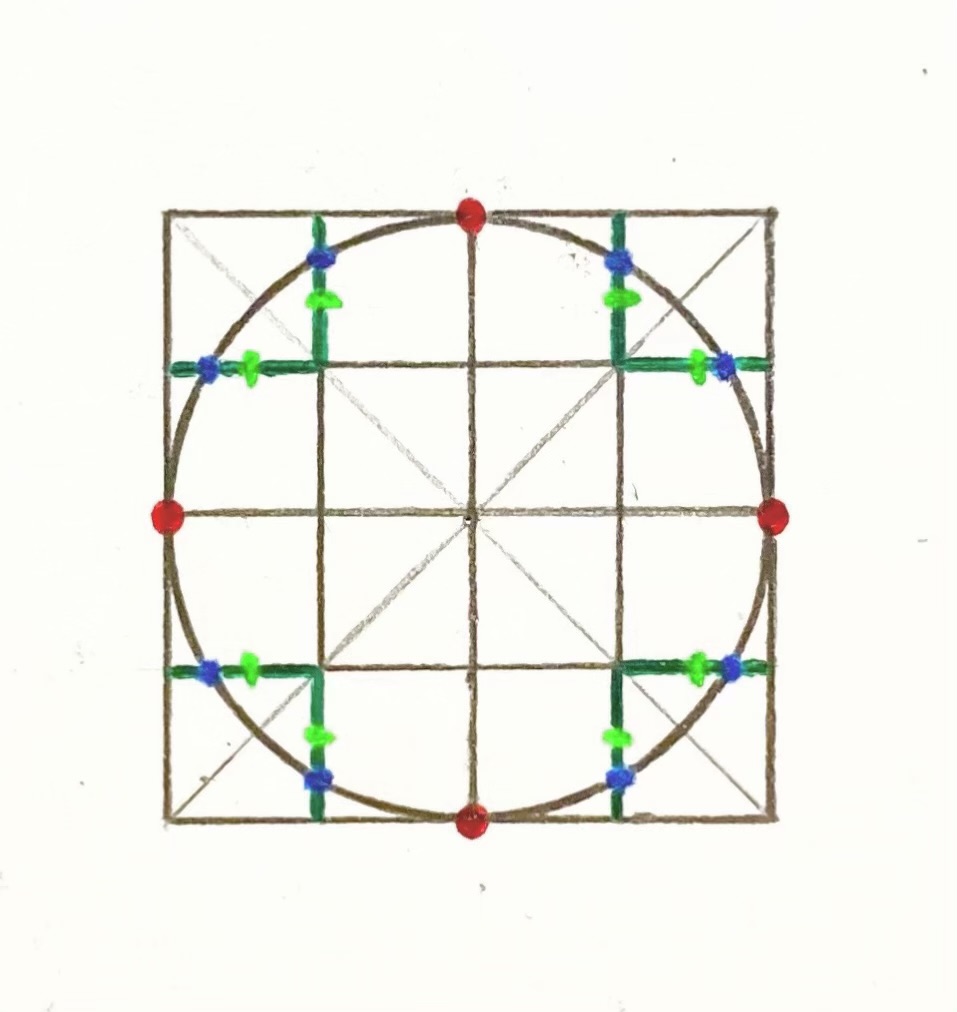

円が通過する青の点の位置は、以下のように、緑で印したラインの真ん中(緑の点)のさらに真ん中の位置になります。
なので、緑で印したラインの長さを定規で測るなどして、真ん中(緑の点)の位置を出し、
さらに、その真ん中を出せば、円が通過する青の点の位置を求めることができます。
ただ、パースがついている(遠近感がついている)平面に円を描く場合、
場所によっては、パースがついている(遠近感がついている)ために、定規で測れないこともあります。
そういった場合は、対角線を引く分割(特に2分割)を使って求める必要があります。
パース・透視図法や円の勉強にオススメの本
最後に、実際に僕が使っていて、
パース・透視図法や円の勉強におすすめの本を2冊紹介します。
まず1冊目は「パース塾」です。
分かりやすくて内容もやさしいですので、
これからパース・透視図法を学びたい方や初心者の方におすすめです。
以下の記事で詳しく紹介しています。
2冊目は「絵を描く仕事で成功するテクニック」です。
タイトルからも少し分かりますが、
内容が濃くてパース・透視図法の専門書的な本です。
初心者の方には少し難しい内容となっていますが、
かなり勉強になる実用的な本です。
これからパース・透視図法についてガッツリ学んでいきたい方におすすめです。
円についても詳しく解説してあり、球体などの描き方についても解説しています。
以下の記事で詳しく紹介しています。
また、パース 透視図法の勉強におすすめの本4冊 イラストを上手く描こう！ではその他、パース・透視図法の勉強にオススメの本を紹介しています。
そして、以下の各記事では、風景画や水彩画、人物の描き方の勉強にオススメの本を紹介しています。
◻︎風景画の勉強にオススメの本
風景画を上手く描けるようになるためのオススメの本を5冊紹介！
◻︎水彩画の勉強にオススメの本
水彩画 おすすめの本を8冊紹介！【水彩画を趣味にして楽しもう！】
◻︎人物の描き方の勉強にオススメの本
パース・透視図法の勉強方法については、パース オススメの勉強方法を3つ紹介【自分に合う方法を見つけよう】で紹介しています。
まとめ :【初心者向け】パース 透視図法 円や丸、円柱の描き方をわかりやすく解説！
パースがついていないとコンパスなどで簡単に円が描けますが、
パースがついていると、面倒ですがアナログだと手描きする必要があります。
面倒ですが、描き方はそんなに難しくないので、
あとは上手く描けるように練習を繰り返す必要があるのかなと思います。
円や円柱が描けるようになると、以下のように、トンネルや扉・ドア、穴の空いたブロックなど様々な物を描けるようになります。
トンネルや扉・ドア、穴の空いたブロックの描き方は、以下の各記事でわかりやすく解説しています。
◻︎パース・透視図法のトンネルの描き方
簡単に描ける！ 一点・二点透視図法 トンネルの描き方をわかりやすく解説！
◻︎二点透視図法 扉・ドアの描き方
【パース 初心者向け】二点透視図法 扉・ドアの描き方をわかりやすく解説！
◻︎一点透視図法 穴の空いたブロックの描き方
【簡単！】 一点透視図法の立体 穴の空け方をわかりやすく解説します！
今回は以上です。
